这几年知识产权的风越刮越猛，导致像宝宝这样做工厂库存的从业者首当其冲，写个拆解报告也得小心翼翼，尽量避免侵权，你懂的…… 这批到货也是混在其他的货里面回来的几个,Part Number :40AU0065US, FRU:5D20V79344，捡一个外观稍微旧点的，做个拆解报告，本文仅从硬件的角度上探讨做工，用料，方便您选择拓展坞时做个参考。</
关键词： 外观细节 实物拆解 常见问答
外观细节：
尺寸：（毫米）：180x53x17，拆包重量：156g 应用范围：不限品牌，全功能USB C接口设备都能正常使用，Macbook OS ,Windows, 安卓，Linux ，均可以正常使用。

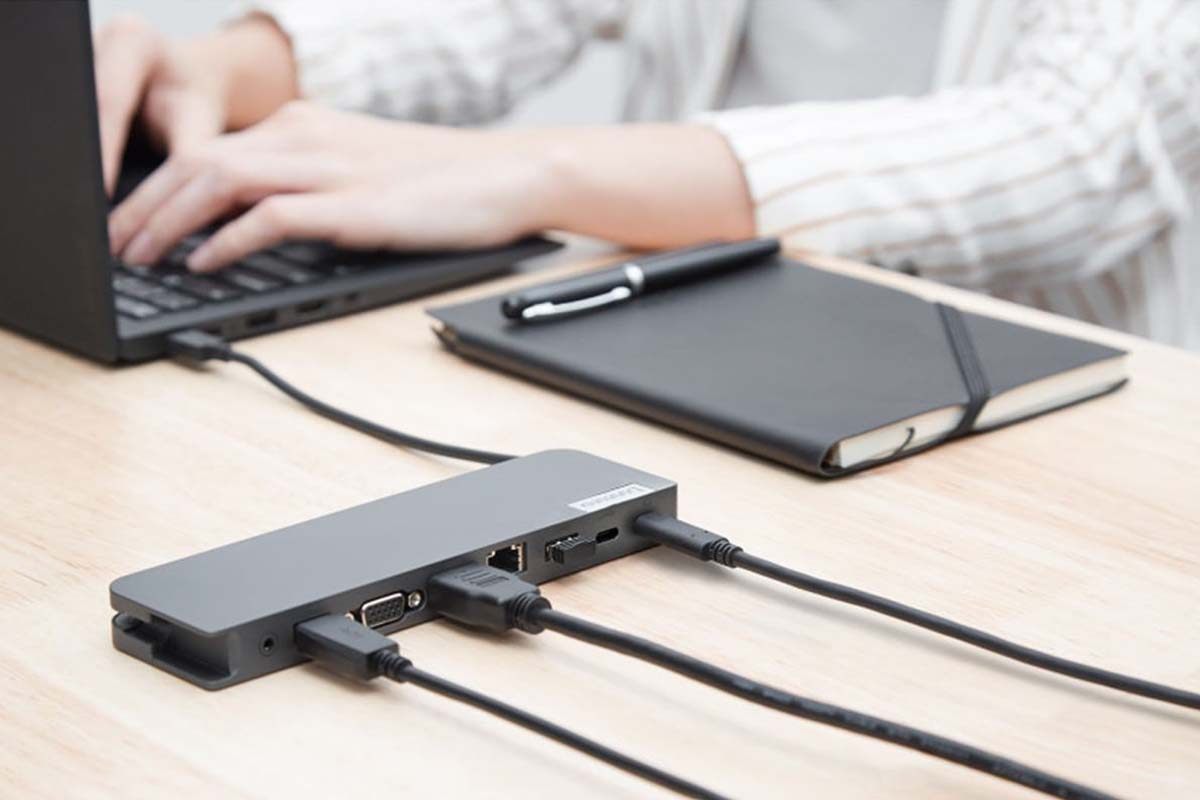

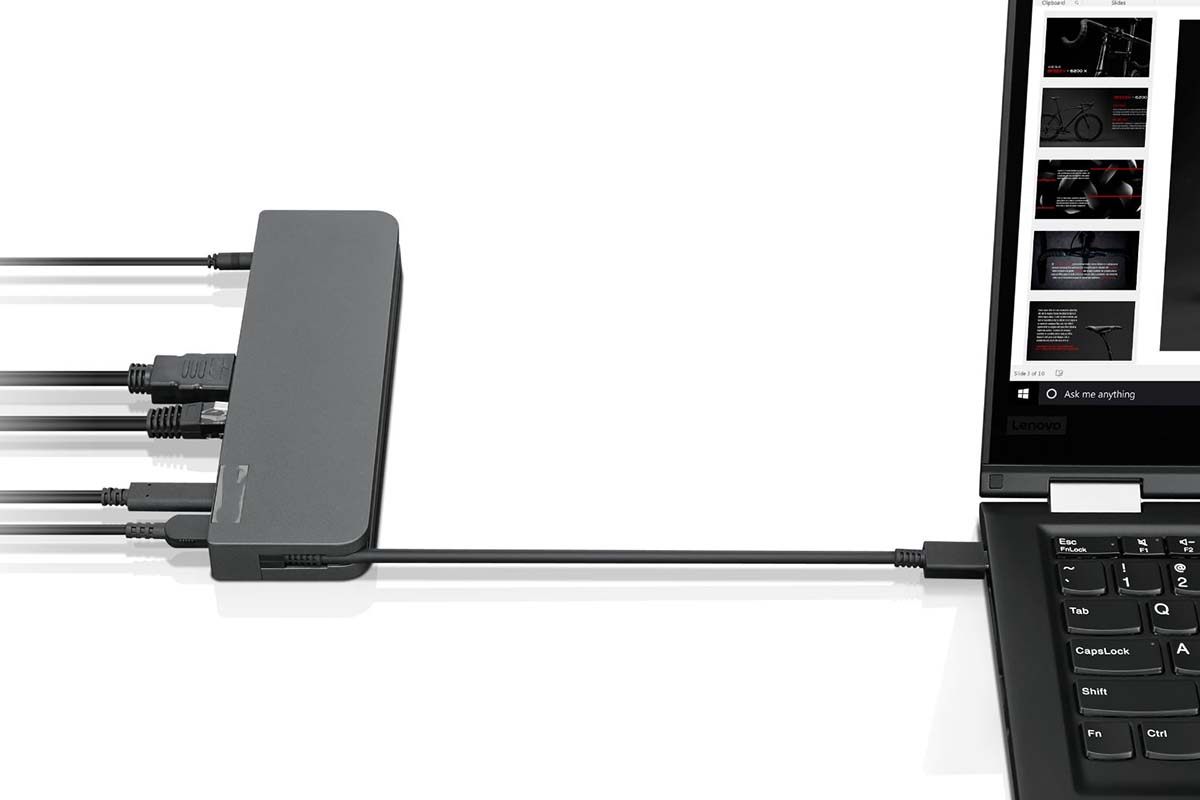

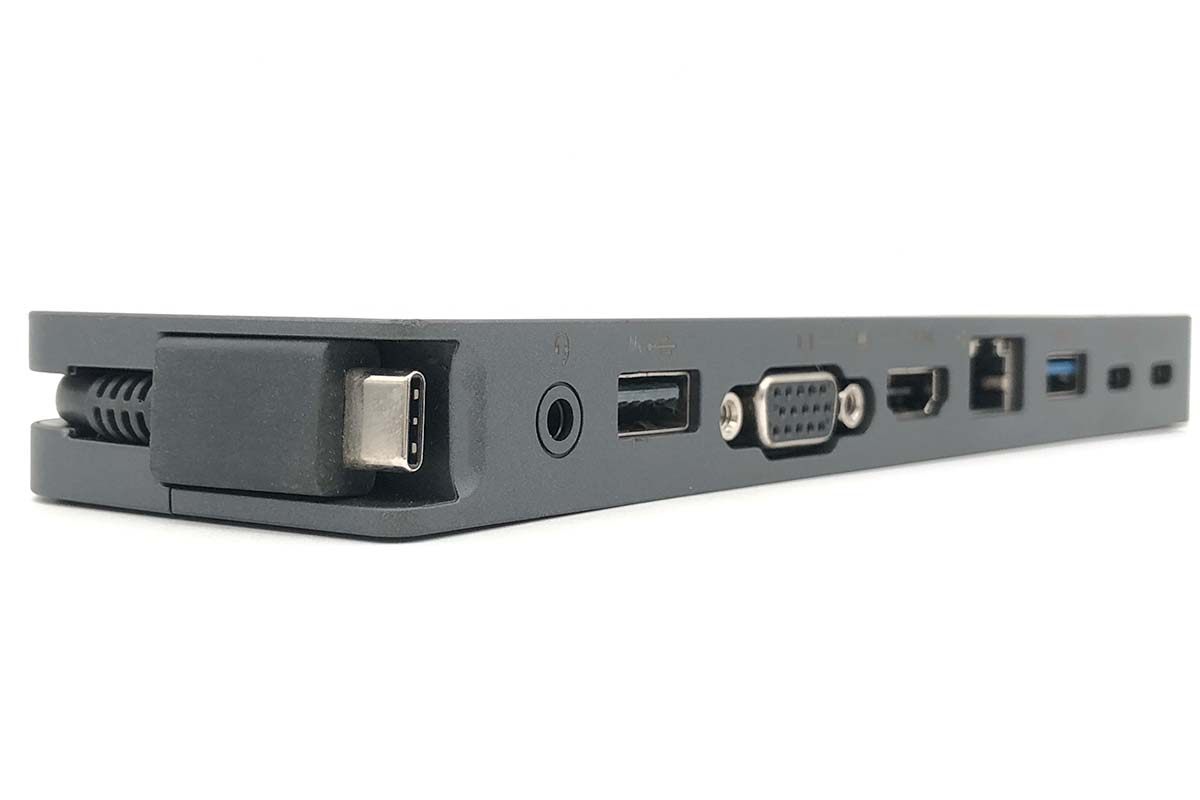

一条电缆，多种功能：可通过 HDMI 或 VGA、有线 RJ45 网络接口、两个 USB-A 接口连接设备，还能借助 USB-C 接口实现电源直通，以此连接外部 4K 或 1080P 的显示器。而所有这些功能，全都依靠一条藏在内部的 USB-C 电缆来实现，整体设计极为简约。

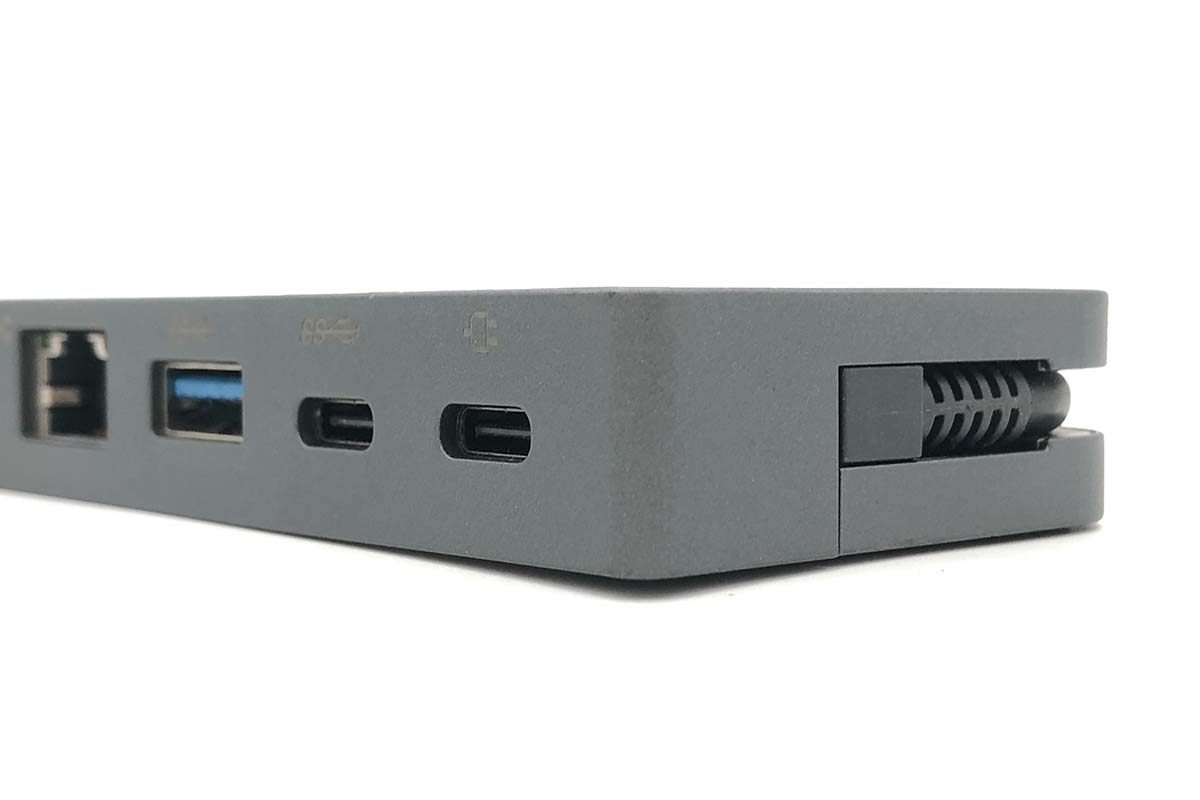

电源接口处特写；小巧紧凑：具备简单便捷的即插即用功能，能与联想品牌的 USB-C 笔记本电脑相兼容。使用随附的 65W USB-C 电源转接器，可为任意笔记本电脑提供高达 45W 的电量。
企业网络与安全：USB-C 迷你拓展坞提供了安全可靠的企业网络可管理性，比如支持 PXE 启动以及局域网唤醒功能。它还支持通过拓展坞传递 windows Mac 信息，方便 IT 人员在大型网络中准确识别系统。

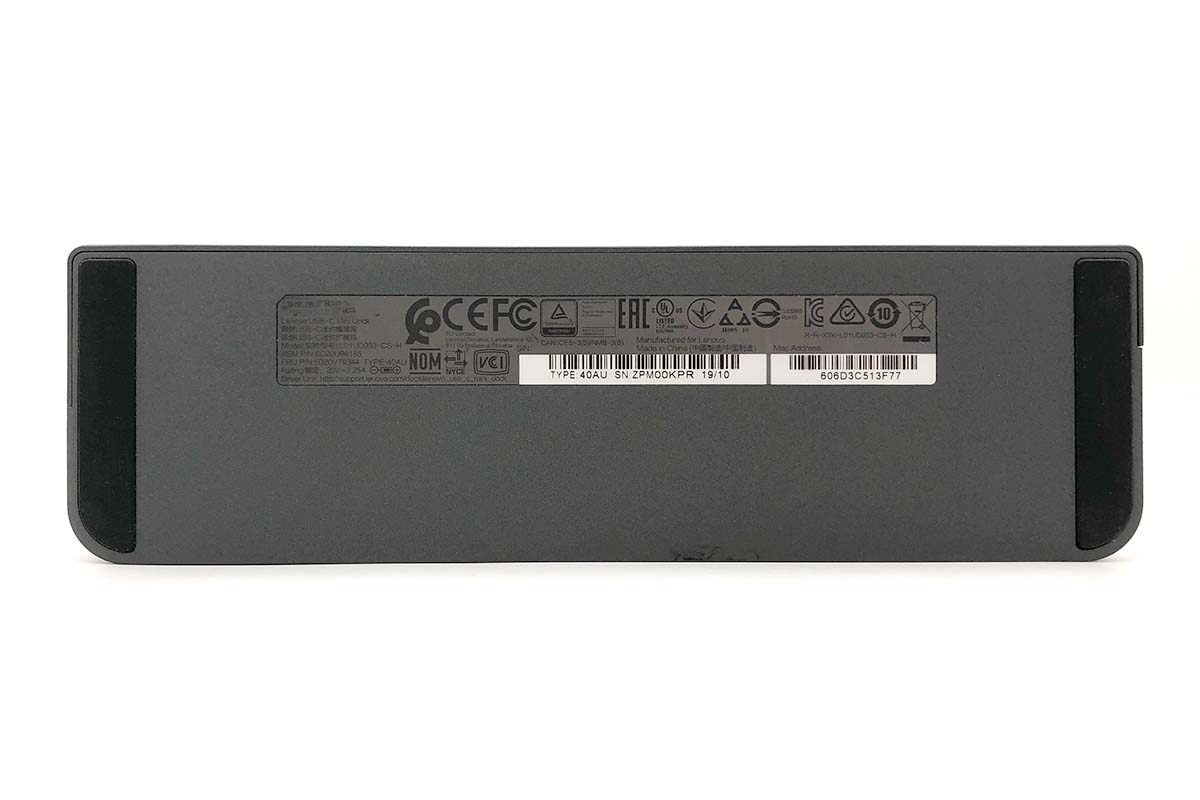

背面标签，Mini USB-C 拓展坞（40AU）能让您仅通过一个 USB-C 接口，就拓展更多选择，增添强大功能。您可以利用 USB-A 接口为任何传统设备充电，还能轻松连接额外的 4K 或高清显示器，接入企业网络，并且外接 3.5 毫米组合音频插孔。
实物拆解

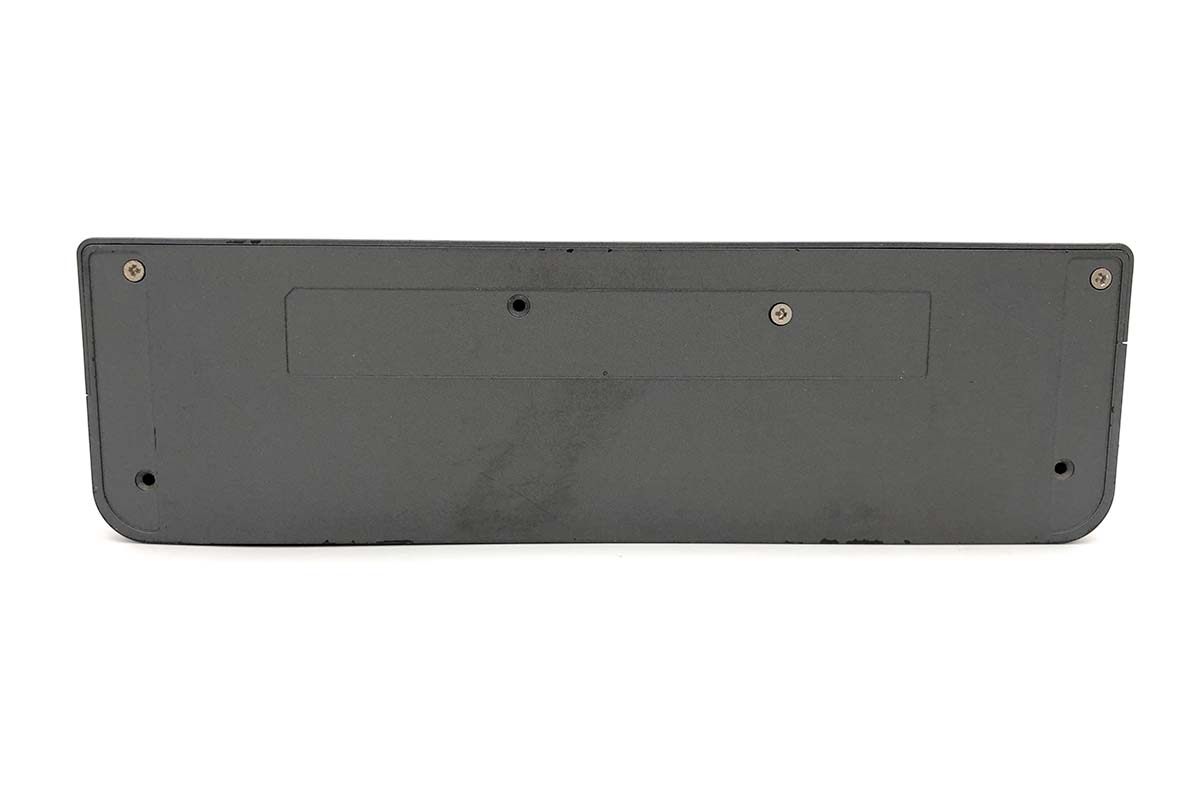

撕掉底部的防滑垫和标签，拧开固定螺丝，就可以分离开本体。

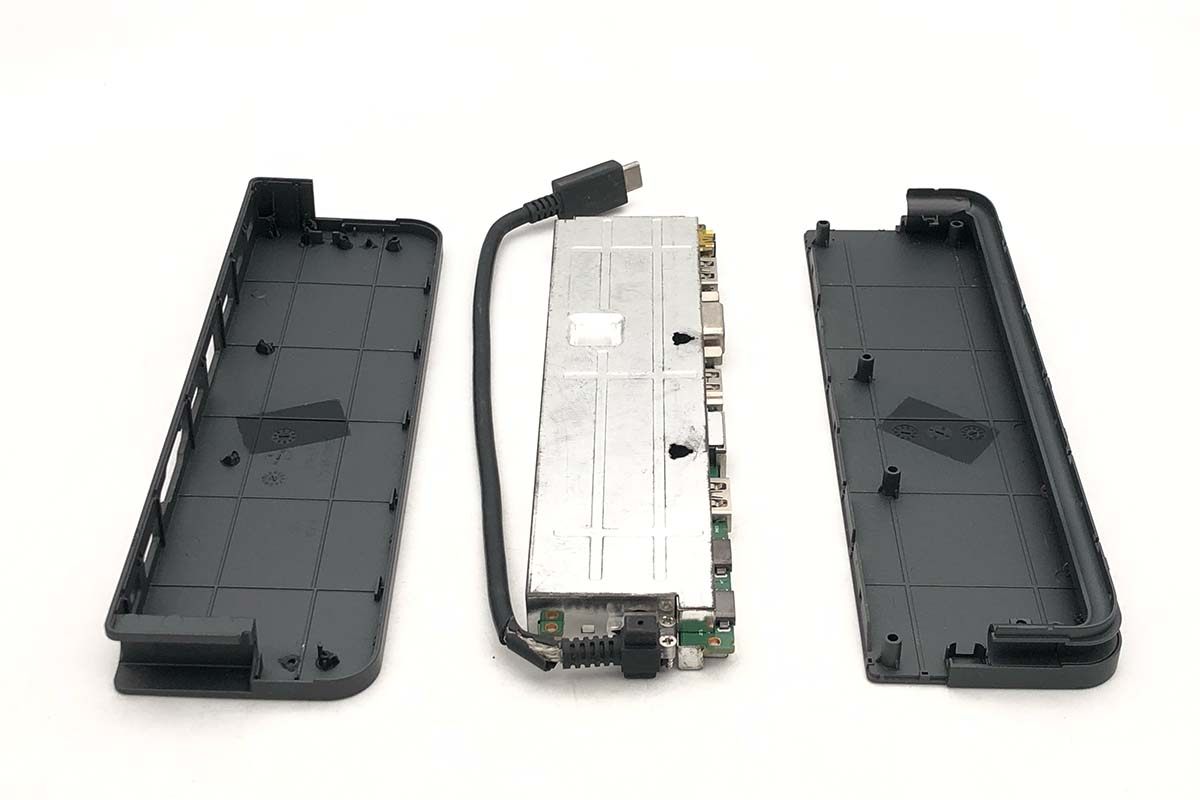

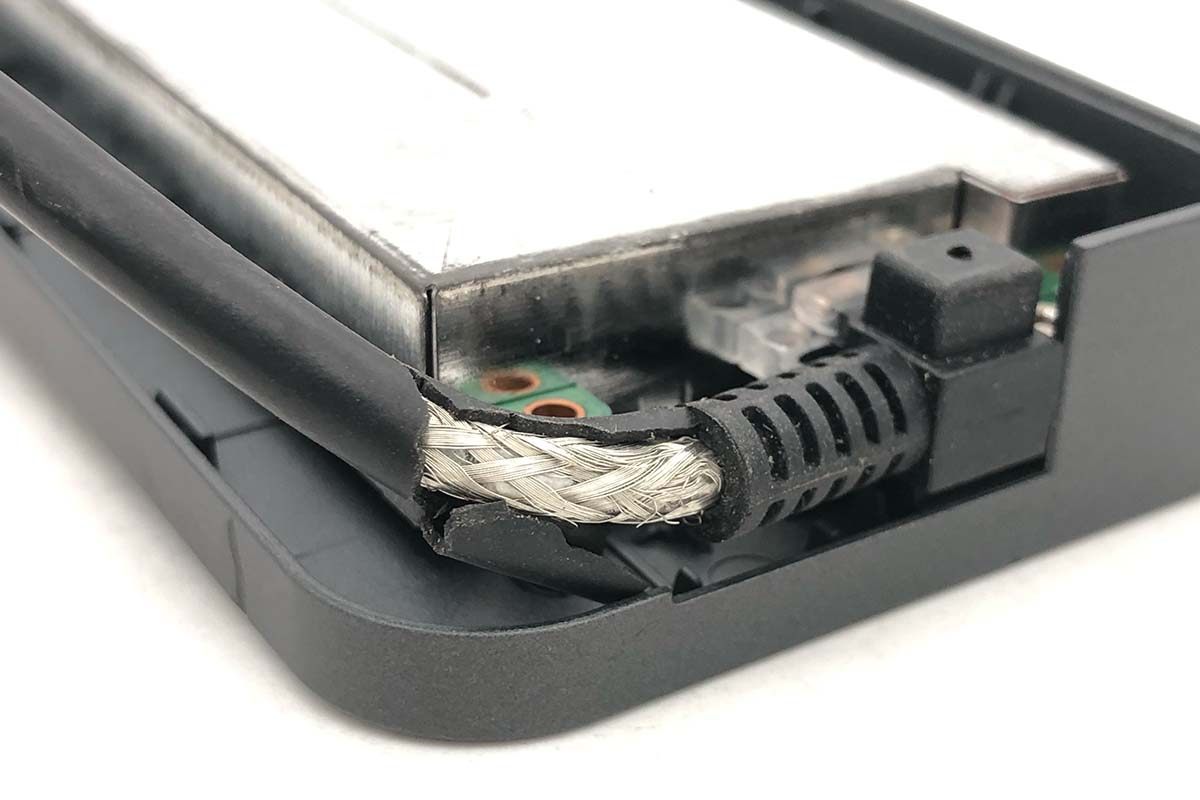

大品牌，链接线内部都是有金属屏蔽层包裹的，细节处做工用料不错。

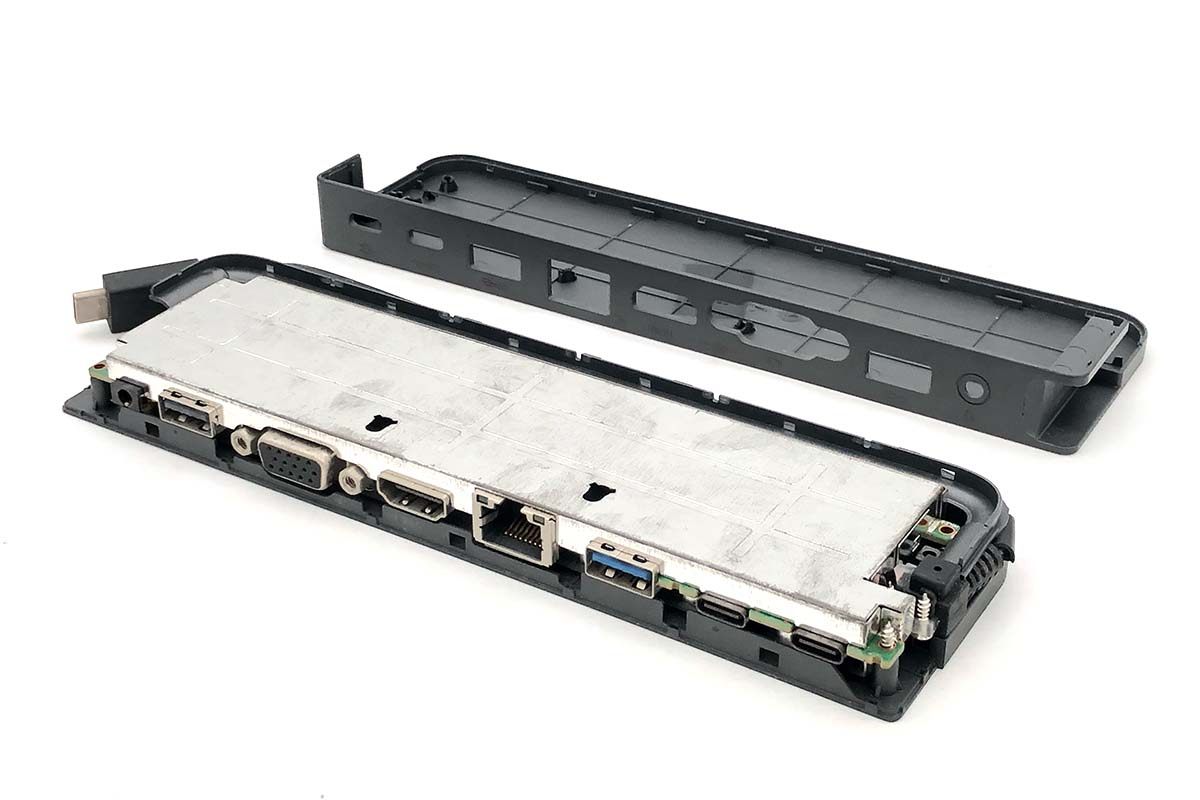

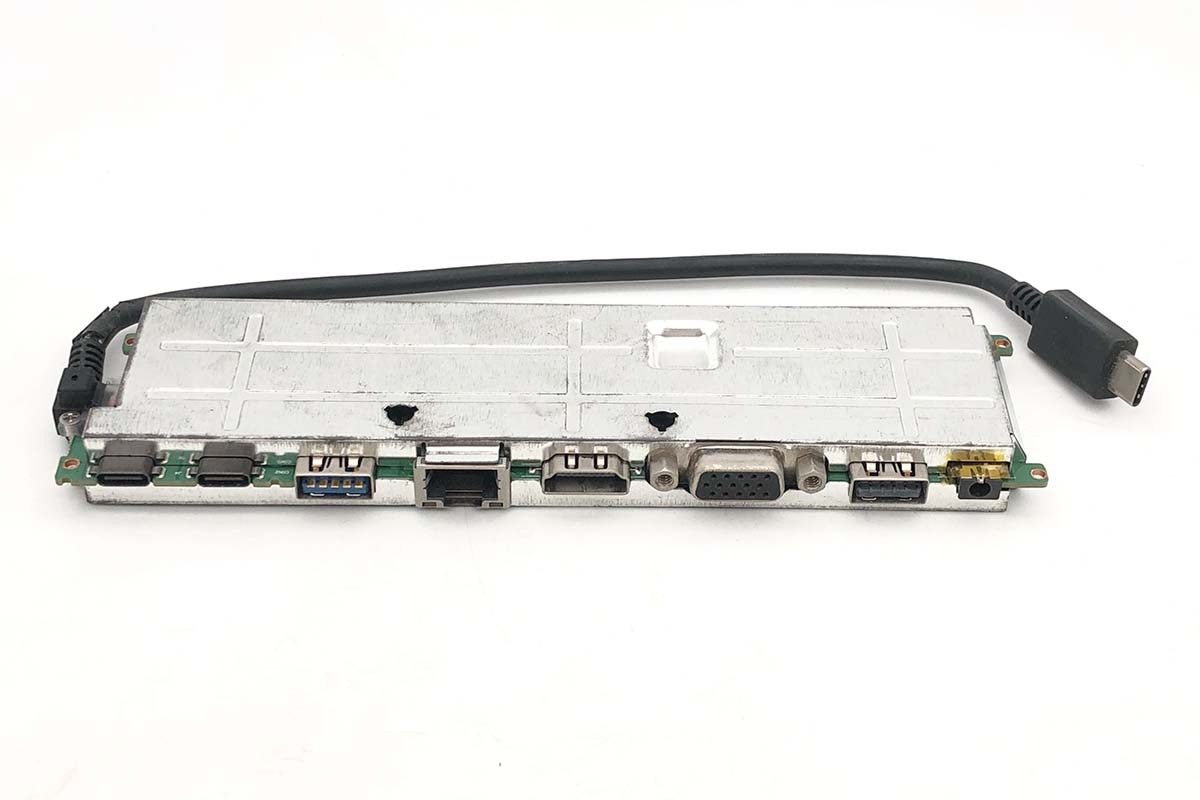

掀开顶部盖板，内部有金属屏蔽层包裹。

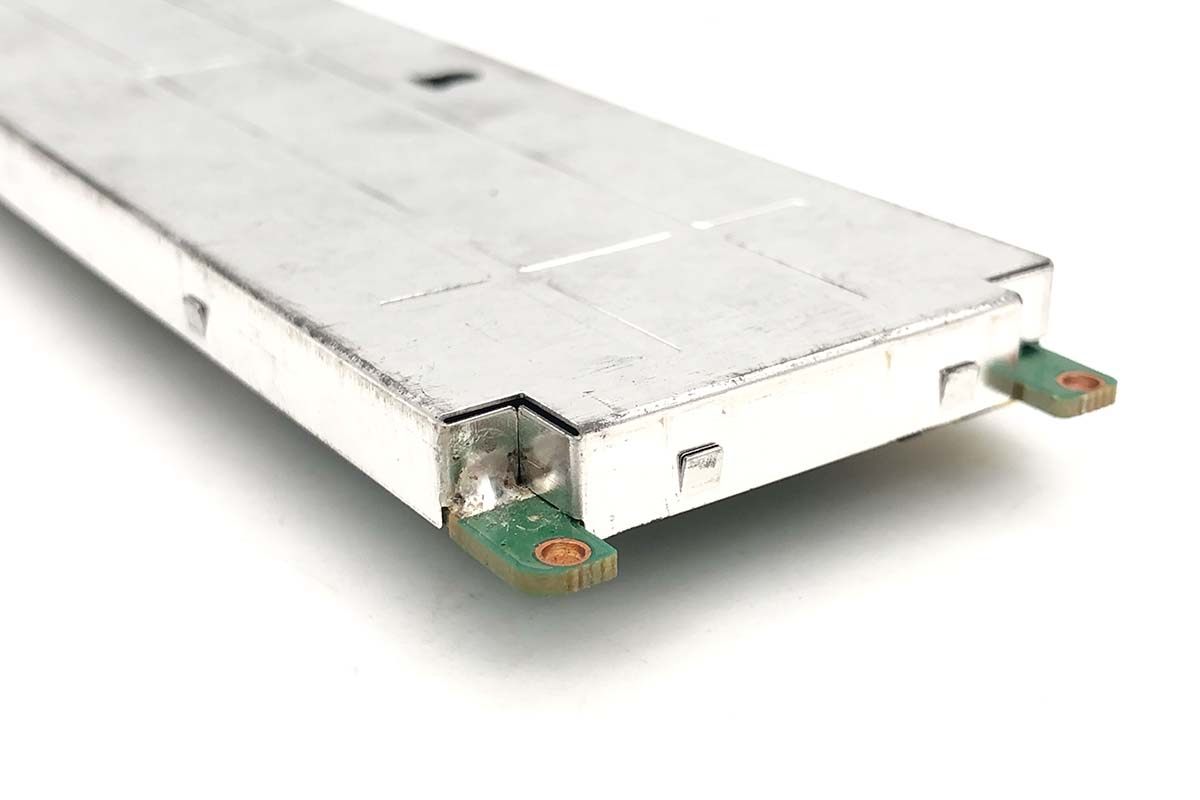

金属屏蔽层分上下二层，合盖形式设计，可以分离。

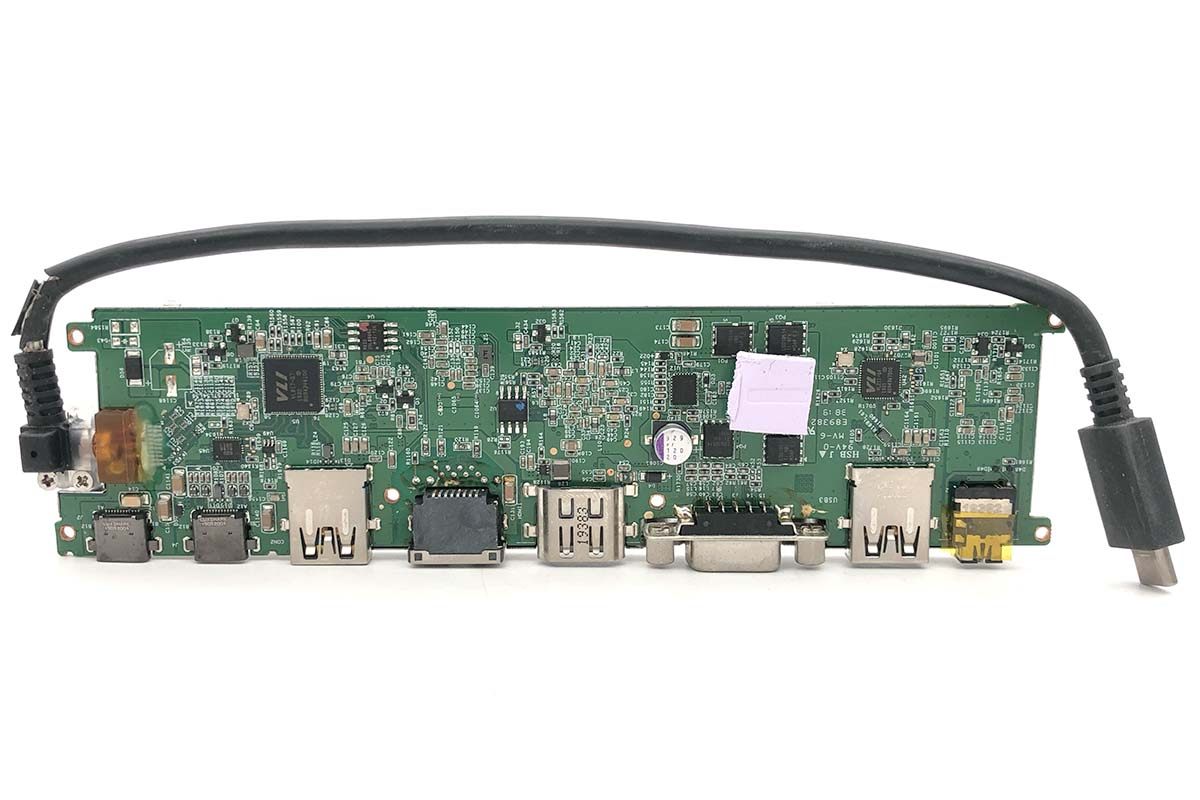

分离开顶部盖板，露出绿色PCB 电路板。

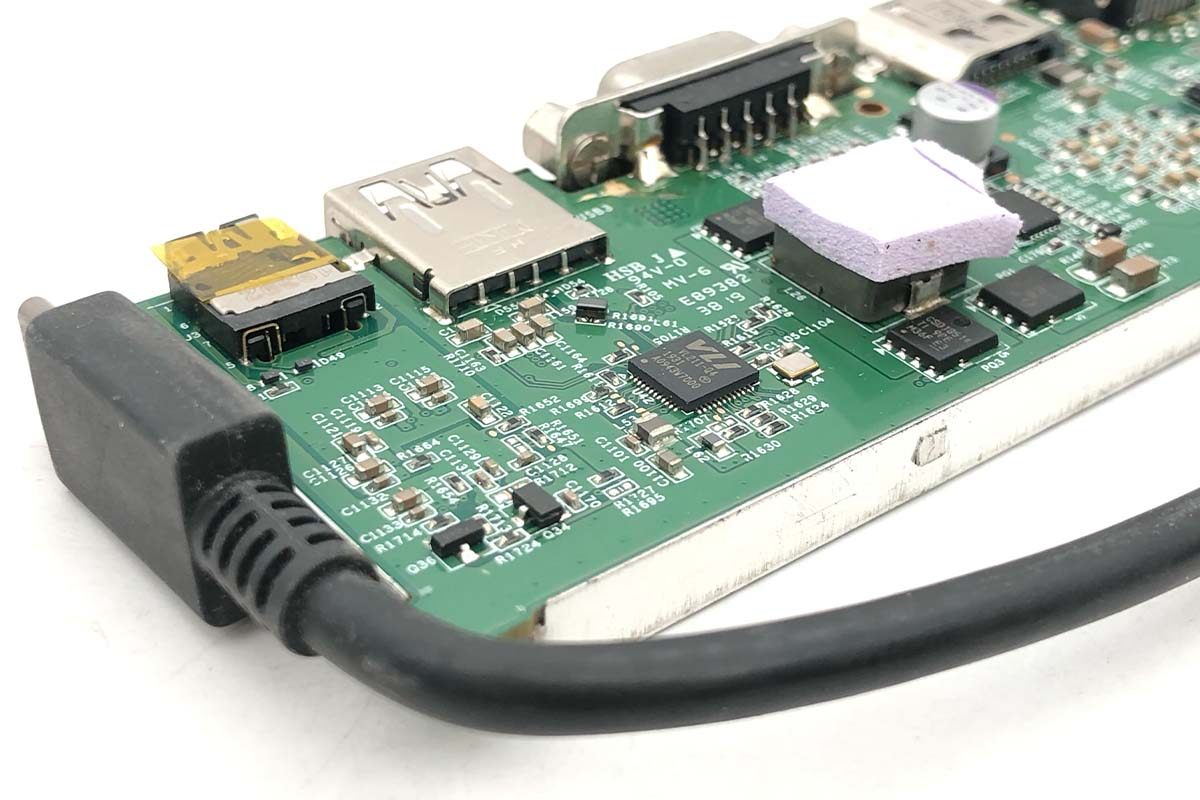

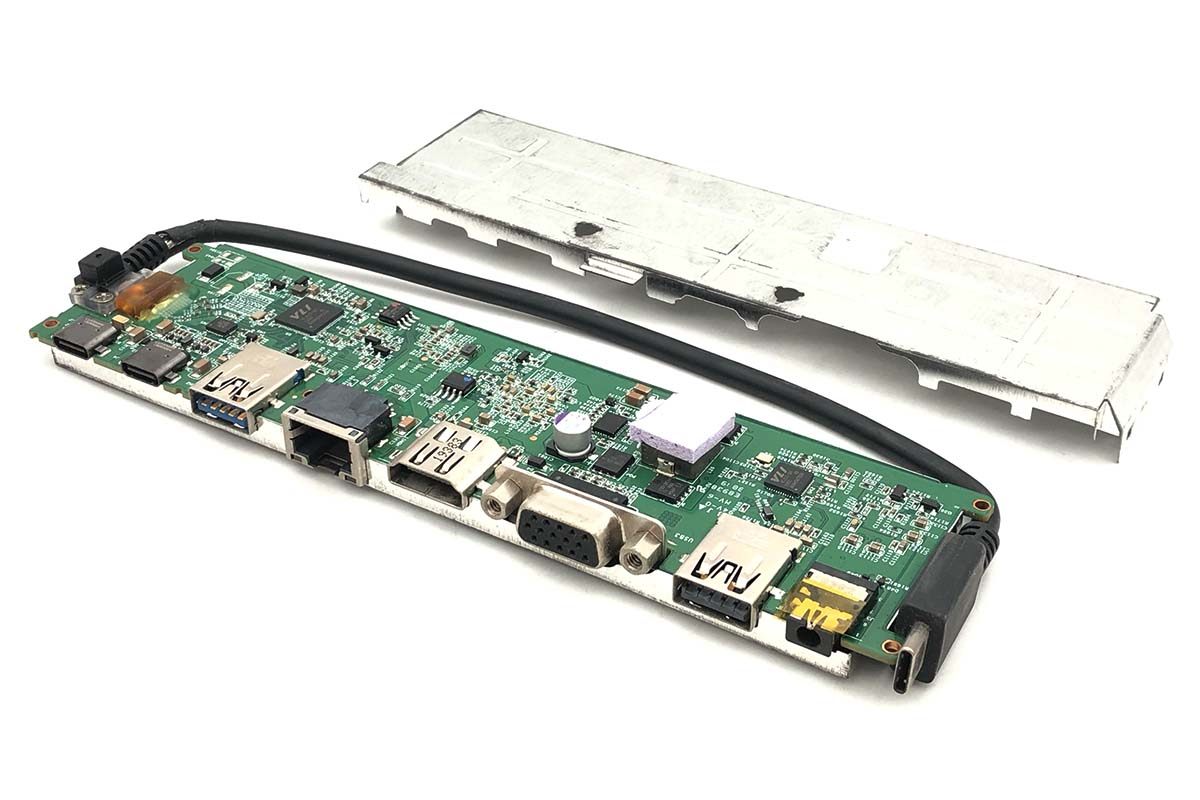

换一个正面视角，粉白色的位置为散热硅脂，和拆下来的金属屏蔽罩粘连一起，可以给拓展坞降温。

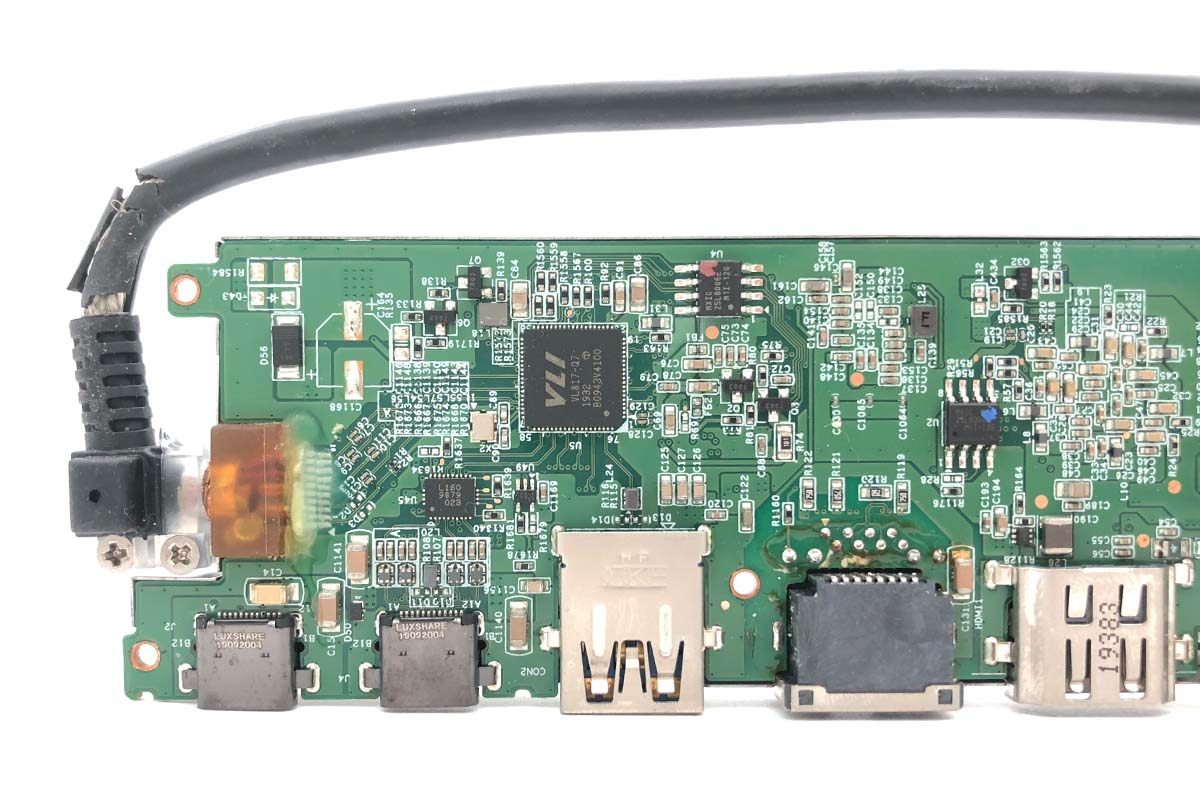

此处来个特写，芯片上能看到VLI logo , 威锋 VL211-Q4 是一种集线器芯片.它可以将一个 USB 接口扩展为多个不同类型的 USB 接口，满足用户同时连接多种 USB 设备的需求，比如同时连接 U 盘、移动硬盘、鼠标、键盘等设备。

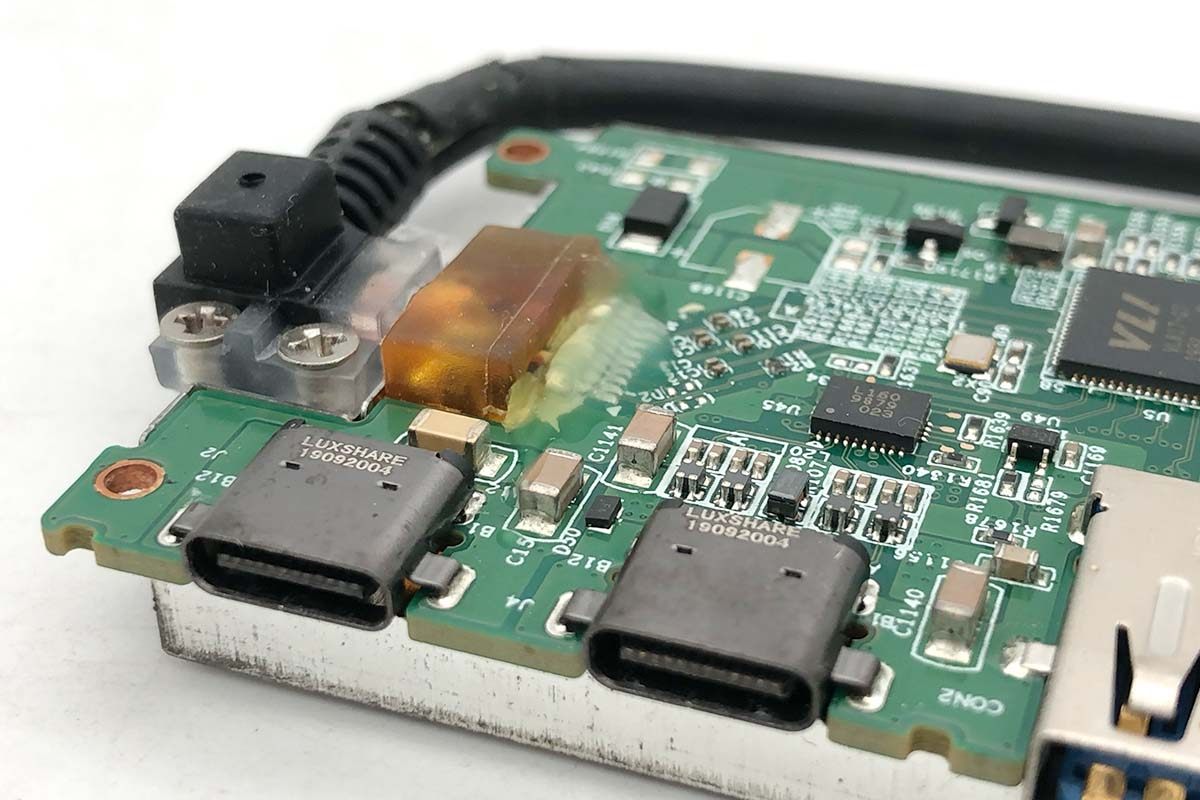

平常使用频率较高的二个USB C接口，仔细看特写，上面都有LUXSHARE（立讯精密） 的编码。
威锋 VLI VL817-Q7 集线器芯片在 USB 接口扩展、数据传输、供电管理等方面表现出色，具有较高的性能和灵活性，被广泛应用于各种电子设备中。
继续看一下底部的金属盖板，发现是和PCB焊接在一起的。

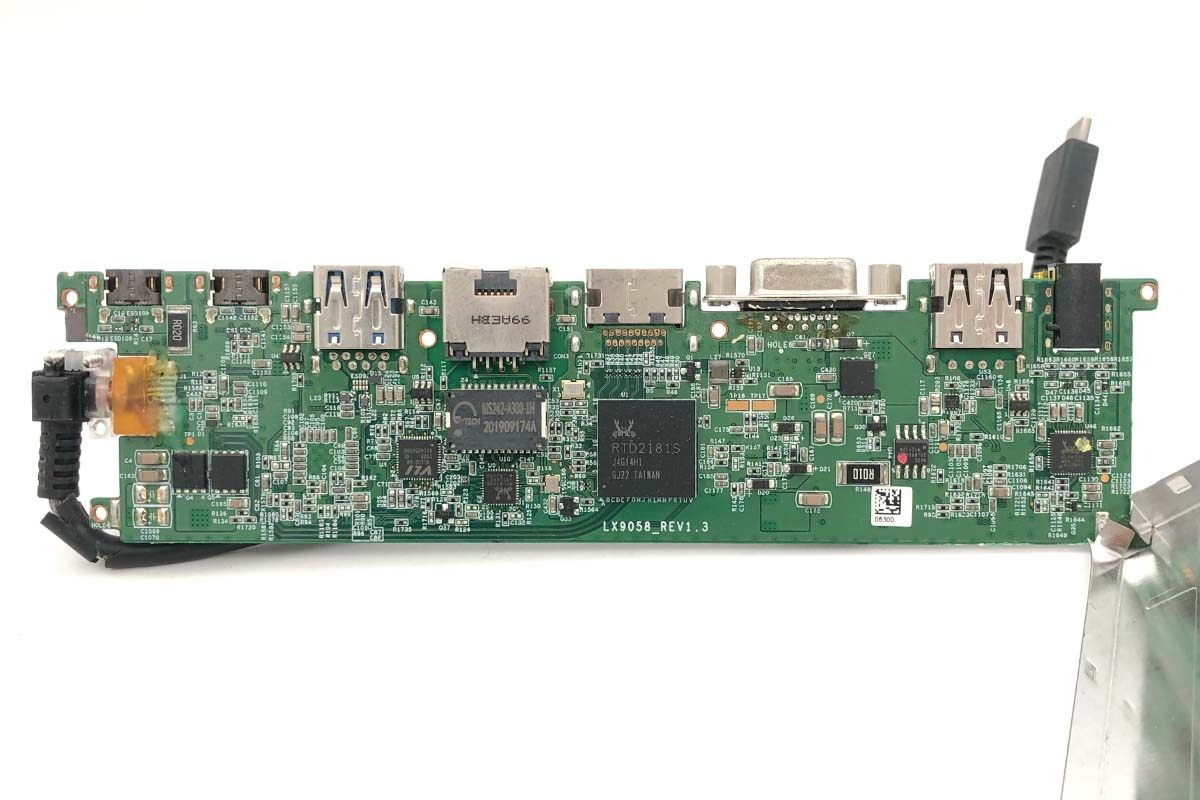

撕开底部的金属盖板，正面视角如图。

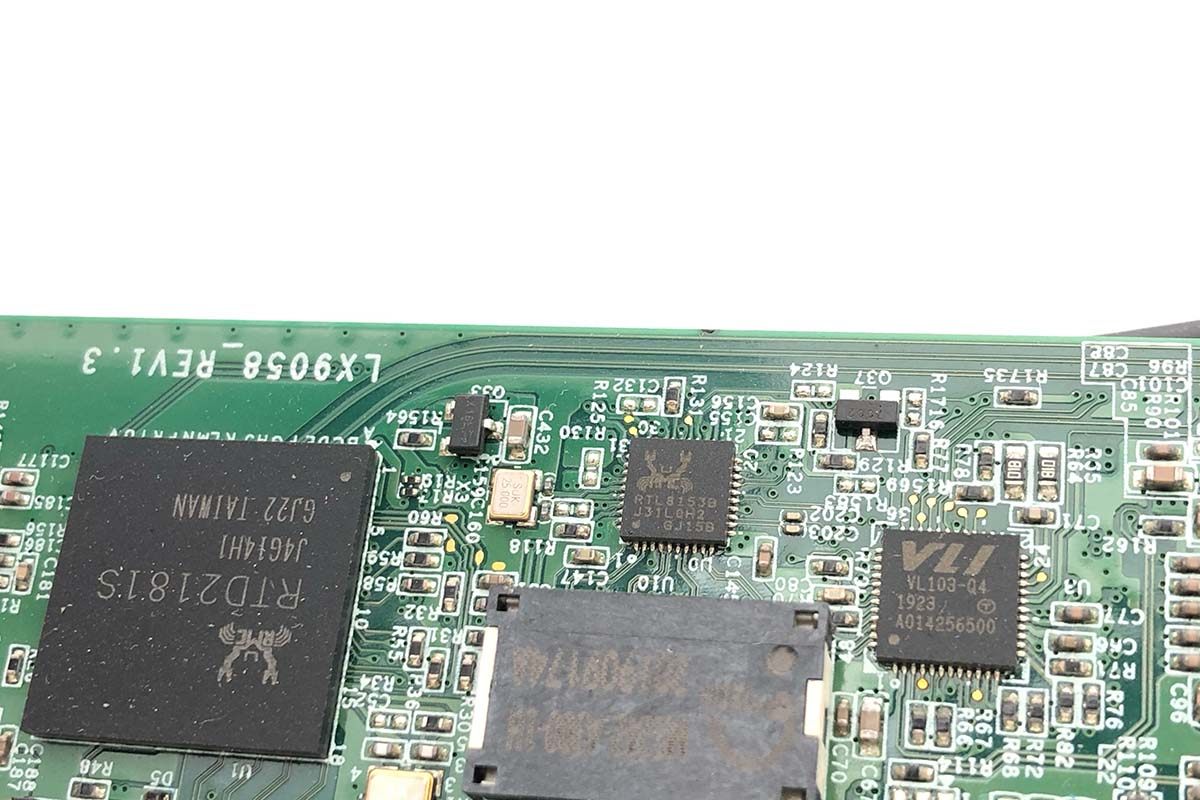

威峰VLI VL103-Q4 是高度集成的 DP Alt 模式转换器与 PD3.0 控制器，用于 USB-C 视频转换器、多功能拓展坞等设备，能实现视频转换、PD 充电控制等多项功能。它集成 USB-C 充电 UFP 与第二个 USB-C DRP，可输出视频、充电，还能连电源或外设，支持智能待机等，助力 USB-C 设备拓展功能、高效运行。

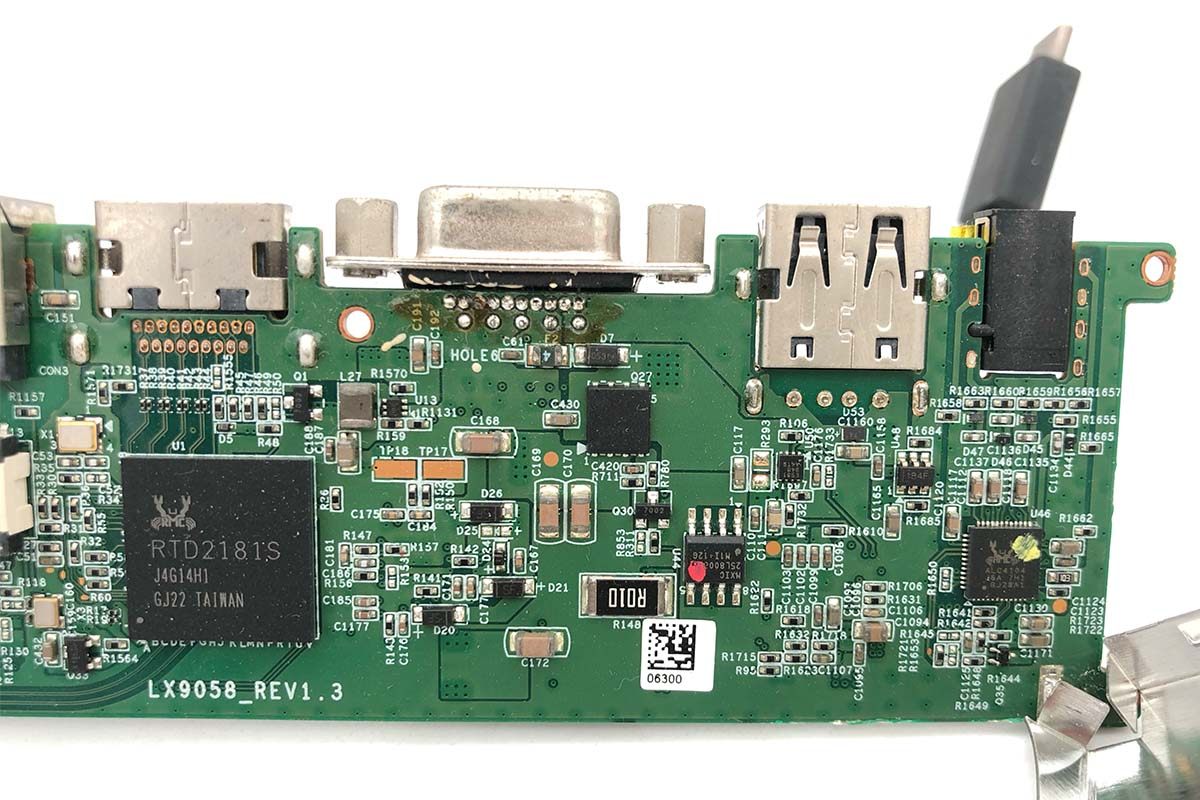

RTD2181S 是瑞昱（REALTEK）推出的一款芯片，其作用是实现视频信号处理及传输相关的功能，例如可用于将输入的视频信号进行转换、传输、切换等操作，以便适配不同的显示设备和应用场景。具体来说，它可以支持多种视频接口之间的转换和信号传输，在各类视频设备、显示转接器、扩展坞等产品中有着广泛的应用。

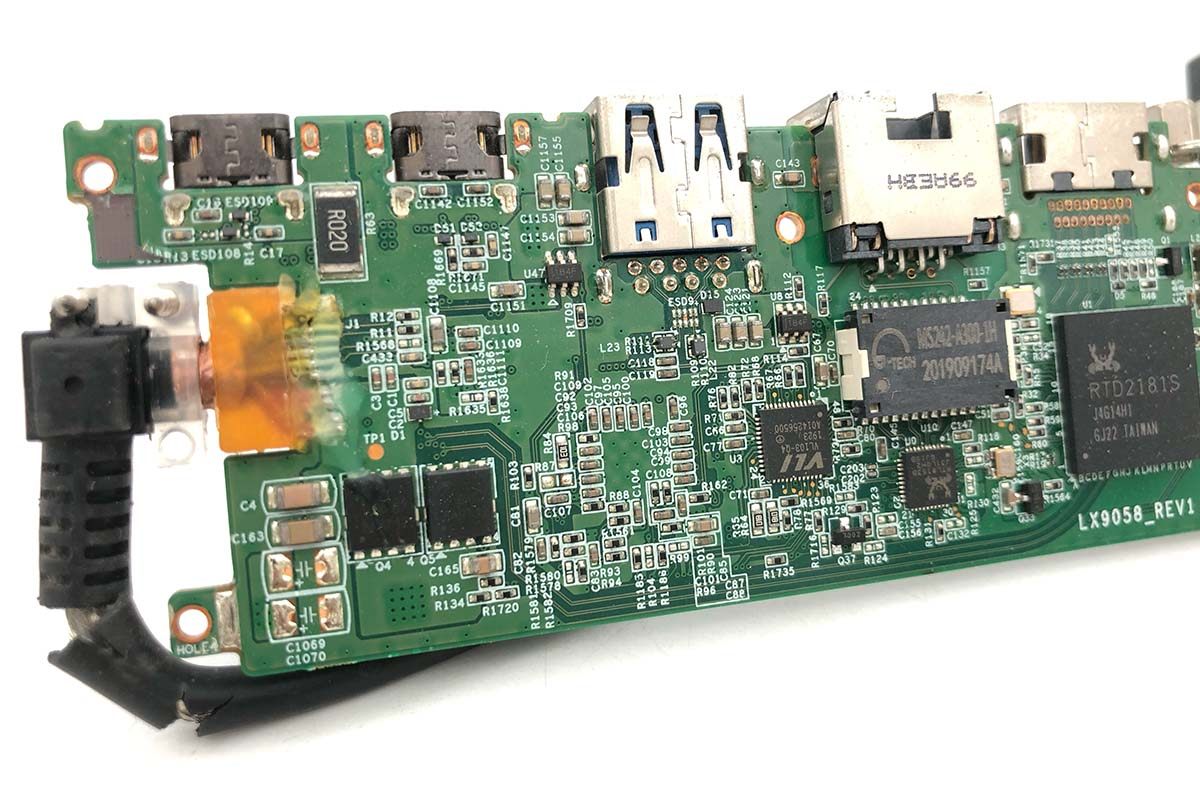

LX9058-REV1.3 是立讯精密代工的编码。网卡芯片是瑞丽RTL853B ，这款网卡芯片综合性能在千兆网卡里面表现不俗。
拆到这里是什么货，质量如何，大家有自己的客观判断了，宝宝并不生产，搬运工而已。承蒙错爱，供货的和买货的，也逐渐处成了朋友，又适逢内卷严重，利润低微，如果您收到货，遇到了什么问题，请您联系我，将以看得见的速度来解决！
常见问答:
问题一：拓展坞详细参数和接口介绍有吗？
答复；产品名称：USB-C迷你扩展坞 外形尺寸：180x53x17mm 电源输入：65W（配USB-C65W电源适配器） 电源输出：45W。接80瓦可以输出60瓦的供电。 产品功能： 扩展坞（选购）连接线 1. HDMI 2.0 支持分辦率3840x 2160@60Hz 2. VGA支持分辦率1920x 1200@60hz 3. USB Type-C 3.1 Gen1 支持5Gbps 900mA 4. USB 3.1 Gen1支持5Gbps 900mA 5. USB 2.0支持480Mbps 500mA 6. RJ45支持千兆以太网 7. 3.5mm音频接口支持通用3.5mm音频输入输出 *系统要求：全功能USB Type-C接口或雷电3/4接口的电脑 支持5V@3A,USB3.1 Gen1及DP Alt Mode *温馨提示：HDMI与VGA同时仅支持一个输出
问题二： 可以升级固件吗？ 不插电源可以用吗？
答复：已经支持4K 60HZ，新手不建议自己升级固件，失败了容易变砖。不插电源也可以用HDMI RJ45，如果负载外围设备比较多，建议外接电源使用，可以确保拓展坞使用的稳定性和可靠性。
