全新原装EAD63932604 LG被动式20G USB3.2 Gen1 全功能一线通34WN80CB显示器USB C TO USB C雷电数据线 PD快充线 4K 120HZ AGF78321750 Assembly Cable

描述

少量到货全新原装LG显示器内拆机一线通， 也称全功能，长度1.5米，重量高达61g ,线直径5mm, LG Assembly Cable 代码：EAD63932604 。

• 特点：支持100瓦5A PD快充。
• 支持2K144HZ 4K 120HZ 5K 60HZ 8K 60HZ 音频视频同步传输。
• 兼容雷电3 USB4 type c接口全功能接口，数据传输高达20gbps,雷电3环境下，实测可以达到17gbps。
• 21芯满针，金属屏蔽，E-marker 芯片。充电更安全，更耐用。
• 兼容LG 三星 aoc 飞利浦 华硕 惠普Dell 苹果显示器4K 5K 8K高清
• 支持反向充电功能。

关键词： 应用背景 简单测试 线缆外观

应用背景：

官网售价高达70.95美金，官网链接：https://lgparts.com/products/ead63932604 。

可以替换AGF78321750 USB C TO USB C CABLE ， 数据均来源于LG 官网，有兴趣的朋友可以自行验证。

简单测试

使用DISK SPEED TEST ，在雷电3 环境下，测速表现。读取速度高达1721.9mb/s。 懂行的朋友自行pK.



插入宝宝自己用的m1 USB C口，能识别出速度可达20gb/秒。



87瓦电源充电功率87瓦，充电功率可以达到100瓦，（这取决于您使用的充电头功率）充电功率不超过100瓦，向下兼容。

​​​​

宝宝自己用的LG 32UN880 4K 显示器，分辨率3840X2160 @60HZ。

打表测试结果如图，支持PD2.0 快充协议，USB3.2 Gen1 ， 这里提醒一下，大可不必纠结USB3.2 /3.1 ,或者是Gen1和Gen2 ， 均支持支持 Thunderbolt 3 协议，雷电3环境下，测试速度没有任何差异。



线阻仅仅0.0515欧姆。科普一下，线阻 越小好，还是越大好，区别是什么？



• 电流损耗：线阻越大，导线传输电流时产生的压降就越大，电流损耗就越多。
• 功耗损耗：线阻越大，导线传输电流时产生的热量就越多，功耗损耗就越多。
• 信号损耗：线阻越大，导线传输信号时产生的失真就越大，信号损耗就越多。

线缆外观

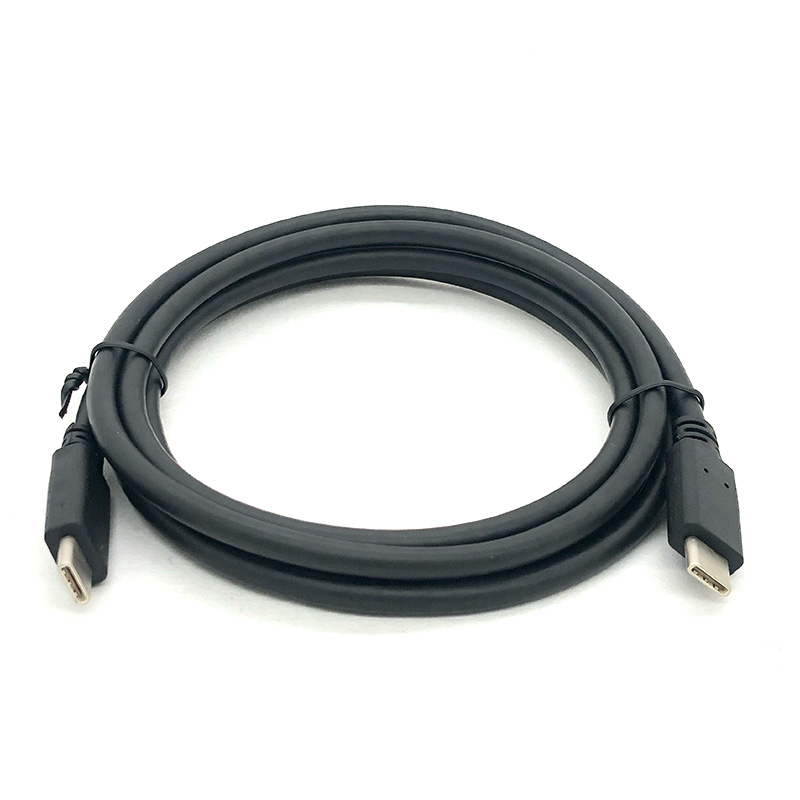

实物到货拍摄如下，一物一袋，袋子上均有LG 配件代码。LG EAD63932604 Assembly Cable

到货数量少，就不做拆解了，下次批量到货再补上。
