前言：在当今数字化的时代，网络连接对于各类电子设备的重要性不言而喻。微软作为科技领域的巨头，其推出的 Microsoft Surface Pro USB 3.0 to Gigabit Ethernet Adapter EJS-00001 1Gbps 千兆以太网卡适配器，旨在为 Surface Pro 用户提供更稳定、高速的有线网络连接解决方案。本次拆解报告将深入探究这款以太网卡适配器的内部构造、组件布局以及工艺细节，通过一步步拆解，揭示其设计理念与技术亮点，同时也会对各组件的质量和性能进行初步评估，为广大用户和科技爱好者呈现这款产品的 “内在魅力”，让我们一同开启这场拆解之旅，探寻其背后的奥秘。
关键词：应用背景 简单测试 网卡拍摄 实物拆解
应用背景：
可以广泛适配笔记本电脑，苹果电脑，实测免驱动Macbook Air PRO M1/M2/M3/4 兼容华为Matebook 小米，联想，惠普，dell 等各个品牌的机型。
官网目前缺货中，售价39.99美金，折合人民币当前汇率270元。
简单测试：
目前测试了各个操作系统Windows 安卓 Google Chrome Mac os ，华为鸿蒙系统，均可以免驱动。（xp win7 除外，Ghost 版本大概率要驱动）

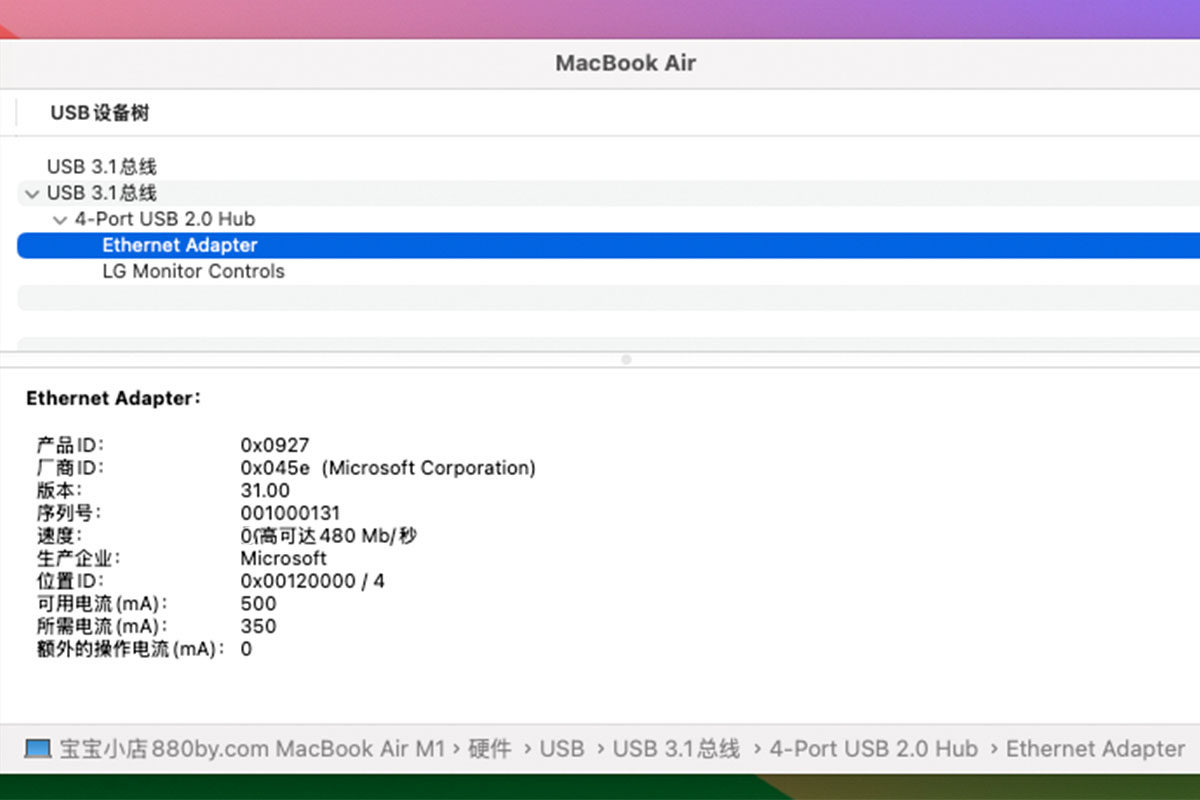

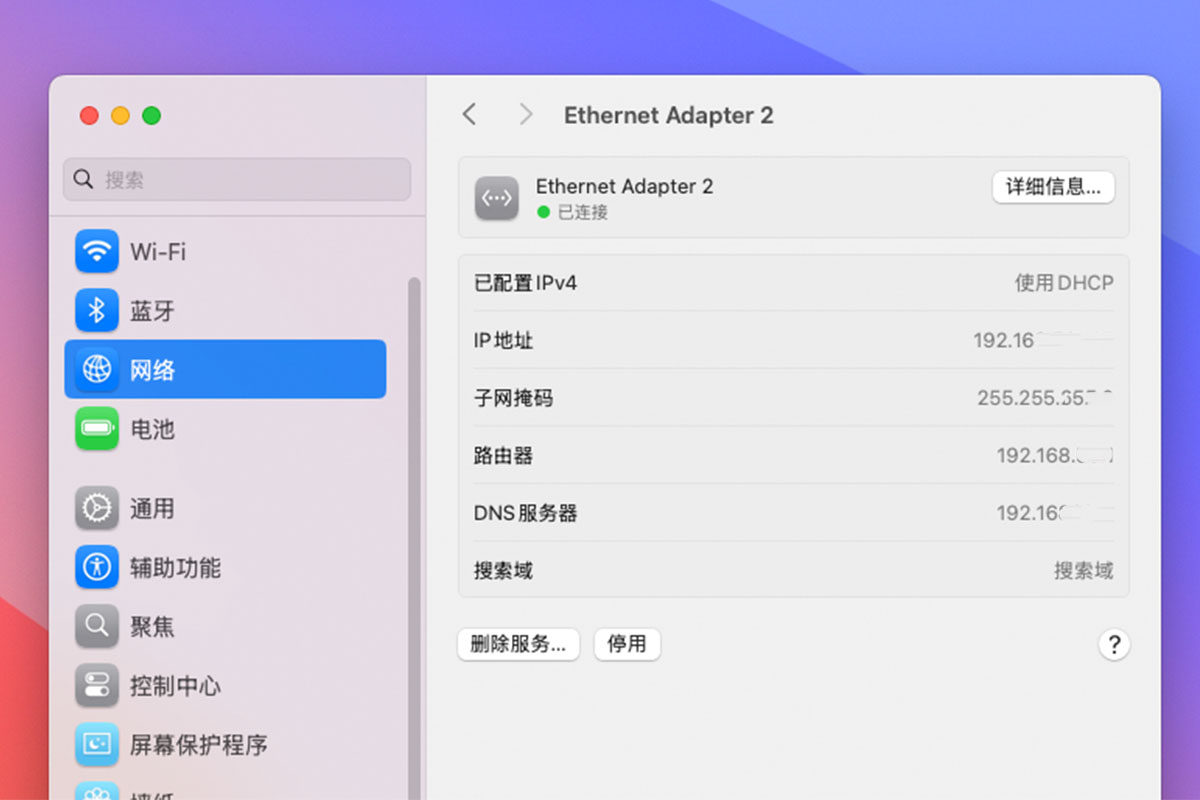

免驱动Macbook Air PRO M1/M2/M3/4 ，即插即用，使用很友好。（ip 地址安全因素打码了）
再次温馨提醒，很多网友反馈跑不了千兆，请您自行排查是否千兆带宽，千兆路由，六类网线，缺一不可，而且不同的时间段测试，结果也是不同，这点请您自行科普。
网卡拍摄：

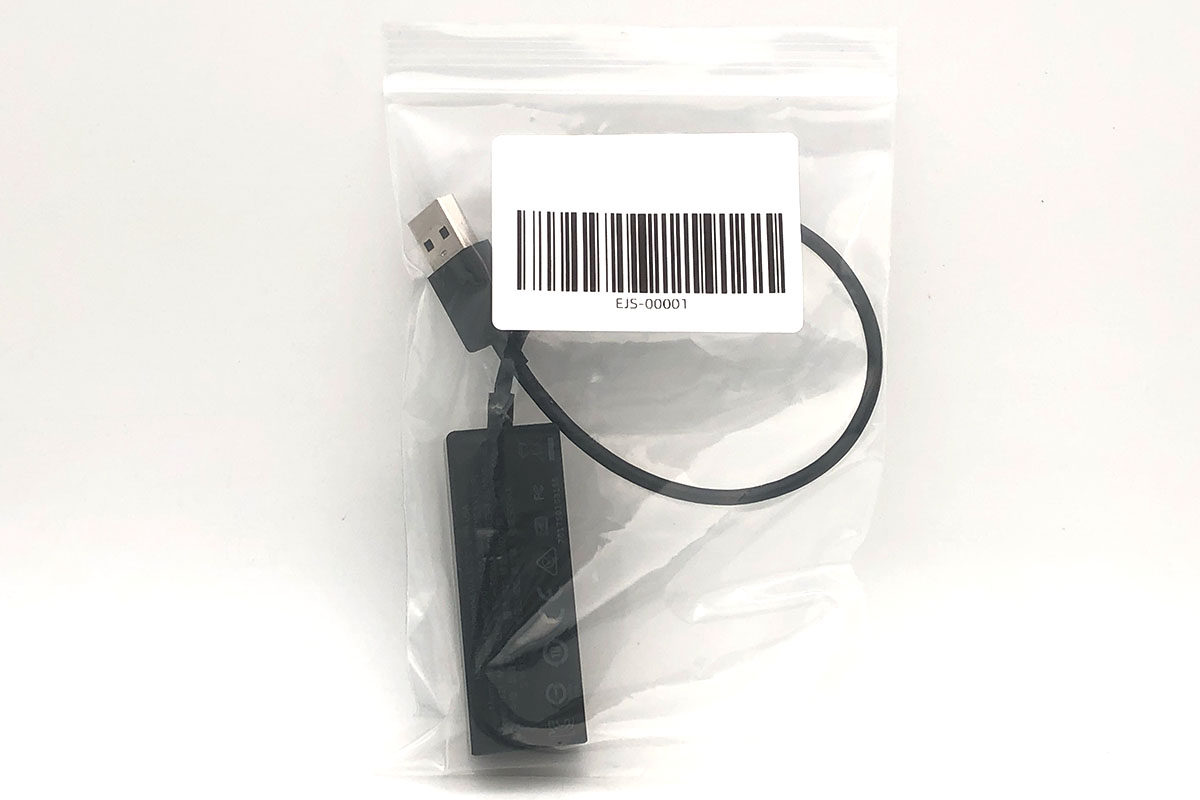

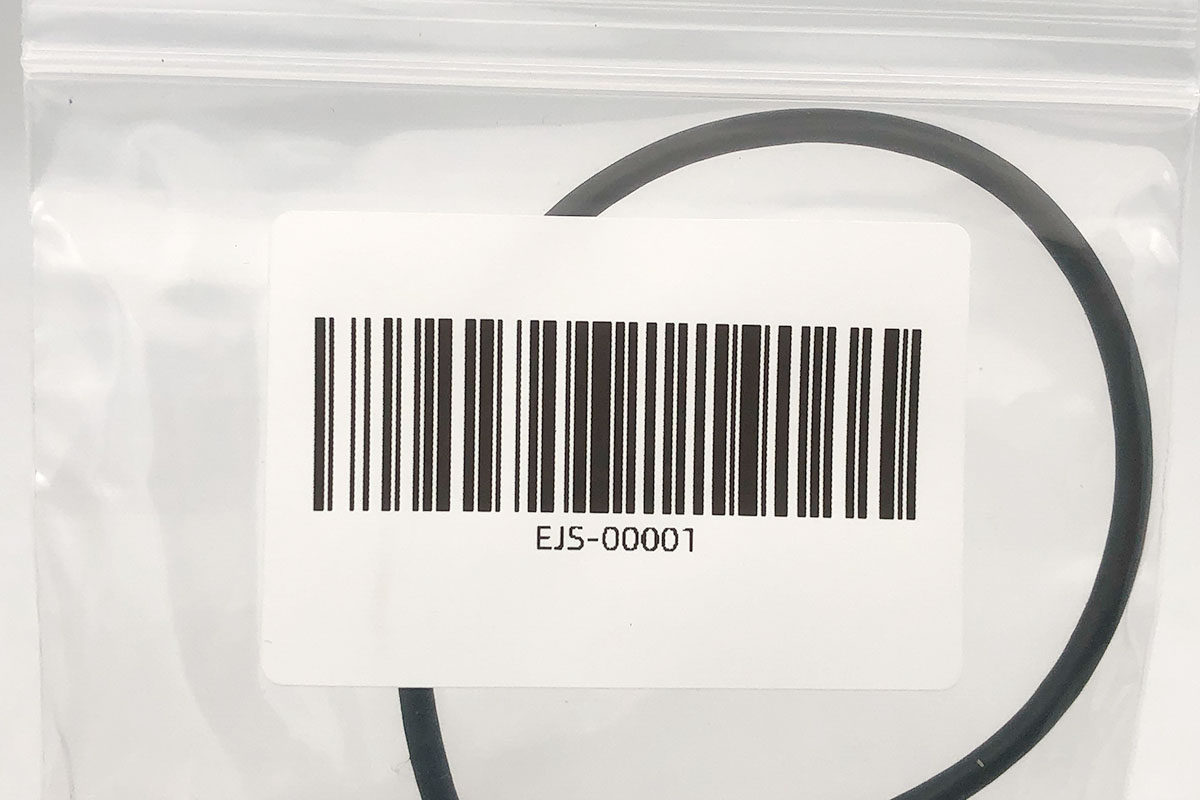

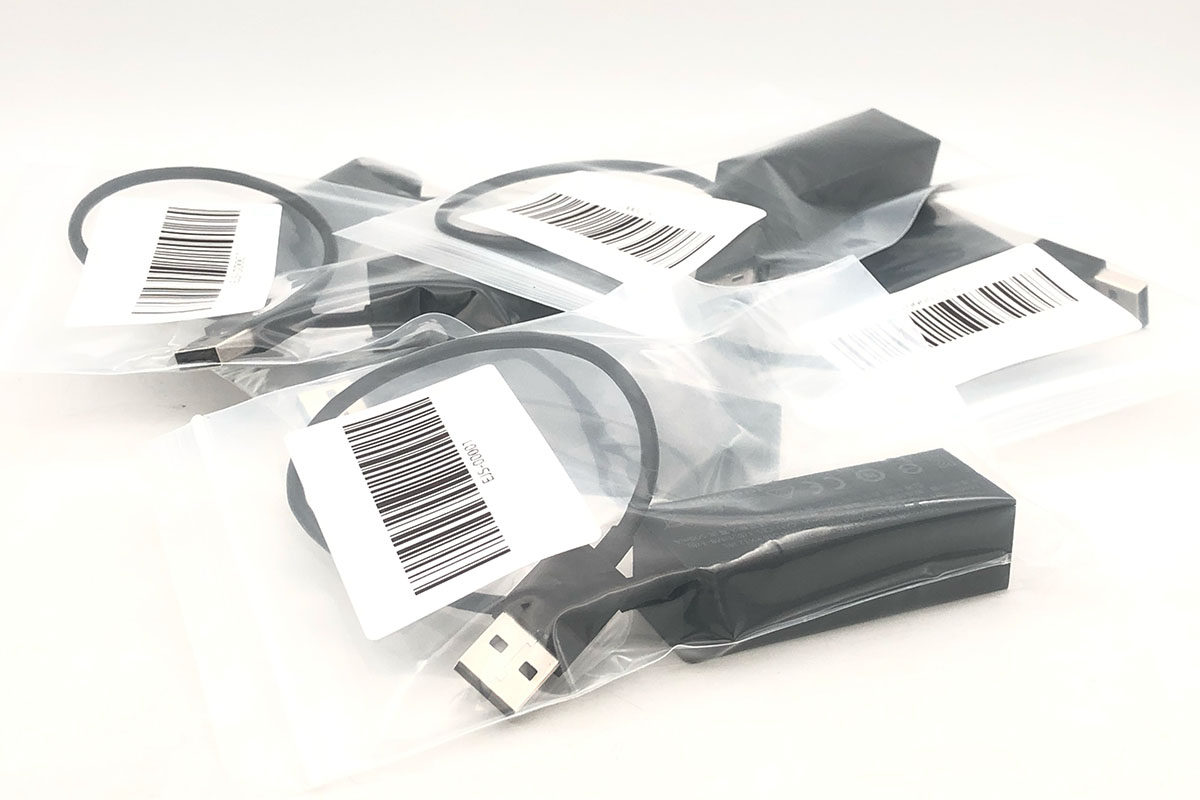

散装到货，少量有包装袋，袋子上有条形码：EJS-00001 。

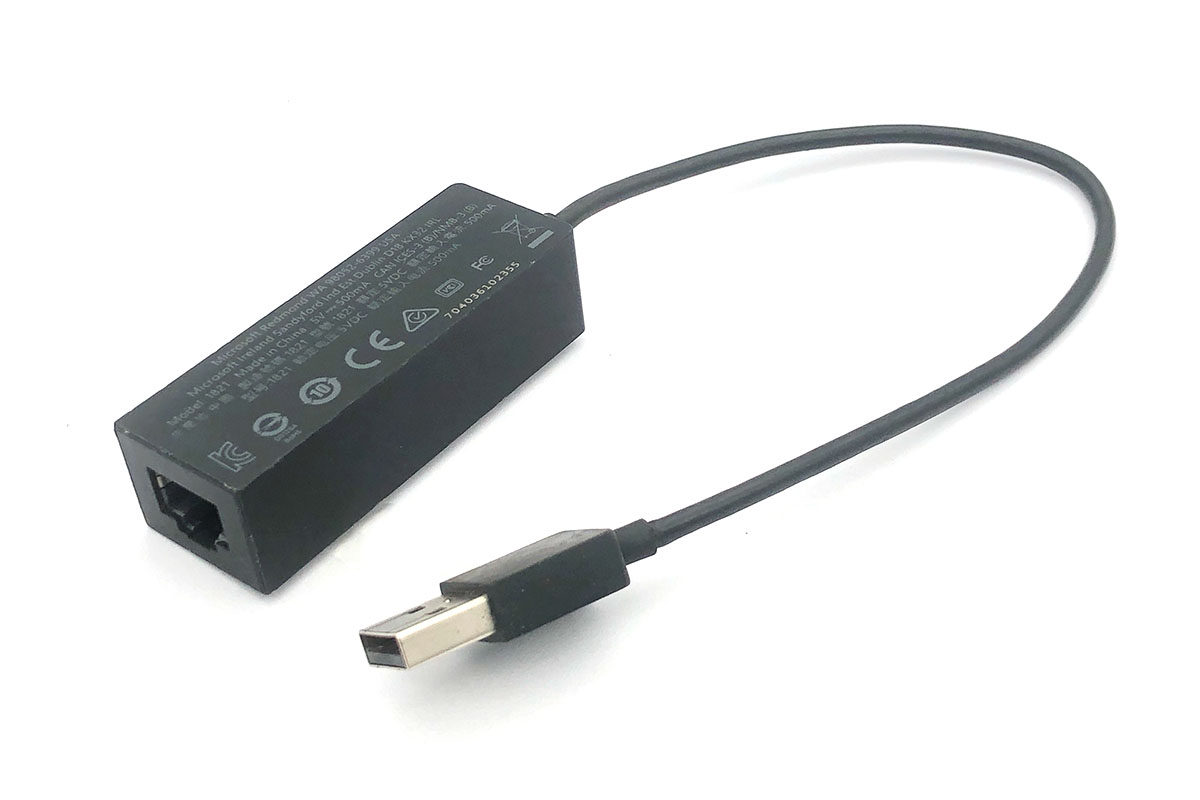

单个来个特写，如果您在意外观，建议去官网购买，此批到货为散新，表面仔细看有细微划痕，照片上反应困难，拿到手能感觉出来。

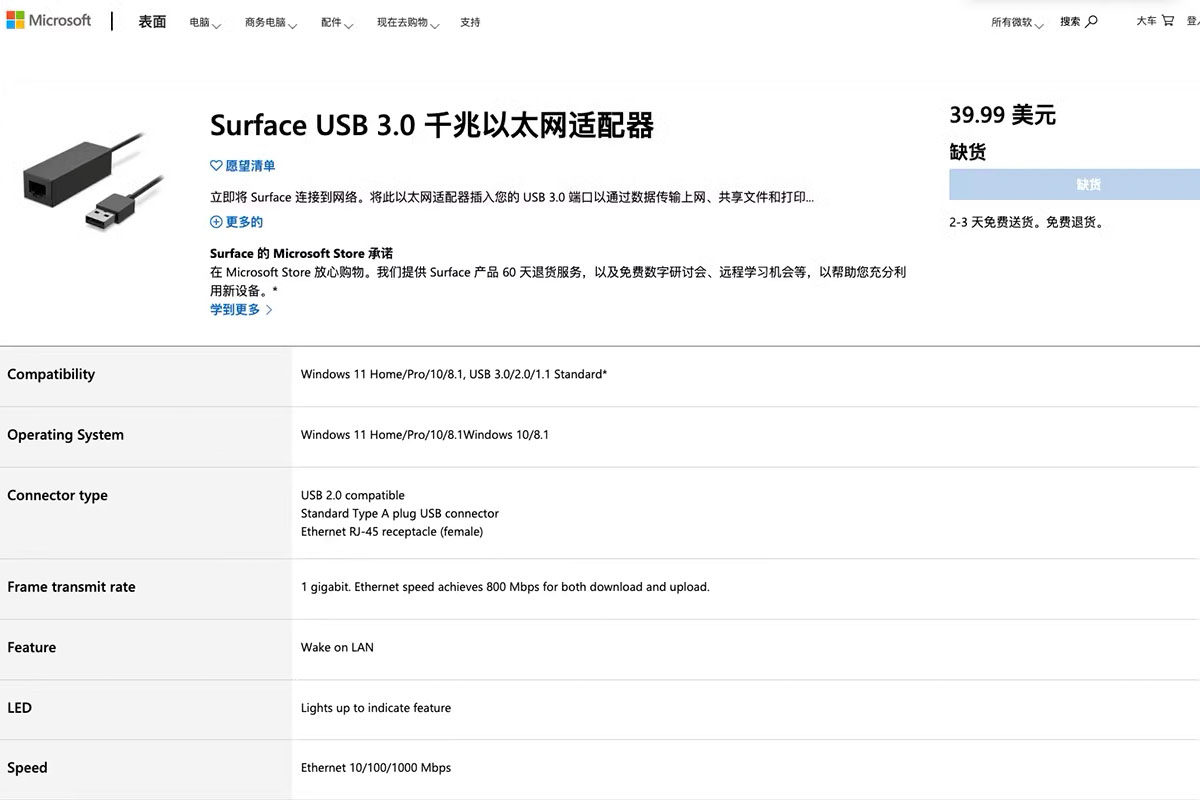

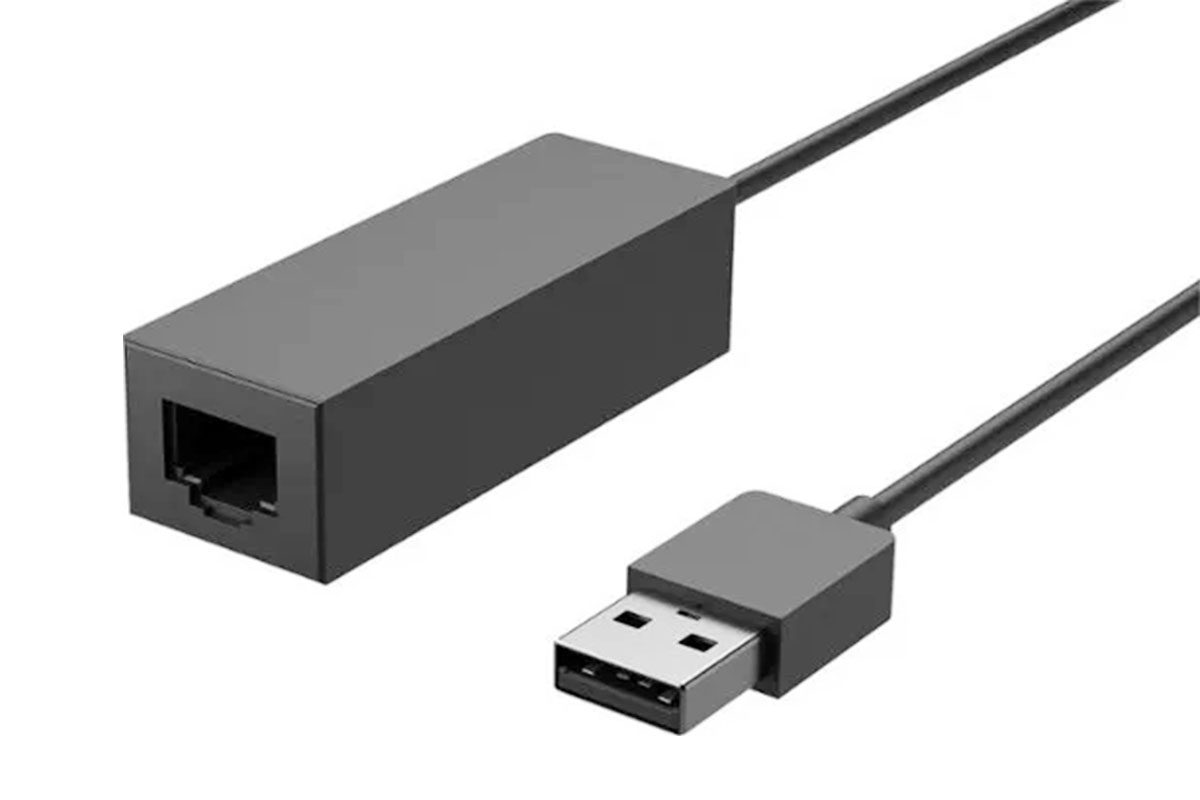

搜索编码，能对应找到微软Microsoft Surface Pro USB 3.0 to Gigabit Ethernet Adapter – EJS-00001 1Gbps

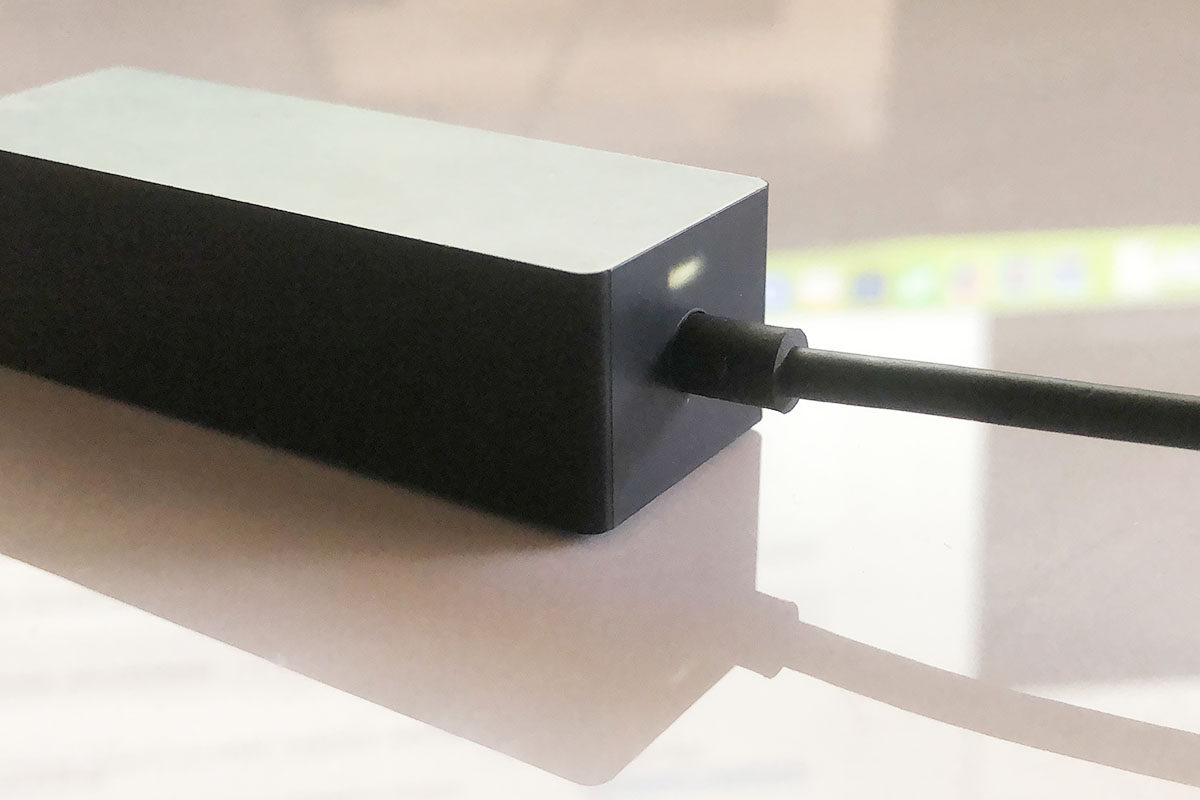

链接上网络后，乳白色指示灯会不规则闪烁。
从袋子里面拿出来，单独拍特写，表面因为运输挤压，会有细微划痕，介意慎单。

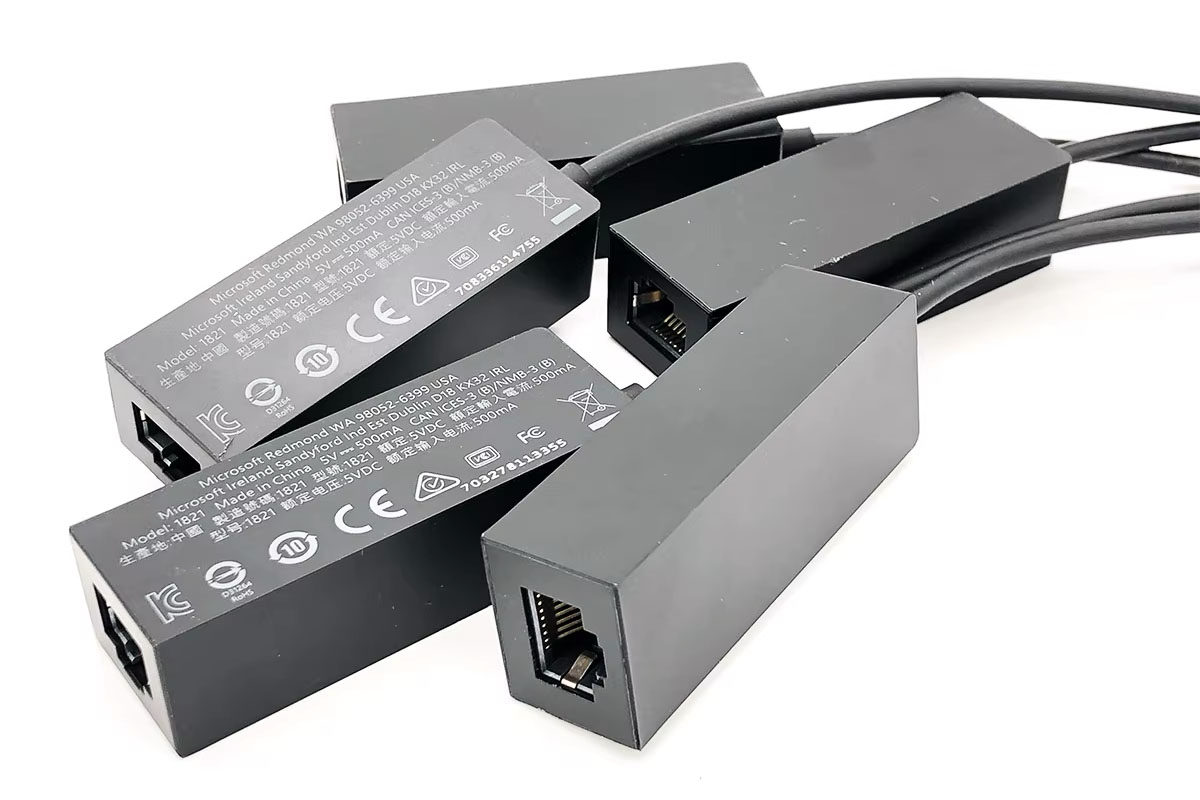

多拿几个放一起拍，就能看出整体的成色就是这样。

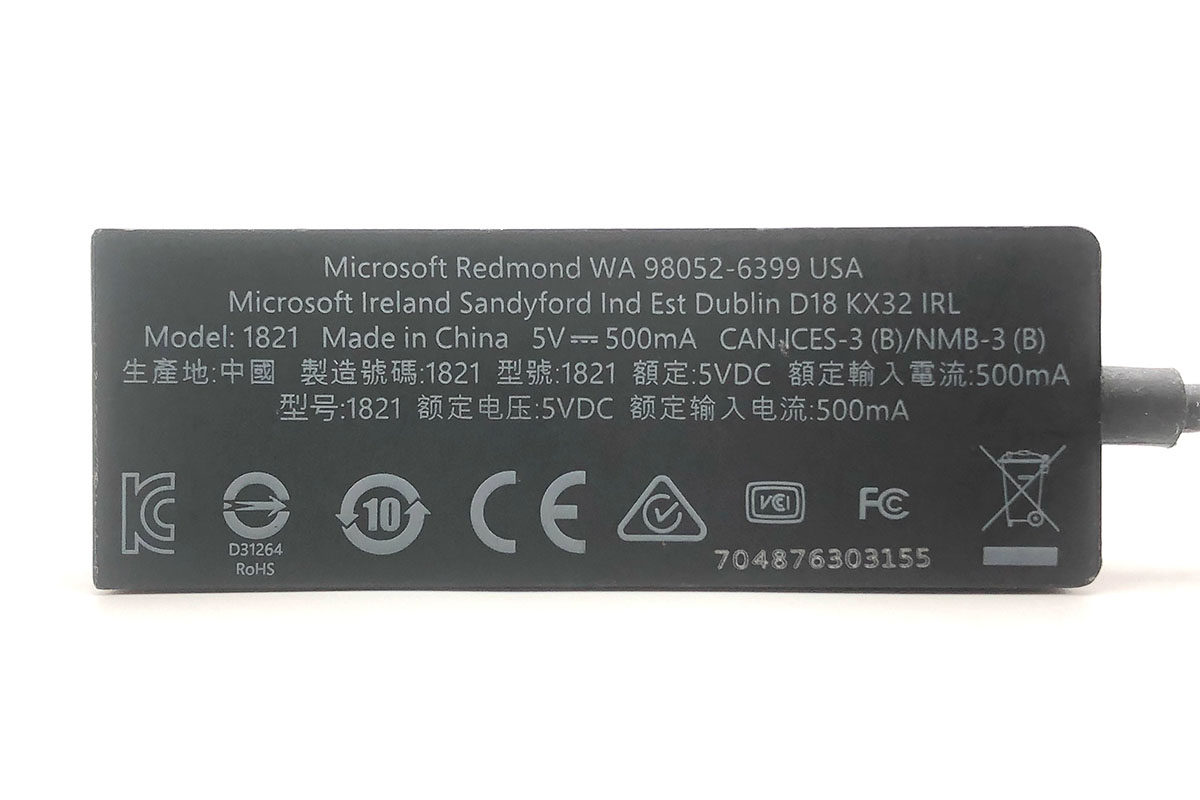

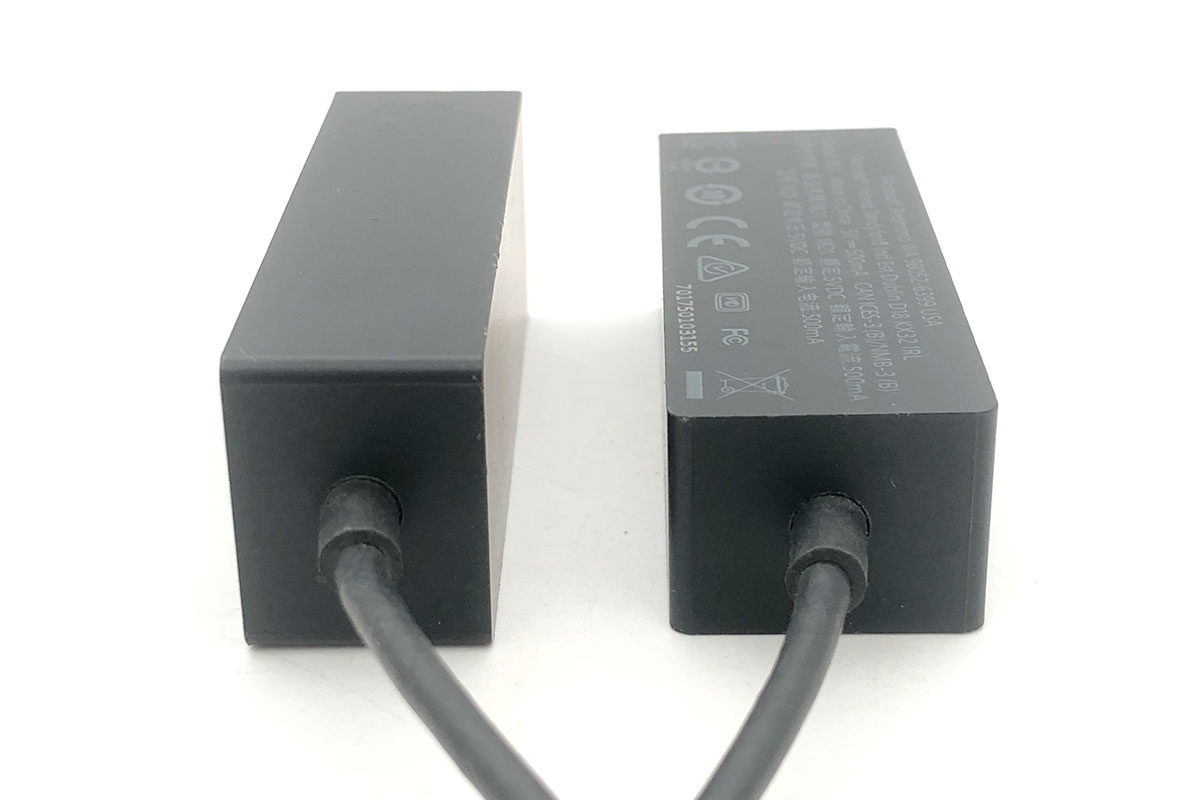

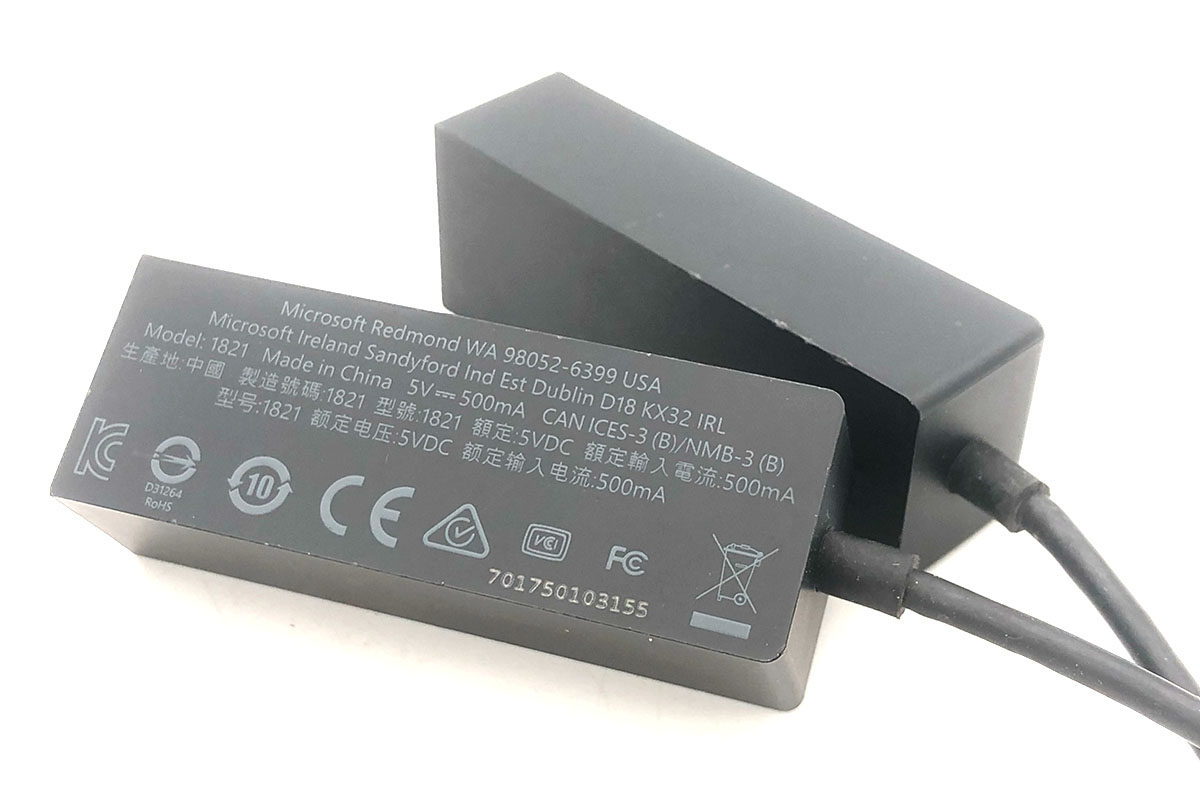

不同的角度和侧面来几个特写，方便您更清楚了解这个网卡的细节。
线头位置有隐藏的指示灯，不插网线不会亮。

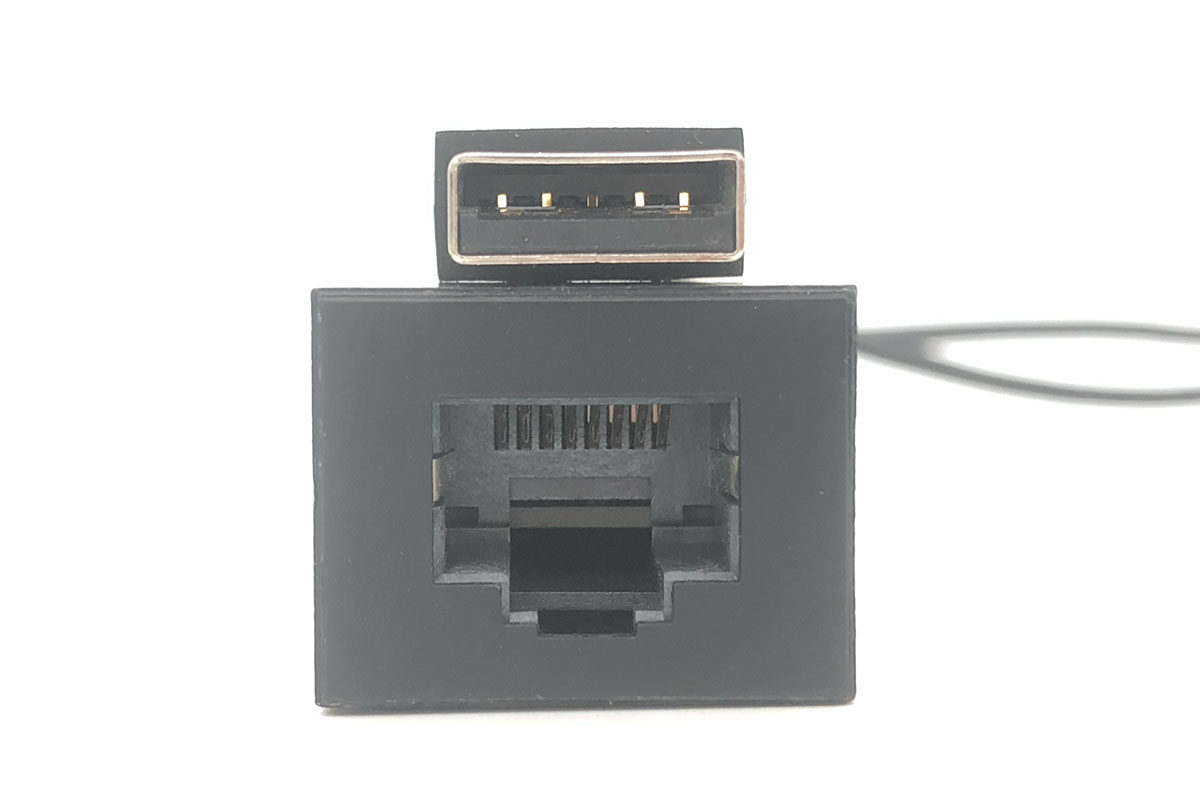

接口的特写，跌加在一起拍的图，USB3.0 转RJ45 网口。

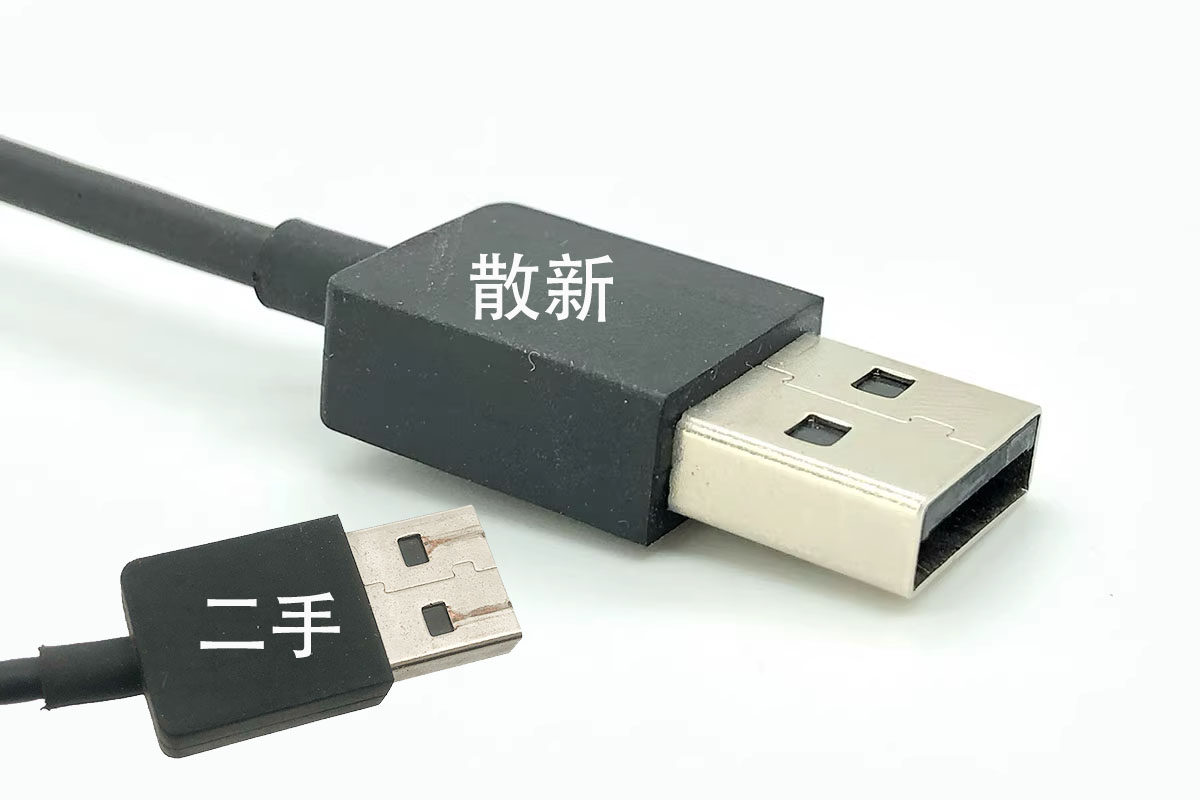

注意，二手反复插拔的接口上可以明显看出区别，建议购买散新（散新我们到货也会测试，插拔痕迹细微，不会那么明显）。
实物拆解：
进入拆解环节，微软网卡做的密封性非常高，琢磨很久才发现从头部卡扣入手，但是想无损拆解很困难。

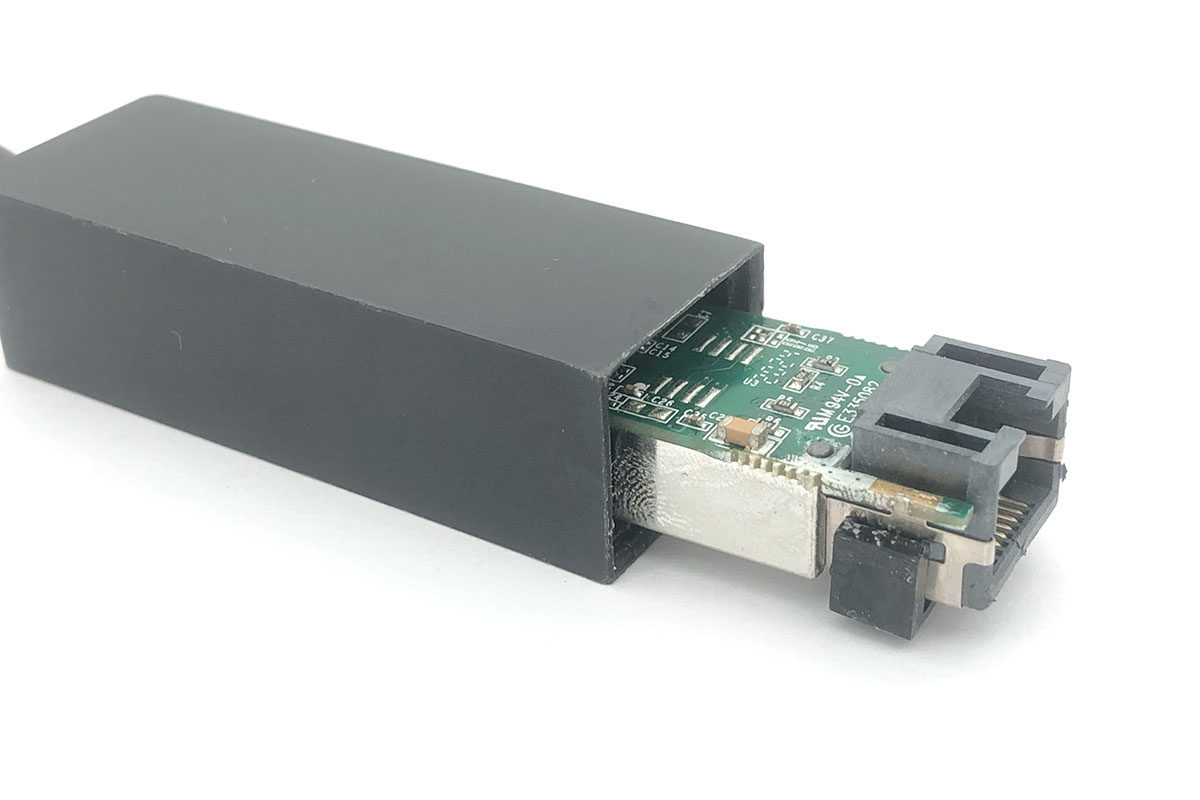

撬开顶部盖板，把网卡从里面抽出来，能看到底部有金属屏蔽罩。

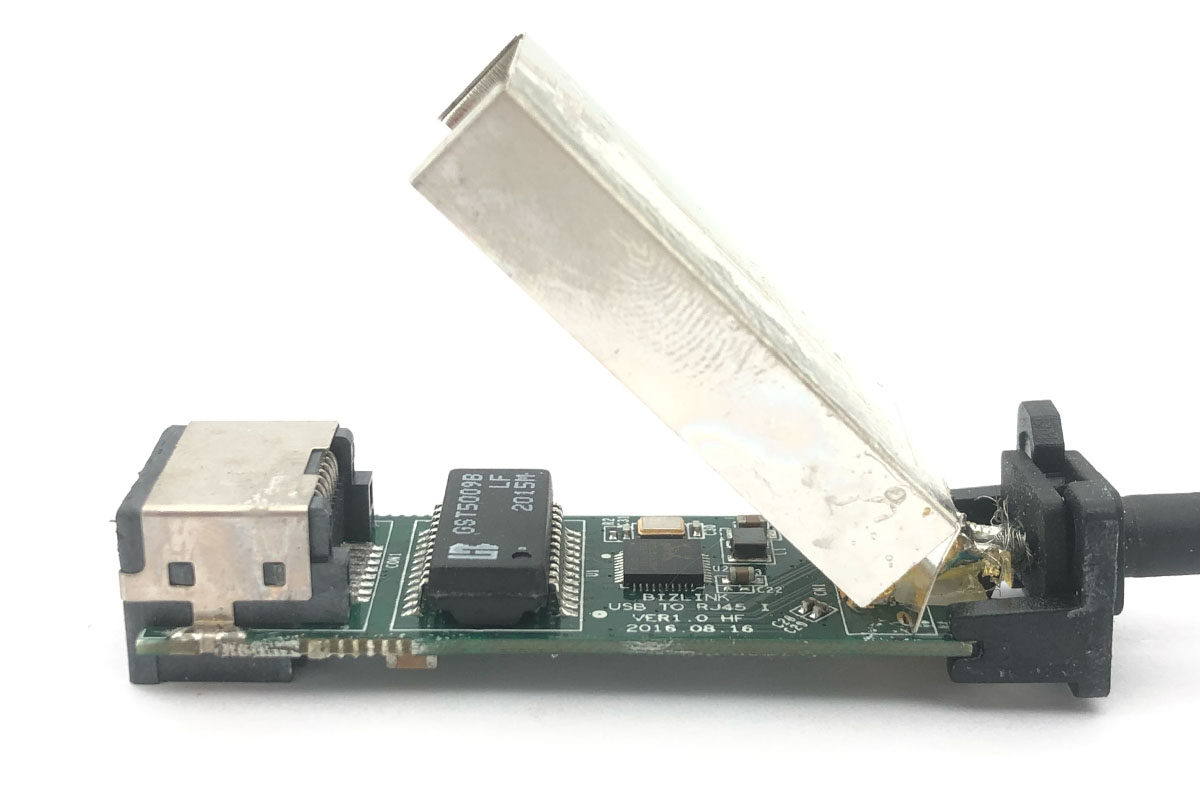

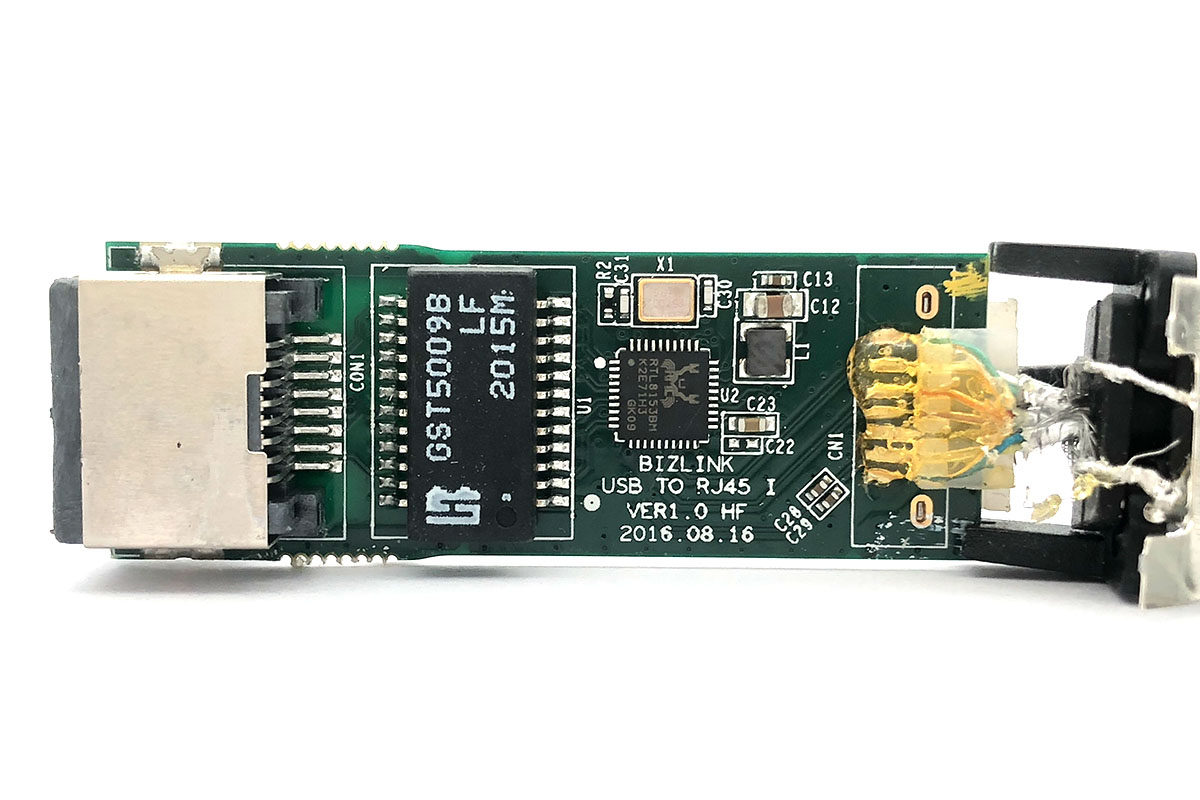

掀开金属屏蔽罩，能看到底部的PCB 线路板。
左边侧：GST5009B LF 是由帛汉股份有限公司（Bothhand USA, LP.）生产的。它是一款网络变压器。其主要作用是在以太网通信中起到信号传输、隔离和耦合的作用。具体来说，它可以支持长距离千兆以太网的全双工应用，能对信号进行增强和整形，确保信号在网络传输中的质量和稳定性。并且支持 4 对 5 类非屏蔽双绞线（UTP）电缆，能为电缆接口提供隔离，降低共模干扰，符合 IEEE 802.3ab 标准对于 1000Base-T 的要求。

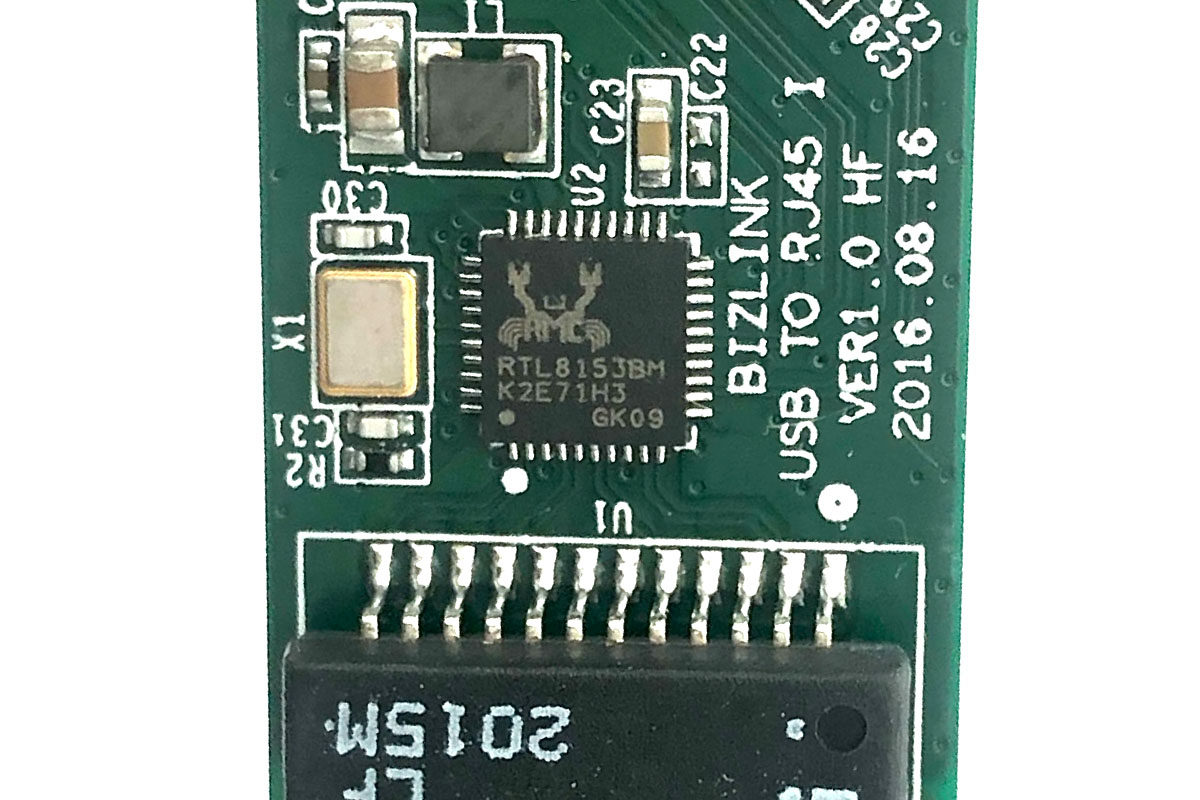

网卡为2016年8月份出厂，由BIZLINK 代工。网卡主控芯片采用Realtek RTL8153B，功率1瓦，支持 10/100/1000M 三速以太网传输，是RTL8153的升级版，目前市场上广受追捧，具体原因看官可以自行百度，我这里就不吹了。
指示灯位置，塞入壳体内是看不到的，要插上网线才会亮，而且不同的系统指示灯反应不同，比如宝宝用的Win 10 系统家庭版，插上网线竟然不亮灯，插到Macbook air m1 就正常亮灯，着实有点令人费解。

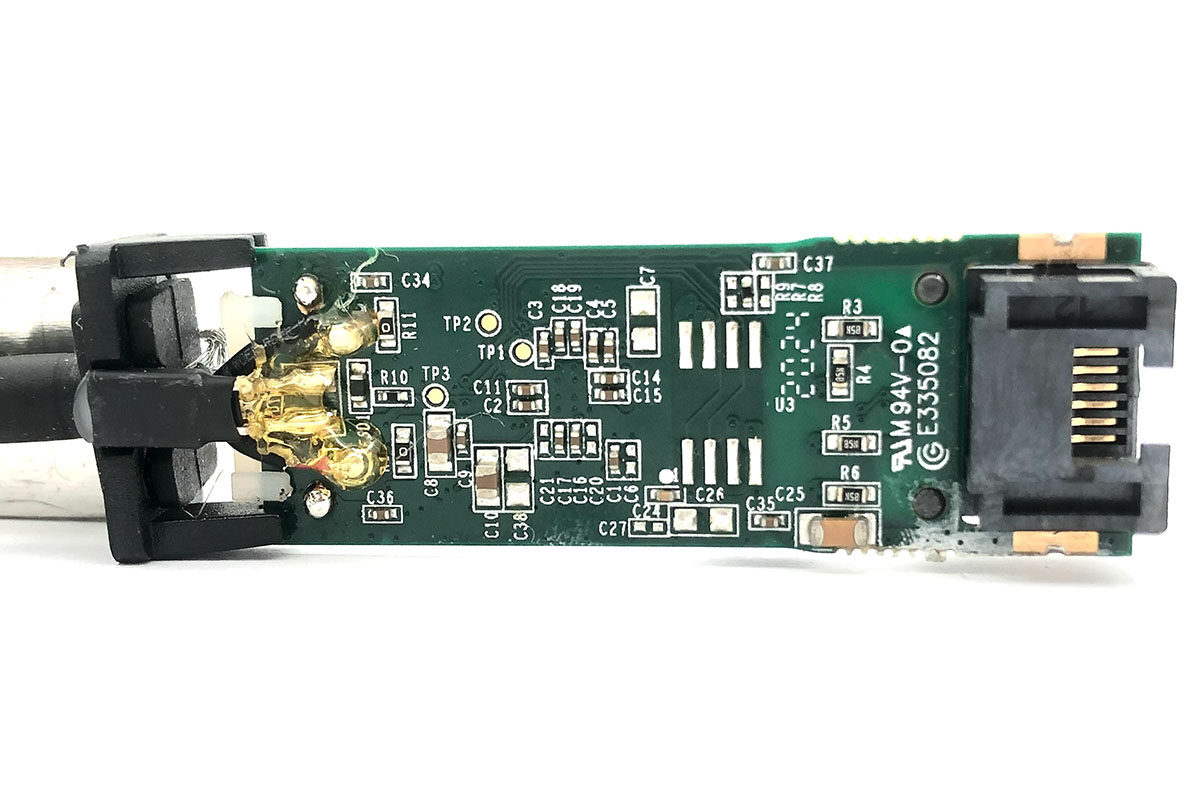

背面的完整特写。线缆屏蔽线抽出来能看到比较厚实，拧成2股焊接在金属屏蔽罩上面。
拆到这里是什么货，质量如何，大家有自己的客观判断了，宝宝并不生产，搬运工而已。承蒙错爱，供货的和买货的，也逐渐处成了朋友，又适逢内卷严重，利润低微，如果您收到货，遇到了什么问题，请您联系我，将以看得见的速度来解决！
