此批新库存是2024年5月10号入库,长度60CM ,黑色,硅胶材质,充电线采用磁性设计,具有强磁吸附力。轻松卡入到位并与充电端口紧密贴合,确保持续稳定充电。经过拆解,内部有丰富的芳纶纤维缠绕,手感柔软有弹性,和市面上的非原装货不在一个层级。内置电源保护芯片可保护您的设备在充电时免受过压和过流损坏。充电线可弯曲 10,000 次以上,为您的耳机提供稳定且持久的电量,老鸟可以快速下拉到拆解环节!

关键词:背景应用 线缆细节 实物拆解

背景应用 :充电线适应于韶音骨感耳机型号为:After Shokz Aeropex AS800 AS803 Wireless Headphones USB Charging Cable For AfterShokz OpenComm ASC100/OpenRun Pro Mini AS810 MAS。

2024年Shokz韶音AS800骨传导耳机充电线拆解报告 AfterShokz Aeropex AS800 & OpenComm ASC100SG & Shokz OpenRun Pro Mini Bone Conduction, Magnetic USB Charger Cord

目前官网有售,价格为9.95英镑,当前汇率折合人民币90元左右。宝宝入手的工厂库存,价格比这个美丽的多,欢迎同行批发搬运。官网地址:https://uk.shokz.com/products/openrun-charging-cable

2024年Shokz韶音AS800骨传导耳机充电线拆解报告 AfterShokz Aeropex AS800 & OpenComm ASC100SG & Shokz OpenRun Pro Mini Bone Conduction, Magnetic USB Charger Cord

磁性充电线为耳机充电线。充电时为红色,充电完成时,LED 指示灯将从红色变为蓝色。

2024年Shokz韶音AS800骨传导耳机充电线拆解报告 AfterShokz Aeropex AS800 & OpenComm ASC100SG & Shokz OpenRun Pro Mini Bone Conduction, Magnetic USB Charger Cord

注意一个小细节,官网长度为0.6米。

2024年Shokz韶音AS800骨传导耳机充电线拆解报告 AfterShokz Aeropex AS800 & OpenComm ASC100SG & Shokz OpenRun Pro Mini Bone Conduction, Magnetic USB Charger Cord

使用也是极其简单,一碰自动吸附。轻松卡入到位并与充电端口紧密贴合,确保持续稳定充电。

2024年Shokz韶音AS800骨传导耳机充电线拆解报告 AfterShokz Aeropex AS800 & OpenComm ASC100SG & Shokz OpenRun Pro Mini Bone Conduction, Magnetic USB Charger Cord

2024年Shokz韶音AS800骨传导耳机充电线拆解报告 AfterShokz Aeropex AS800 & OpenComm ASC100SG & Shokz OpenRun Pro Mini Bone Conduction, Magnetic USB Charger Cord

线缆细节:

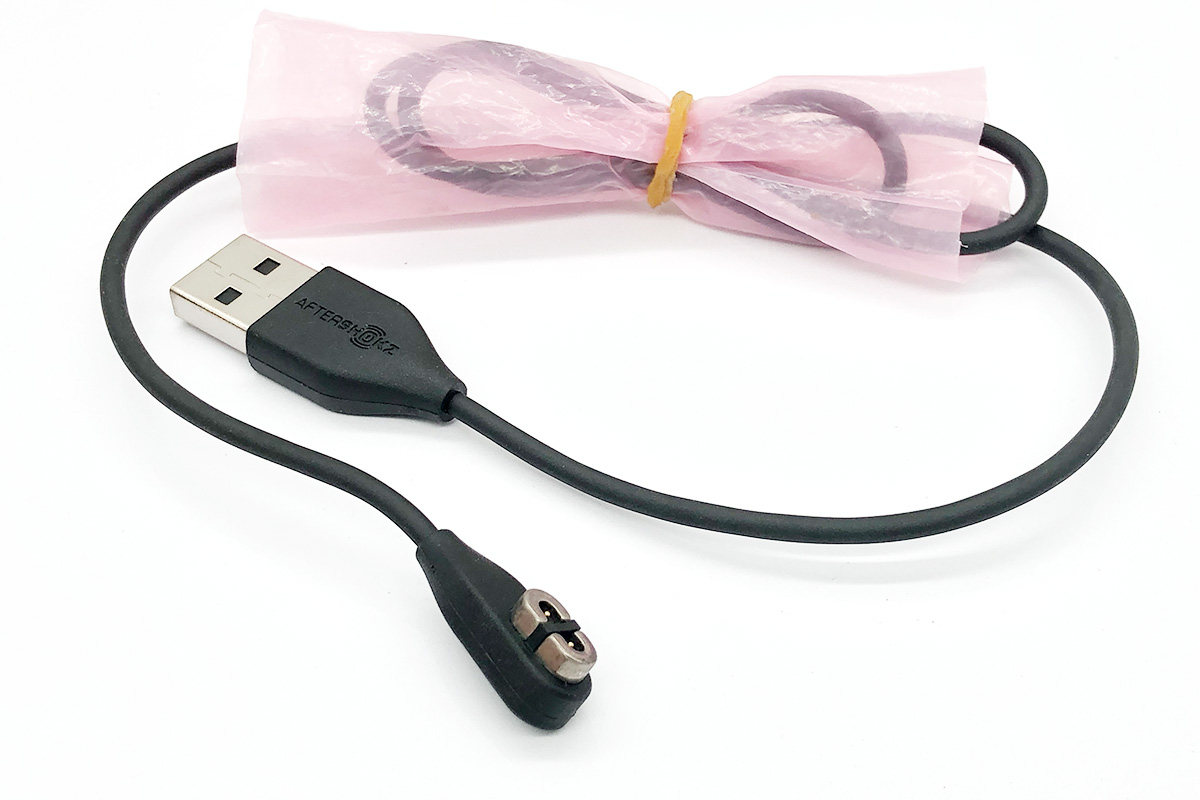

收到货是这样的,有粉色的袋子和橡皮筋捆扎。

2024年Shokz韶音AS800骨传导耳机充电线拆解报告 AfterShokz Aeropex AS800 & OpenComm ASC100SG & Shokz OpenRun Pro Mini Bone Conduction, Magnetic USB Charger Cord

请挑剔的朋友注意,宝宝回收的工厂库存,并没有零售包装,您实际收到货就是一条线,没有其他附件。

2024年Shokz韶音AS800骨传导耳机充电线拆解报告 AfterShokz Aeropex AS800 & OpenComm ASC100SG & Shokz OpenRun Pro Mini Bone Conduction, Magnetic USB Charger Cord

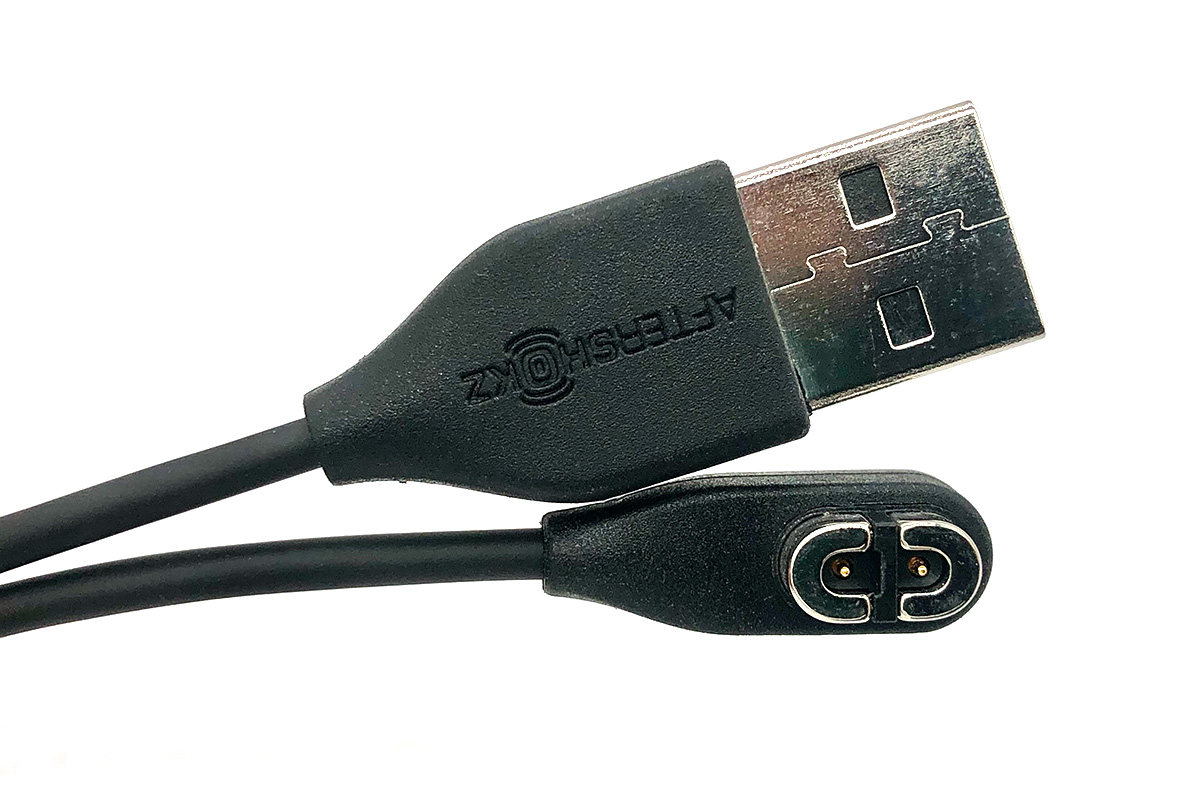

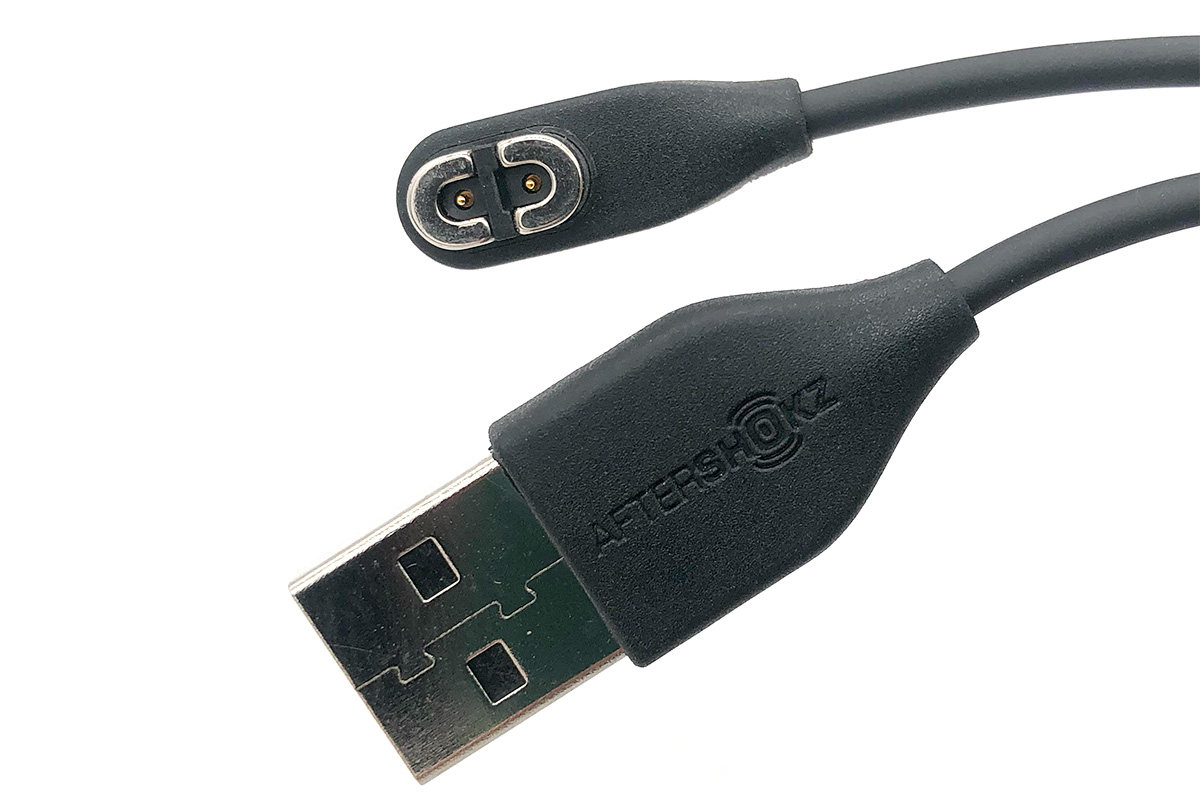

拉近看一下头的接口细节。

2024年Shokz韶音AS800骨传导耳机充电线拆解报告 AfterShokz Aeropex AS800 & OpenComm ASC100SG & Shokz OpenRun Pro Mini Bone Conduction, Magnetic USB Charger Cord

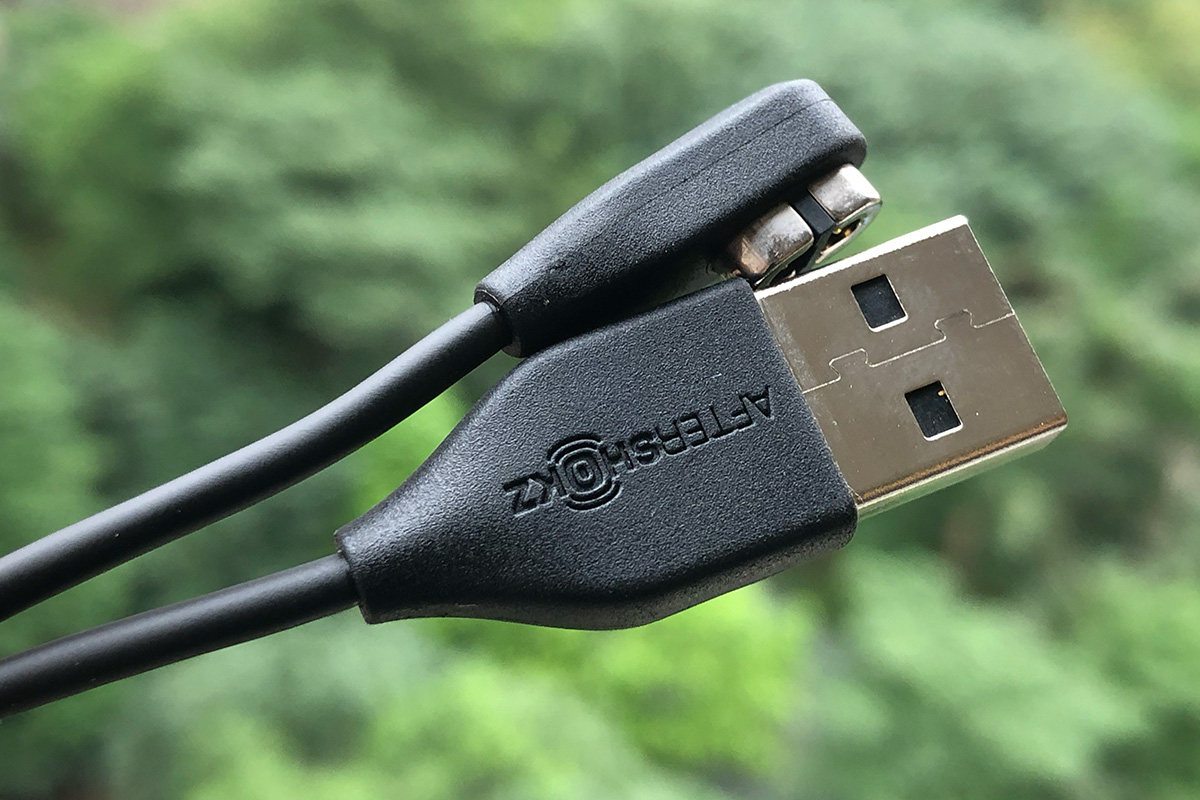

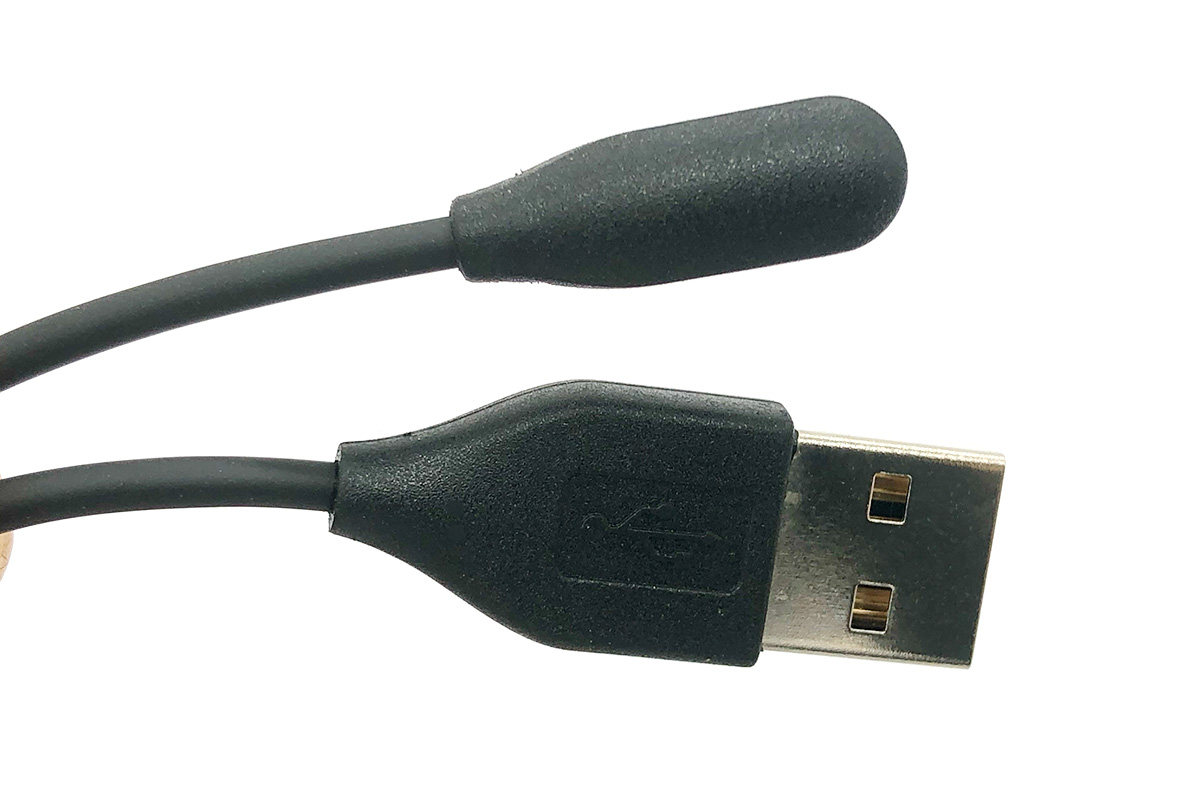

自然光线下的实物拍摄,线缆为硅胶材质,柔软,拍图片时会自然下垂。

2024年Shokz韶音AS800骨传导耳机充电线拆解报告 AfterShokz Aeropex AS800 & OpenComm ASC100SG & Shokz OpenRun Pro Mini Bone Conduction, Magnetic USB Charger Cord

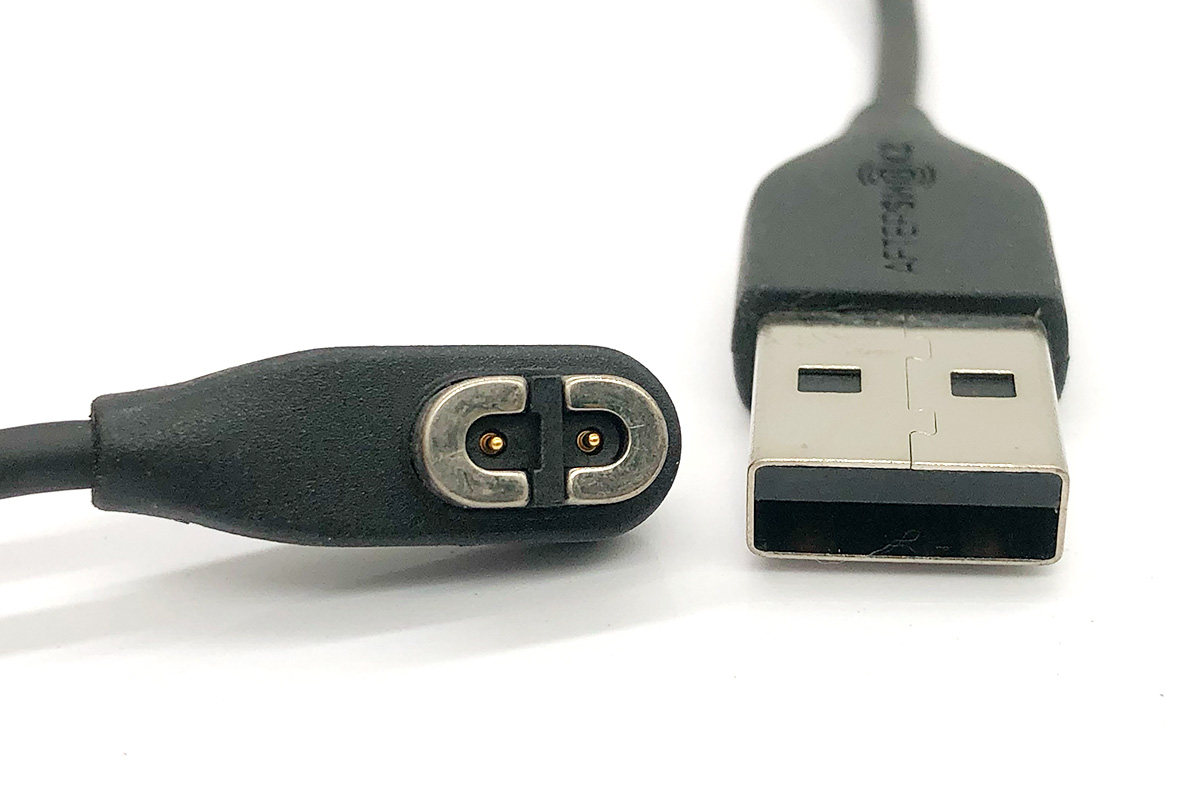

接口的另外一个侧面特写如下

2024年Shokz韶音AS800骨传导耳机充电线拆解报告 AfterShokz Aeropex AS800 & OpenComm ASC100SG & Shokz OpenRun Pro Mini Bone Conduction, Magnetic USB Charger Cord

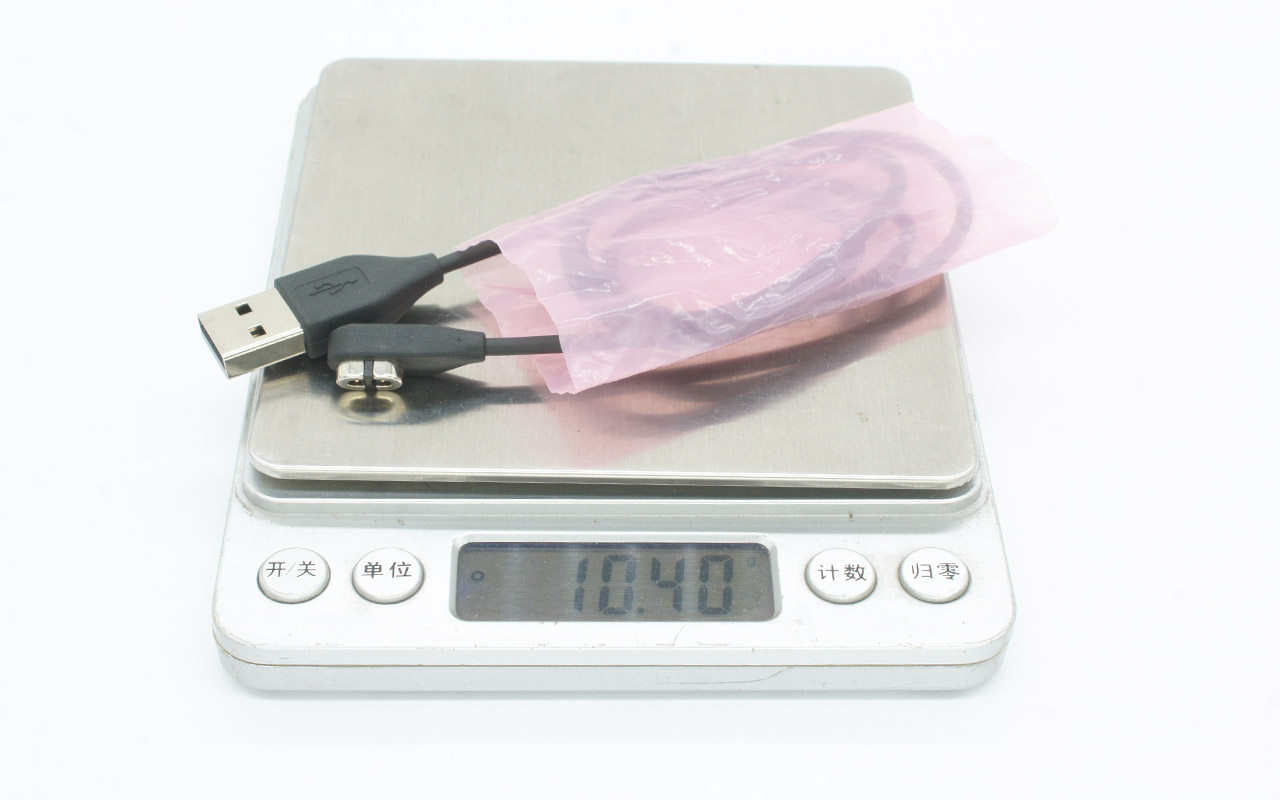

重量为10.4g,  为方便称重,用捆扎带绊住,实际重量时介于9g 到10g 之间。

2024年Shokz韶音AS800骨传导耳机充电线拆解报告 AfterShokz Aeropex AS800 & OpenComm ASC100SG & Shokz OpenRun Pro Mini Bone Conduction, Magnetic USB Charger Cord

长度和官网保持一致,有效使用长度为60厘米,参考下图。

2024年Shokz韶音AS800骨传导耳机充电线拆解报告 AfterShokz Aeropex AS800 & OpenComm ASC100SG & Shokz OpenRun Pro Mini Bone Conduction, Magnetic USB Charger Cord

至于市面上的1米的,2米的,其他的长度的,不好评论了,咱也不了解。

2024年Shokz韶音AS800骨传导耳机充电线拆解报告 AfterShokz Aeropex AS800 & OpenComm ASC100SG & Shokz OpenRun Pro Mini Bone Conduction, Magnetic USB Charger Cord

实物拆解

习惯性拆解,看下内部的做工和用料,如果您手头上有旧的充电线,也可以拆解和宝宝的图对比。

2024年Shokz韶音AS800骨传导耳机充电线拆解报告 AfterShokz Aeropex AS800 & OpenComm ASC100SG & Shokz OpenRun Pro Mini Bone Conduction, Magnetic USB Charger Cord

用刀片划开表层的包裹层,线缆的接口处有乳白色硬质注胶,强度高,用刀片不容易划开。

2024年Shokz韶音AS800骨传导耳机充电线拆解报告 AfterShokz Aeropex AS800 & OpenComm ASC100SG & Shokz OpenRun Pro Mini Bone Conduction, Magnetic USB Charger Cord

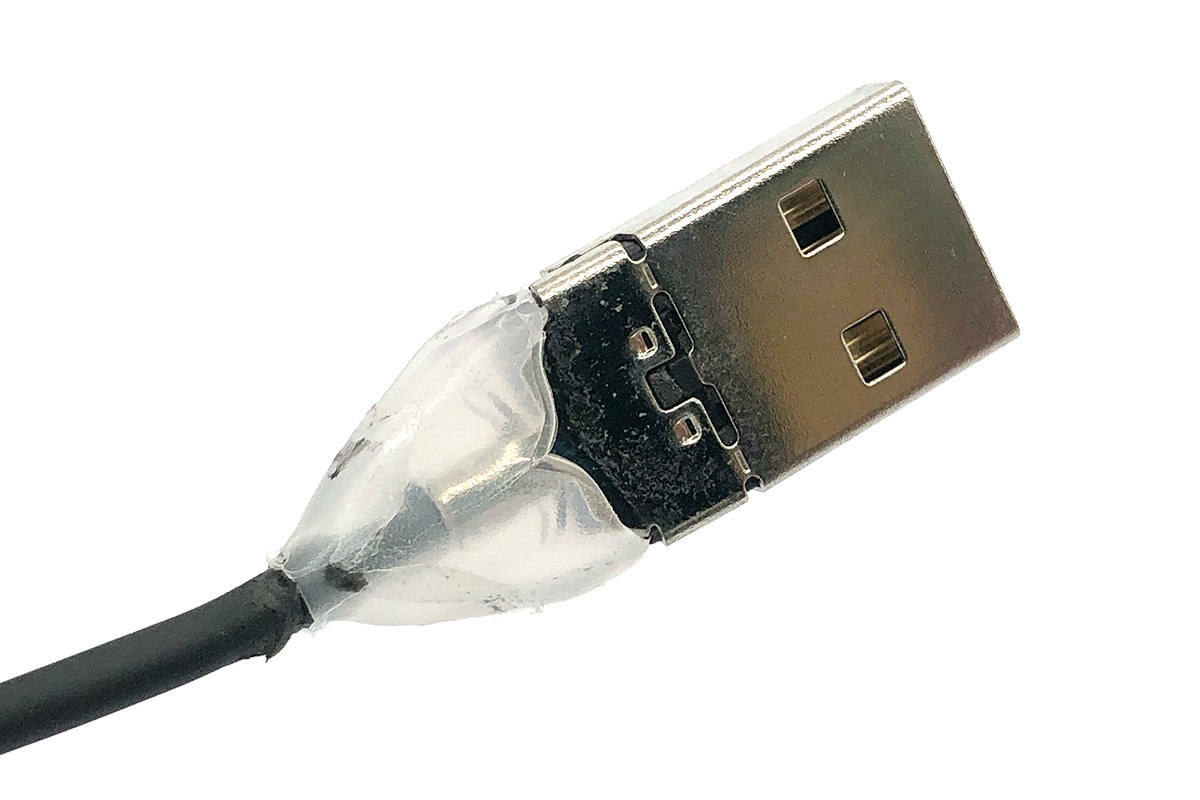

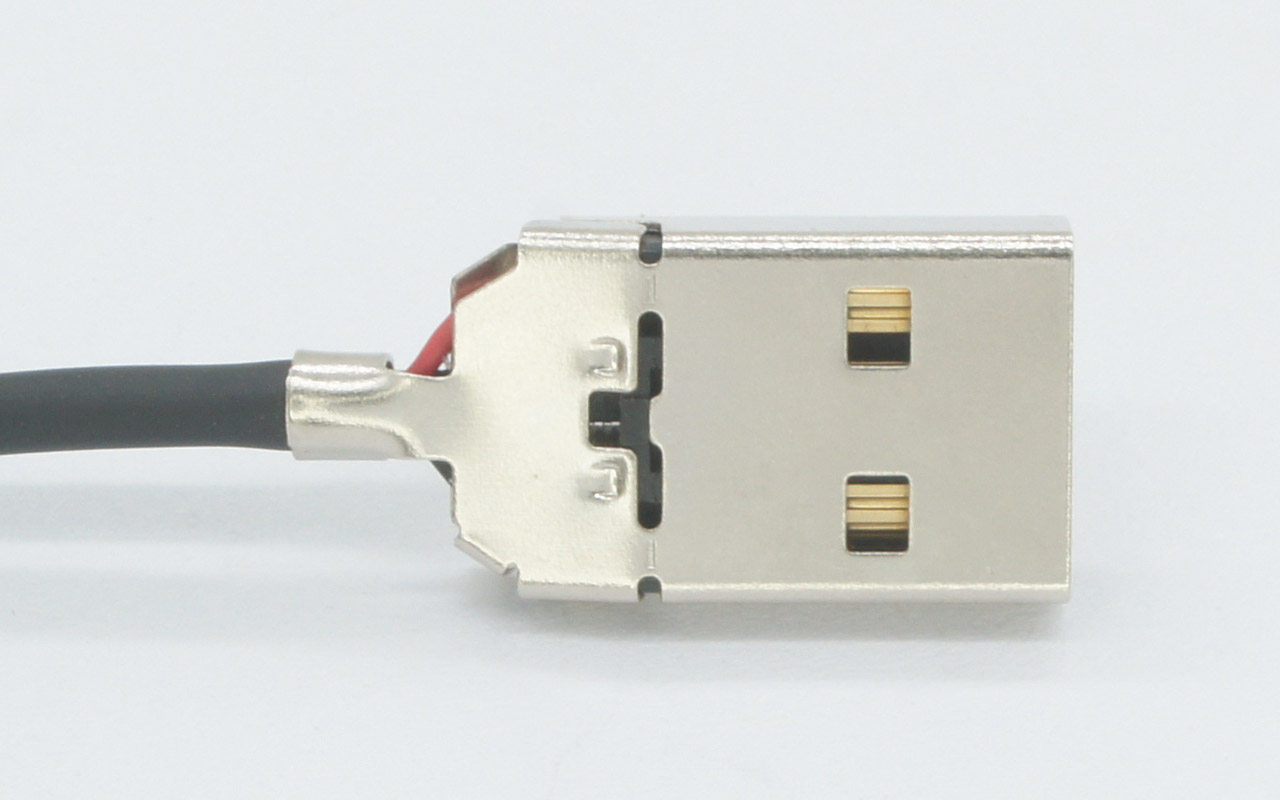

剔除固态保护层,内部上下金属盒盖。

2024年Shokz韶音AS800骨传导耳机充电线拆解报告 AfterShokz Aeropex AS800 & OpenComm ASC100SG & Shokz OpenRun Pro Mini Bone Conduction, Magnetic USB Charger Cord

从USB孔看金手指粗大,继续拆解。

2024年Shokz韶音AS800骨传导耳机充电线拆解报告 AfterShokz Aeropex AS800 & OpenComm ASC100SG & Shokz OpenRun Pro Mini Bone Conduction, Magnetic USB Charger Cord

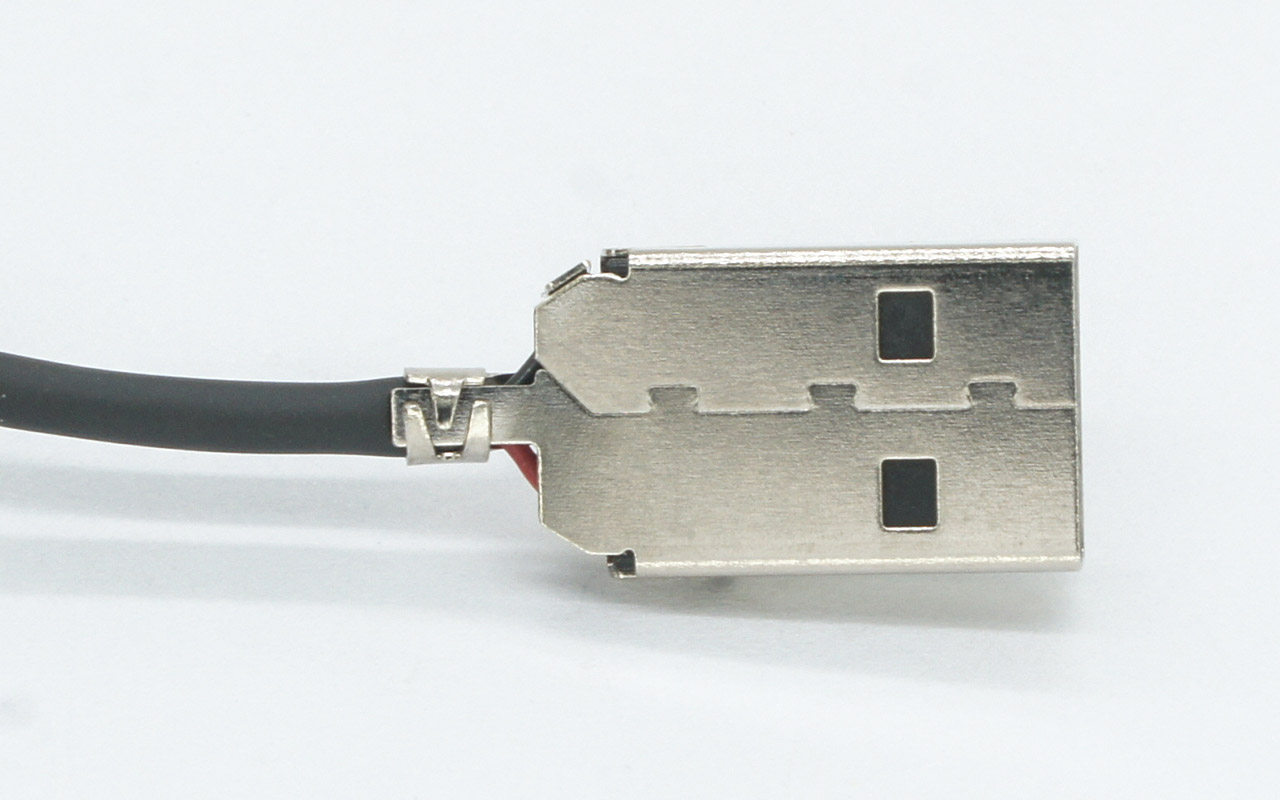

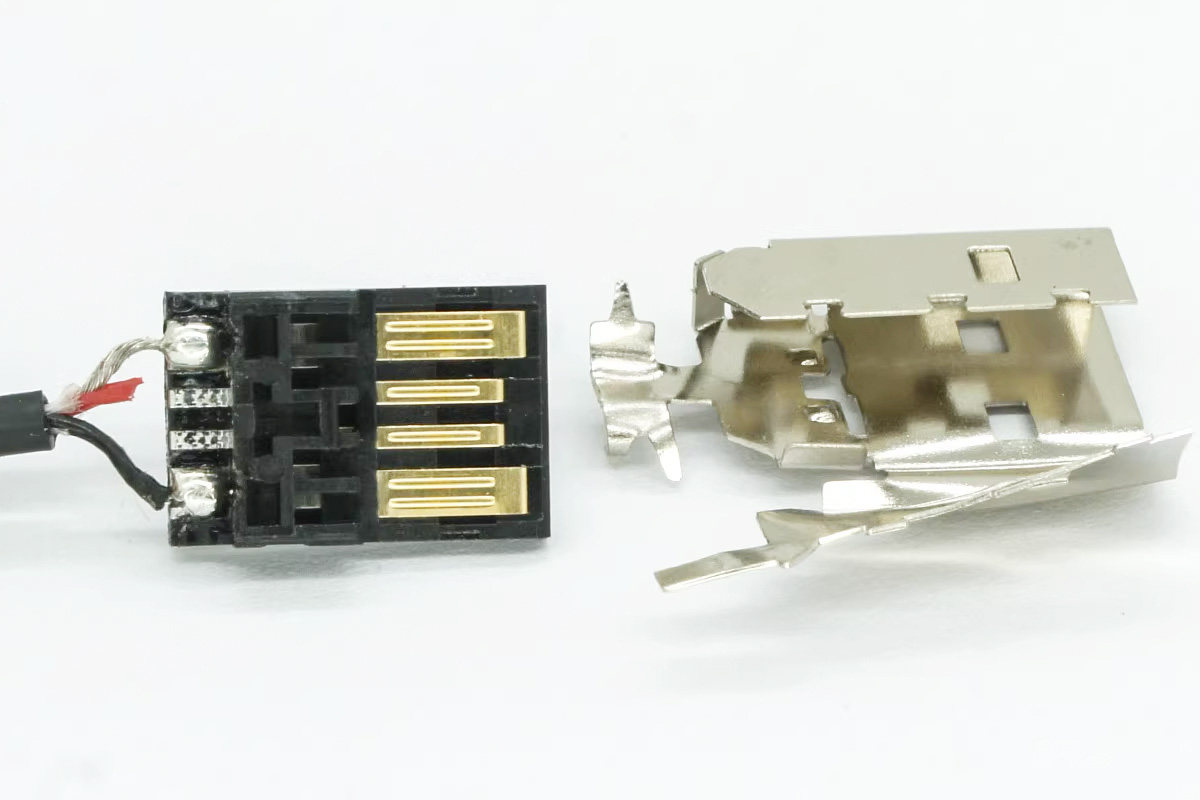

钳子把顶部的金属盖板撕开,接口的金手指粗而且宽大,中间有2道凸起槽,使用时接触点和面结合,细节处理到位。

2024年Shokz韶音AS800骨传导耳机充电线拆解报告 AfterShokz Aeropex AS800 & OpenComm ASC100SG & Shokz OpenRun Pro Mini Bone Conduction, Magnetic USB Charger Cord

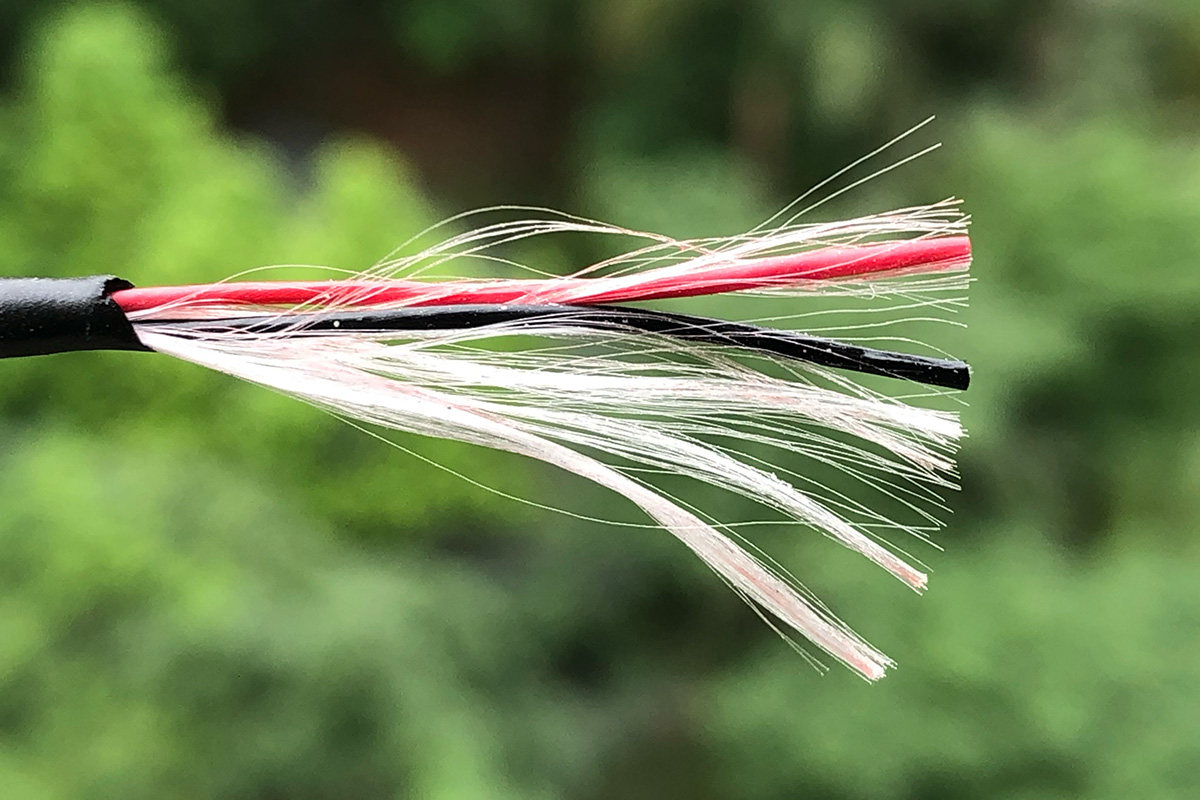

使用打火机烤了一下线缆包裹层,这样可以无损查看线缆内部结构,白色的物质为芳纶纤维,包裹着红色电源线和黑色接地线。芳纶纤维作用有二,其一可以增加线缆的抗拉强度,其二可以起到润滑线缆的作用,增加柔软度。

2024年Shokz韶音AS800骨传导耳机充电线拆解报告 AfterShokz Aeropex AS800 & OpenComm ASC100SG & Shokz OpenRun Pro Mini Bone Conduction, Magnetic USB Charger Cord

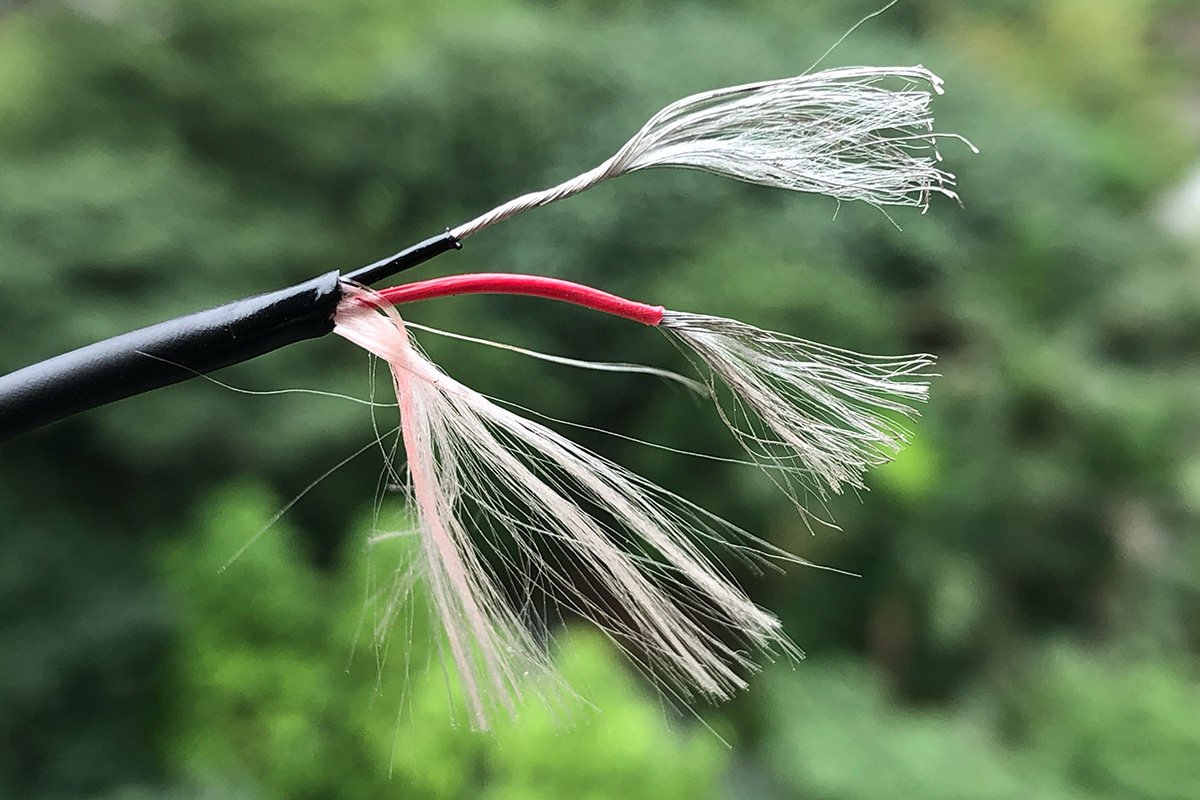

继续拆解一下线缆,红色的电源主供电线和黑色的接地线,内部均是镀锡铜线,用料您可以自行PK。

2024年Shokz韶音AS800骨传导耳机充电线拆解报告 AfterShokz Aeropex AS800 & OpenComm ASC100SG & Shokz OpenRun Pro Mini Bone Conduction, Magnetic USB Charger Cord

继续拆解一下磁吸的头,看下内部结构如何,是否像官网说的那样有保护装置?经过拆解就能无所遁形。

2024年Shokz韶音AS800骨传导耳机充电线拆解报告 AfterShokz Aeropex AS800 & OpenComm ASC100SG & Shokz OpenRun Pro Mini Bone Conduction, Magnetic USB Charger Cord

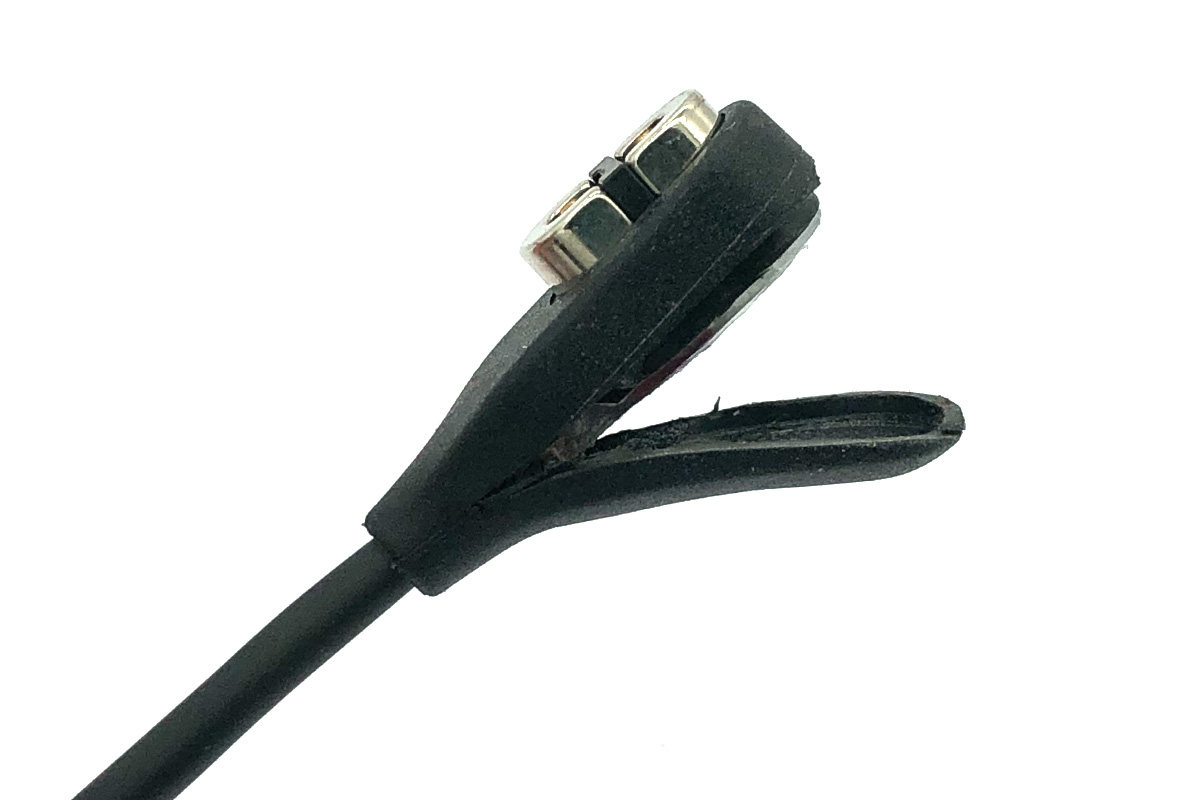

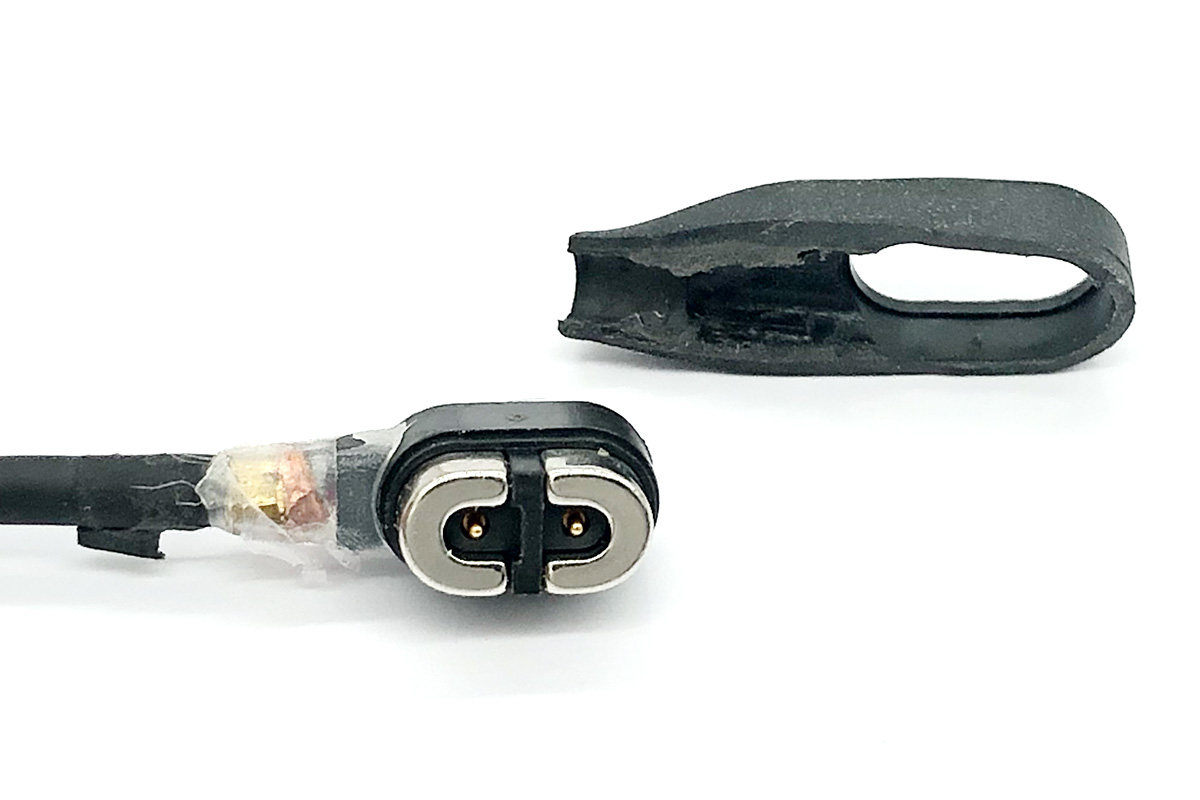

剥开包裹层,内部的透明乳白色注胶手感很硬,只能继续用刀片一点点切割。

2024年Shokz韶音AS800骨传导耳机充电线拆解报告 AfterShokz Aeropex AS800 & OpenComm ASC100SG & Shokz OpenRun Pro Mini Bone Conduction, Magnetic USB Charger Cord

2024年Shokz韶音AS800骨传导耳机充电线拆解报告 AfterShokz Aeropex AS800 & OpenComm ASC100SG & Shokz OpenRun Pro Mini Bone Conduction, Magnetic USB Charger Cord

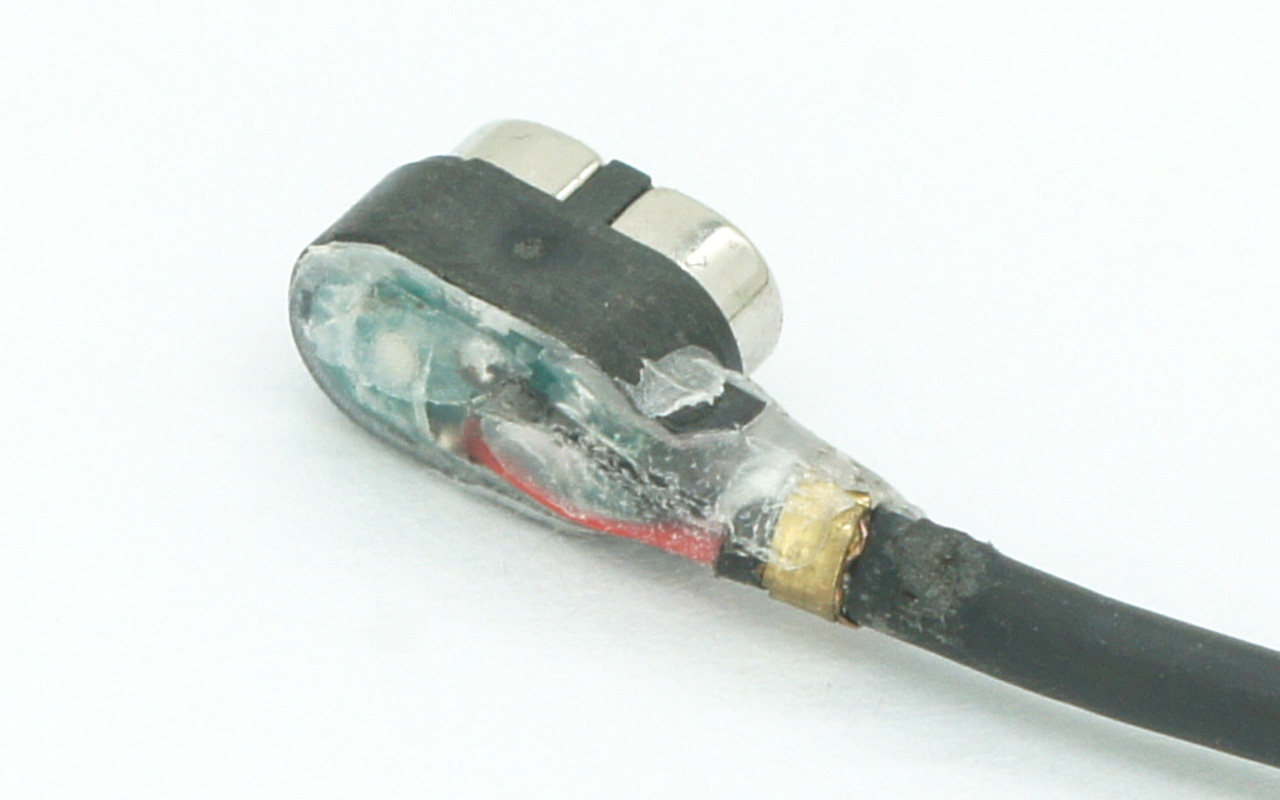

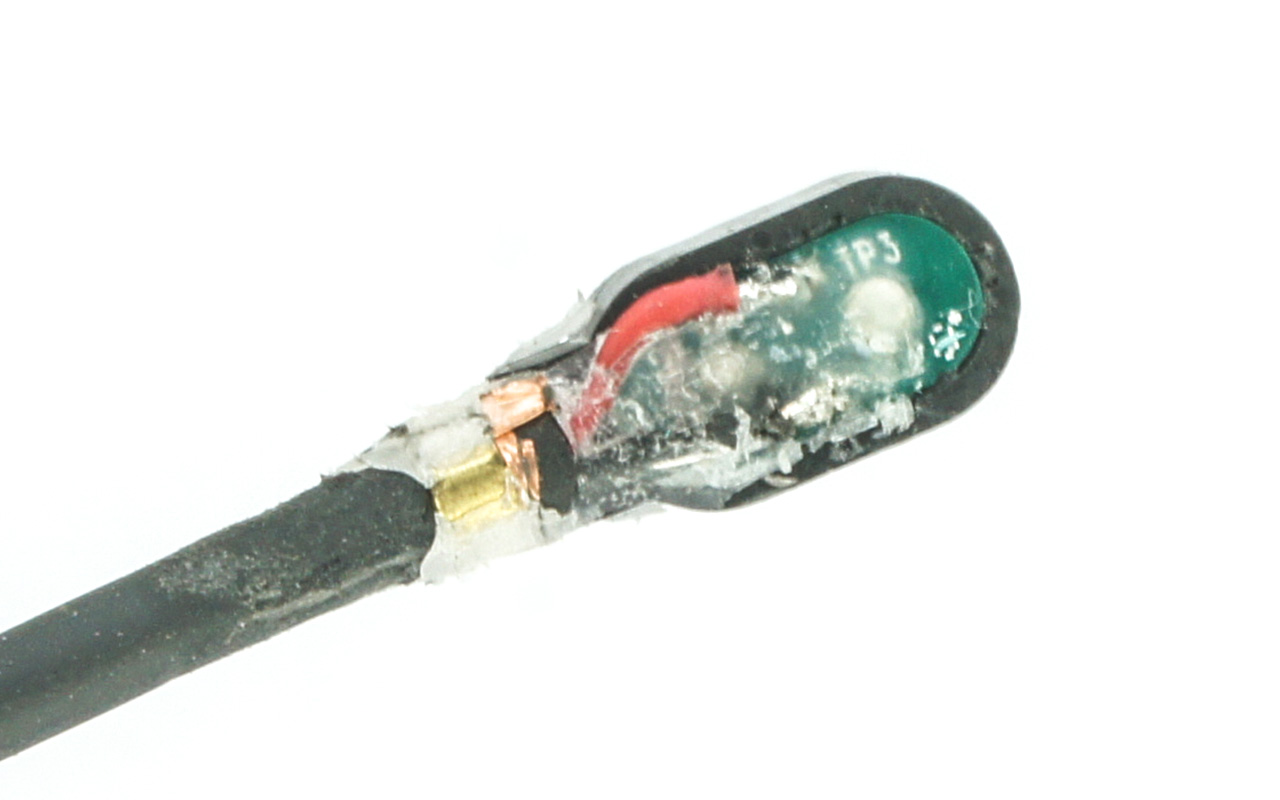

透明注胶很硬,无法完整清理干净,仔细看了一下,就是黑色和红色2条线焊接在PCB底盘上。

2024年Shokz韶音AS800骨传导耳机充电线拆解报告 AfterShokz Aeropex AS800 & OpenComm ASC100SG & Shokz OpenRun Pro Mini Bone Conduction, Magnetic USB Charger Cord

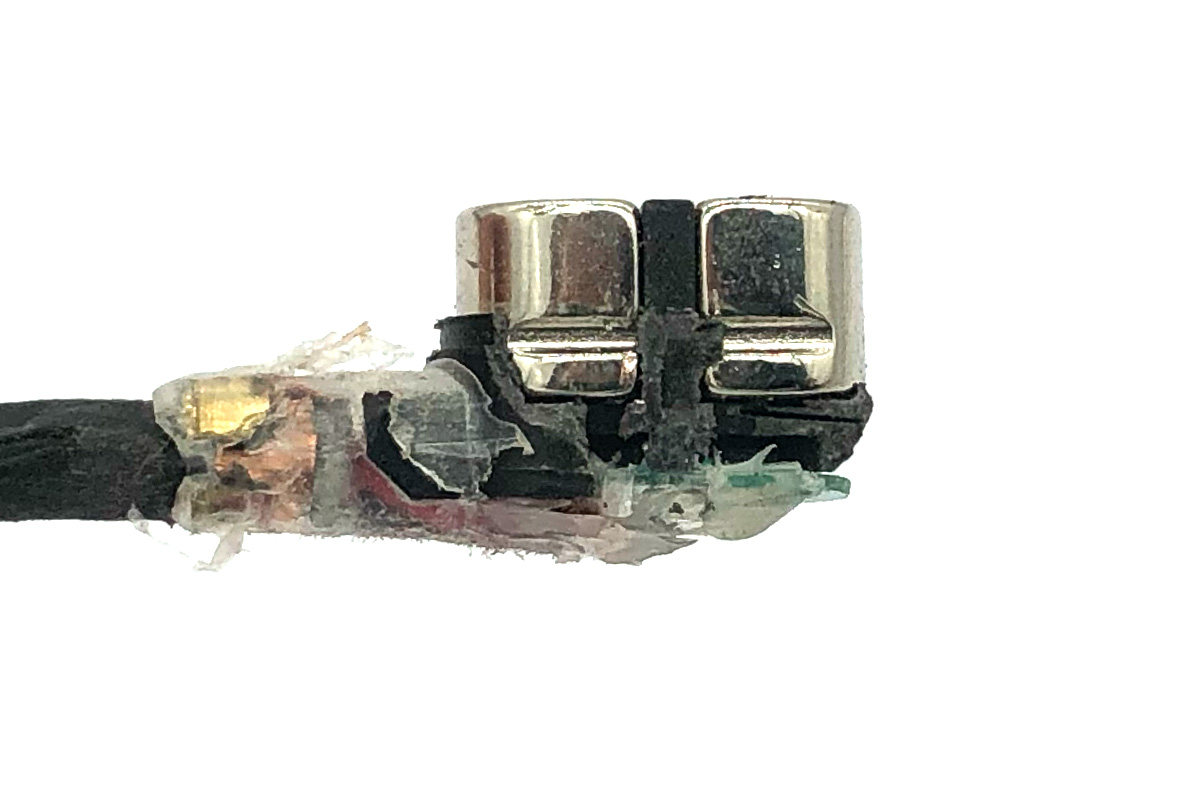

切割了硬质的环型固定圈套,内部能看到PCB和磁吸头是二层分开设计。

2024年Shokz韶音AS800骨传导耳机充电线拆解报告 AfterShokz Aeropex AS800 & OpenComm ASC100SG & Shokz OpenRun Pro Mini Bone Conduction, Magnetic USB Charger Cord

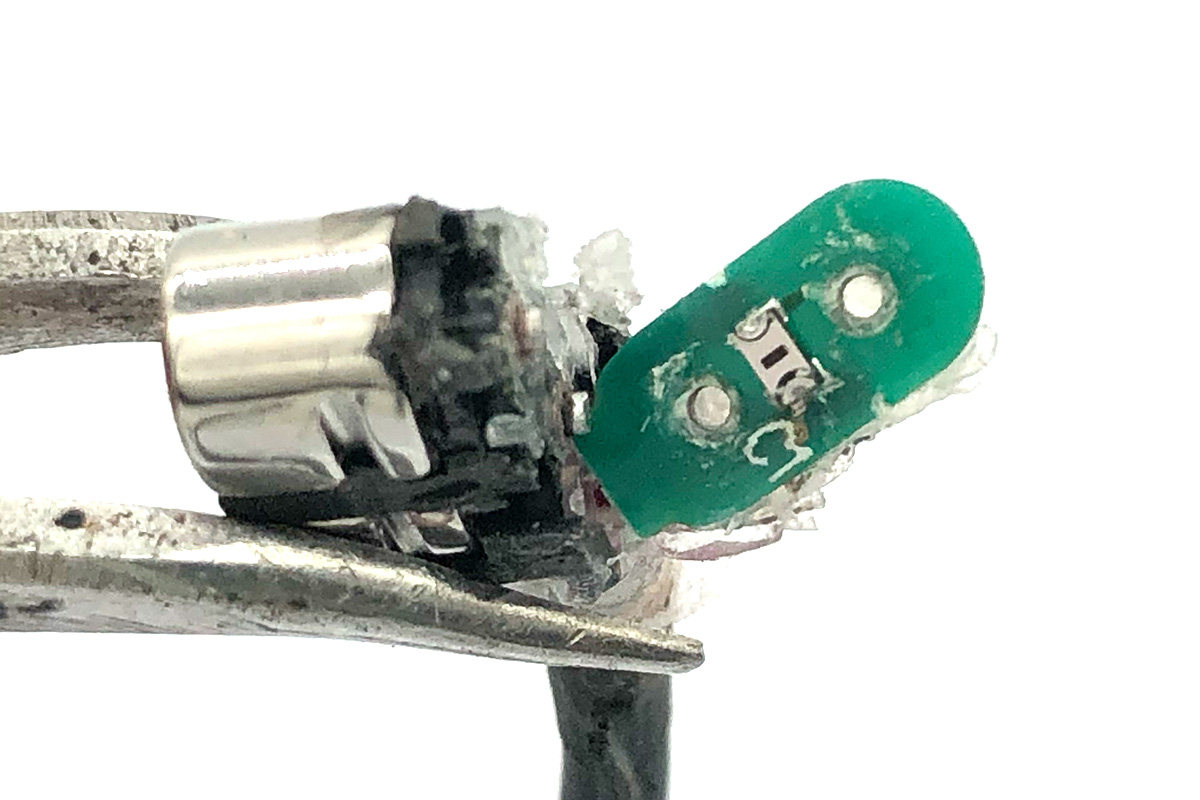

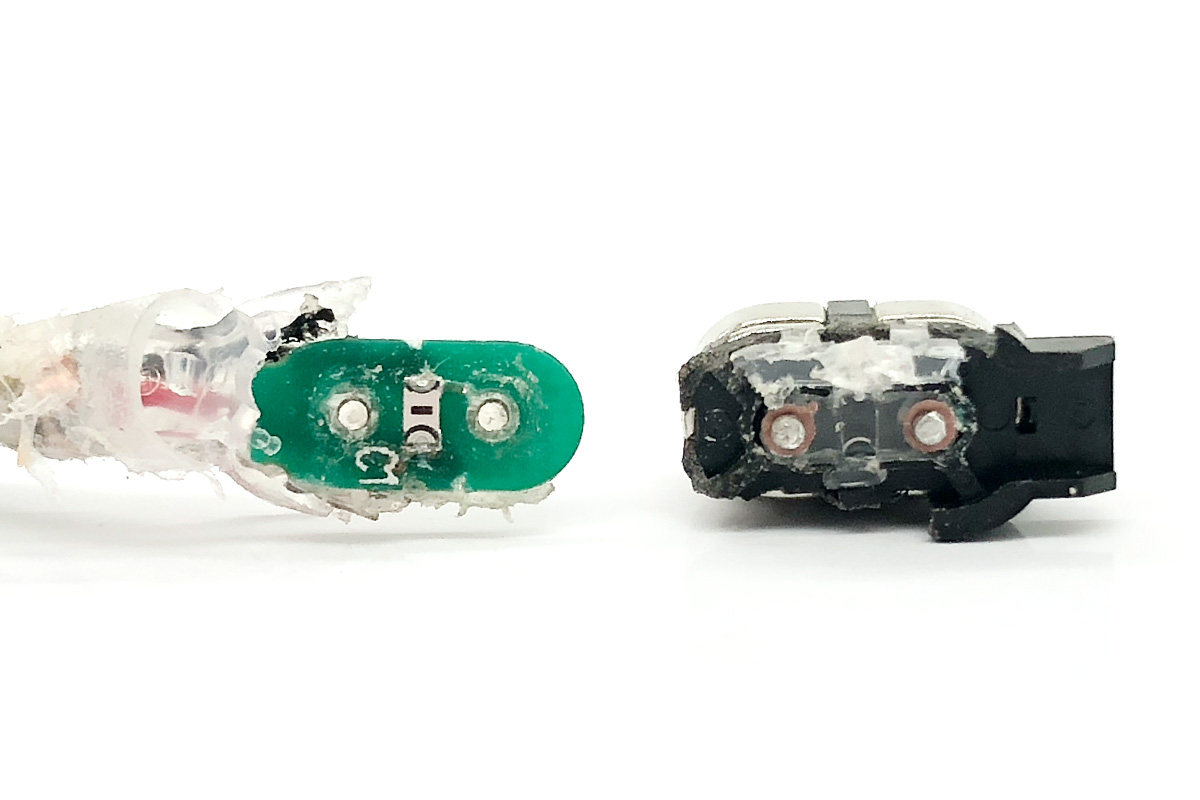

强行破坏性掰开后,PCB 和2个磁吸触点分离,绿色PCB底板上有一个电子元器件,考虑到就是电源和接地线,是其他芯片的可能性不大,接下来用万用表验证一下自己的猜想。

2024年Shokz韶音AS800骨传导耳机充电线拆解报告 AfterShokz Aeropex AS800 & OpenComm ASC100SG & Shokz OpenRun Pro Mini Bone Conduction, Magnetic USB Charger Cord

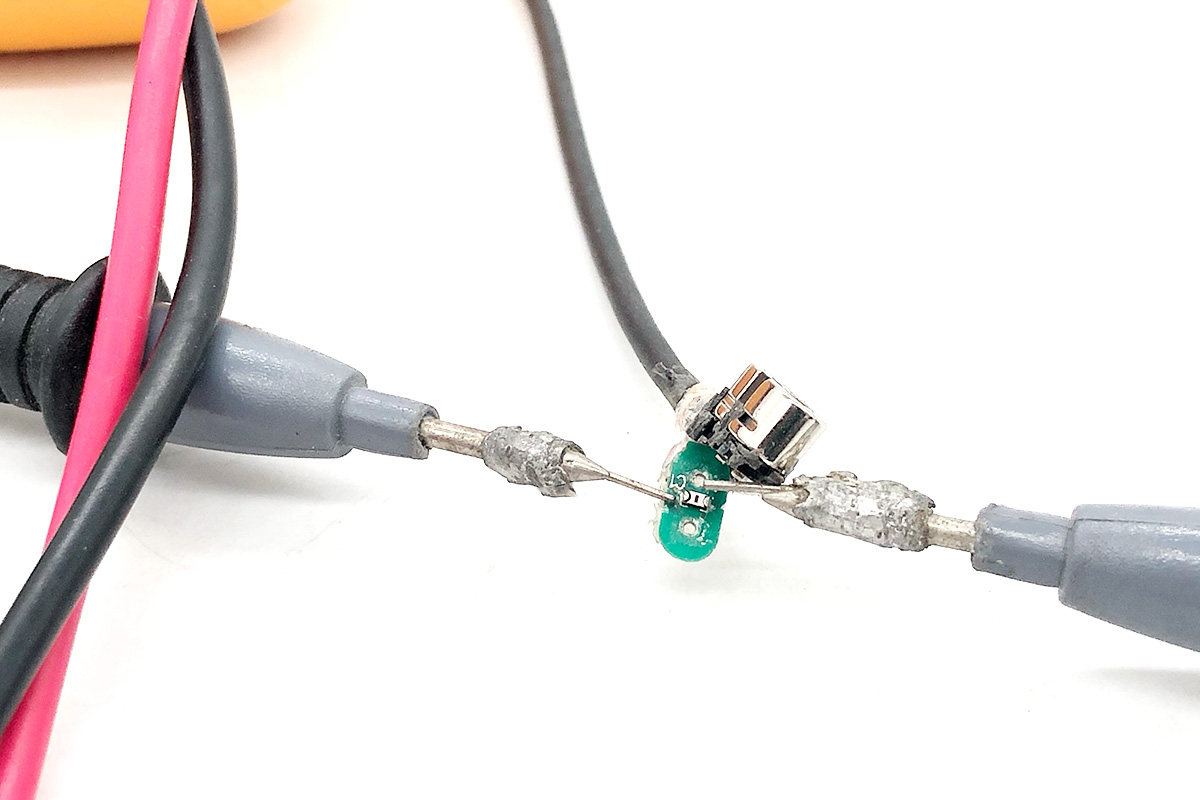

经过测试,证实了就是一个正极的浪涌电阻,在电源正极上设置浪涌电阻是一种常用的浪涌抑制方法。浪涌电流是指在短时间内出现的瞬态电流,其幅值远高于正常工作电流,会对电路造成损坏。浪涌电阻可以限制浪涌电流的幅值,从而保护耳机。(简单说人话:就是加了一个防止大电流的保险)

2024年Shokz韶音AS800骨传导耳机充电线拆解报告 AfterShokz Aeropex AS800 & OpenComm ASC100SG & Shokz OpenRun Pro Mini Bone Conduction, Magnetic USB Charger Cord

原装的东西,考虑比较周到,细节处理完善,产品质量有保障,售后事少,这就是宝宝一直坚持做正品的重要原因之一。

拆解到这里,是什么货,质量如何,大家都有自己的客观判断,宝宝并不生产,只是一个草根搬运工,别家都是美图PS,宝宝坚持用实物拍摄和拆解展现产品,希望能帮到您挑到满意的产品,如果您收到货使用上遇到了什么问题,请您及时联系宝宝处理,切勿随意中差评,感谢!
