最近收了同行送来的 原装扩展坞线缆，成色九新，略有灰尘和细微蹭痕（介意者慎拍）。价格虽然不算美丽，但胜在线缆柔软，长度为黄金比例的 1 米，且支持全功能，应用环境广泛。线缆标签完整，分别为 SC10Q89610 03X7451 和 SC10S97545 03X7610，均支持 20V3A 60W 功率。其中少量线缆还带有雷电 3 40G、USB3.2 Gen2 和 PD3.0 等功能。这批线缆工艺一致，适用于联想 ThinkPad T580 和 T590 USB-C 扩展坞，同时兼容各个品牌显示器连接，并支持反向充电。
老鸟可以直接跳到拆解环节！
关键词：应用测试 实物拍摄 线缆拆解
应用测试
USB-C 电缆 1 m 可让您轻松将 USB-C 笔记本电脑与其他 USB-C 配件和显示器连接。它支持 10 Gbps 数据速率、20V/3A 60W 功率，可与 USB-C 坞站、支持 4K 视频的 USB-C 显示器和其他 USB-C 设备配合使用。长度为 1 m (3’3″)。

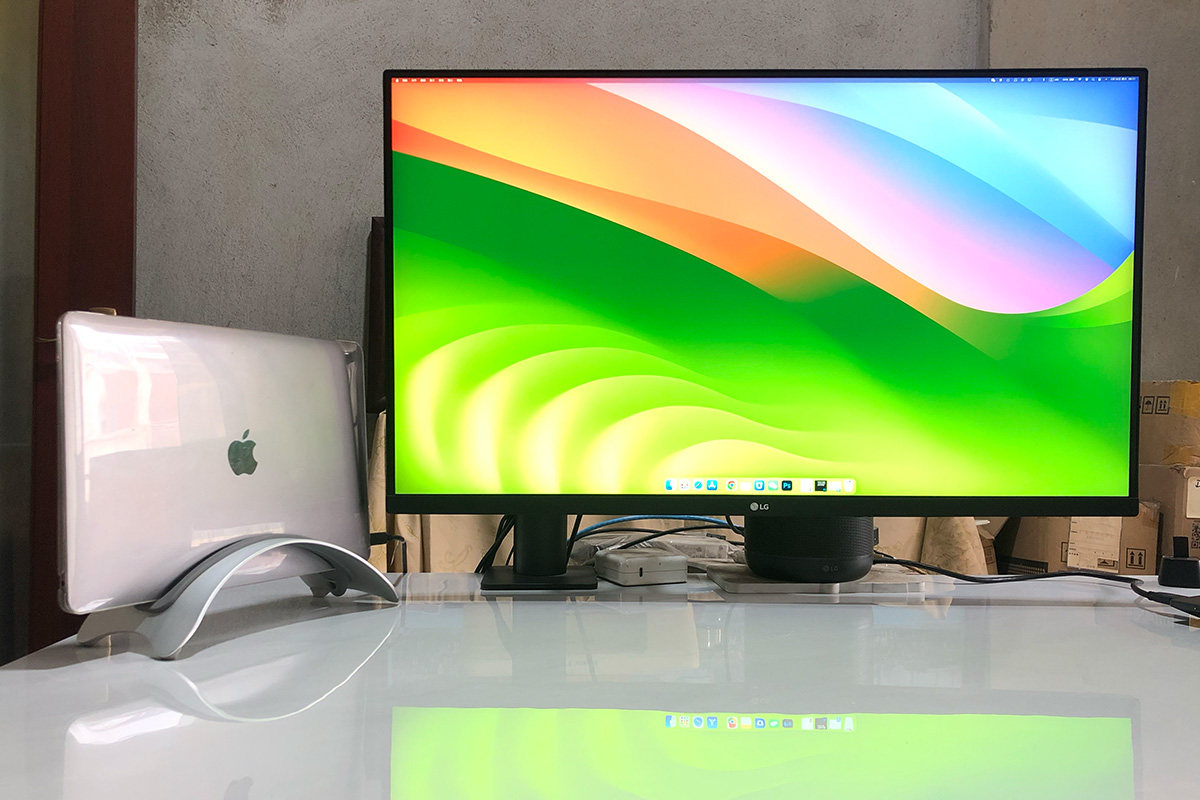

宝宝自己用的Macbook Air M1 实测，外接LG 4K 显示器，可以通过无线键盘唤醒，Macbook air M1 秒变小主机使用。

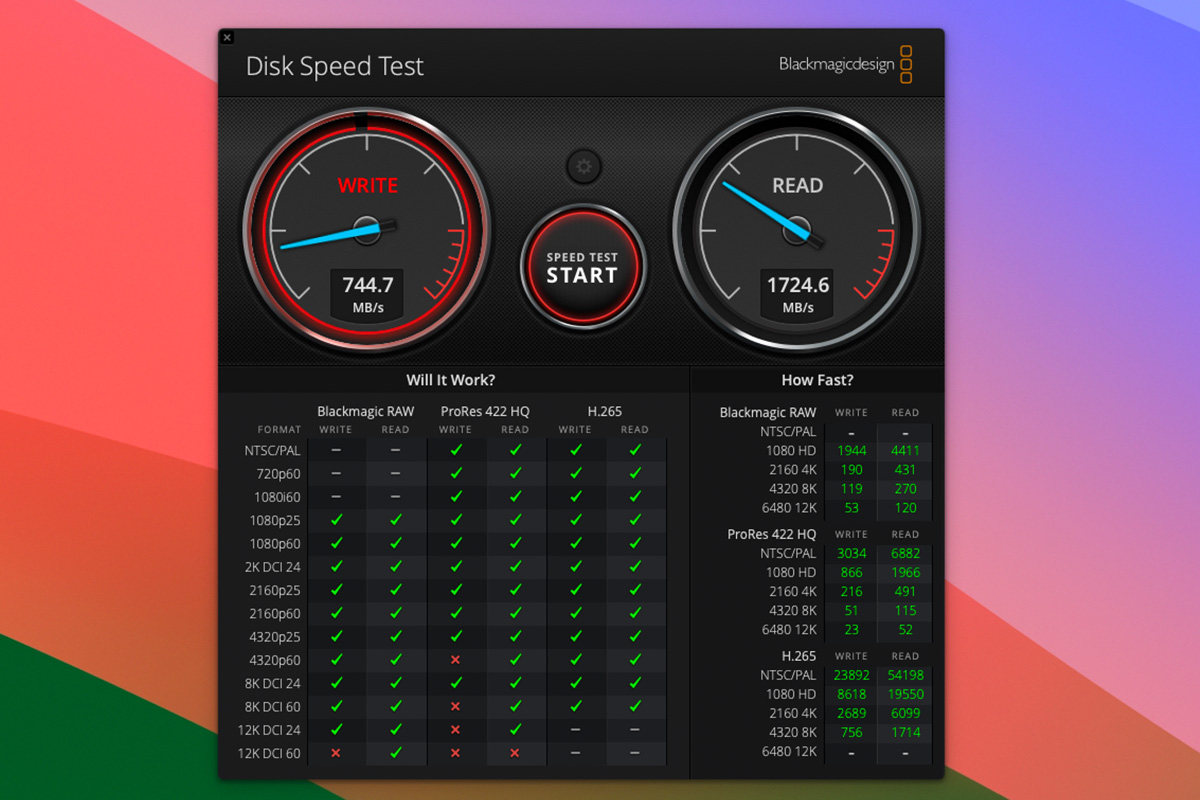

同样是自己用的阿卡斯基雷电3 硬盘盒测速，在读取速度达到 1724.6 MB/s 的情况下，传输 10 GB 数据需要 5.94 秒。这个读取速度快，可以满足大多数应用的需求。例如，在视频编辑中，可以快速加载和编辑高清视频。在游戏场景中，可以快速加载游戏地图和资源。

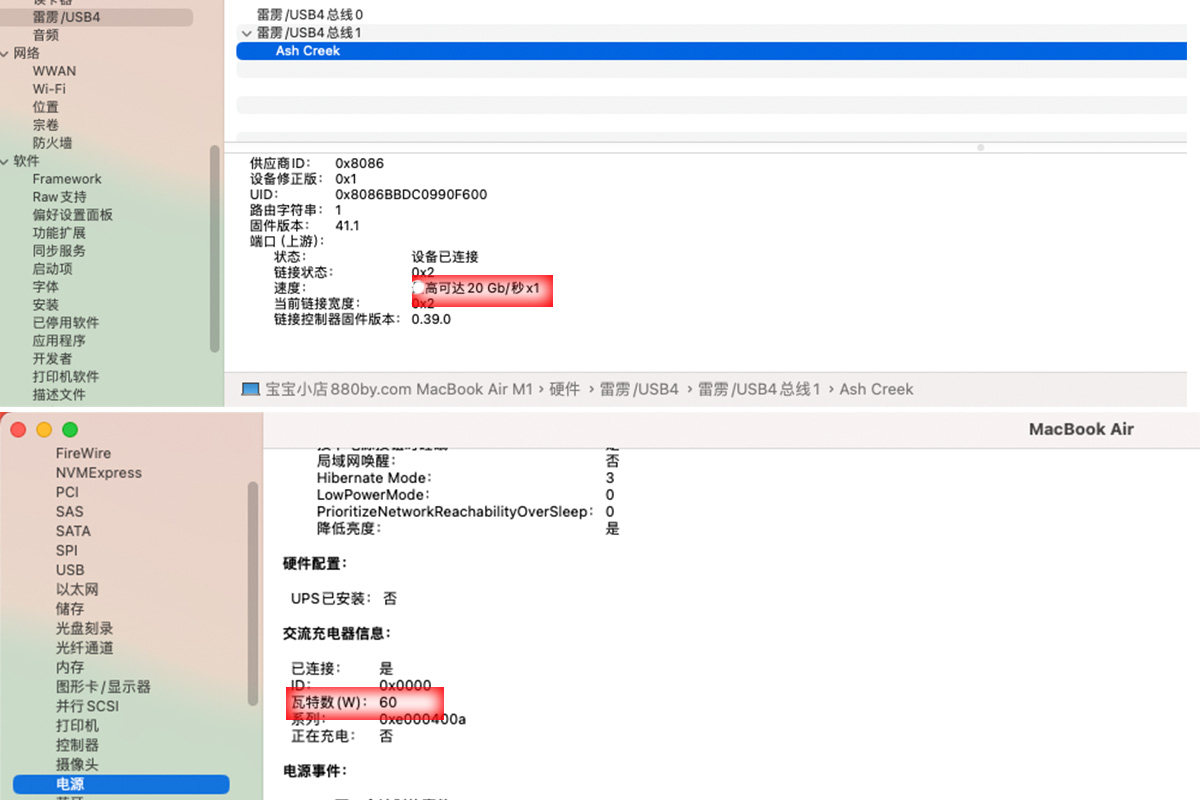

宝宝实测支持20Gb/秒速度，功率60瓦充电，能满足大多数使用场景了。
- 视频传输：连接显示器、投影仪等设备，传输高分辨率视频，例如 4K 或 8K 视频。
- 数据存储：连接外部硬盘、SSD 等存储设备，快速传输文件。
- 网络连接：连接网卡等设备，实现高速网络连接。
- 其他设备：连接支持 USB-C 接口的智能手机、平板电脑、笔记本电脑等设备，进行数据传输、充电等操作。
充电功率 60W 可以满足大多数设备的充电需求，可用于以下设备：
- 智能手机：大多数智能手机支持 60W 或更高功率的快充，可以快速充满电。
- 平板电脑：大多数平板电脑支持 60W 或更高功率的快充，可以快速充满电。
- 笔记本电脑：部分轻薄型笔记本电脑支持 60W 的充电功率，可以满足日常使用需求。

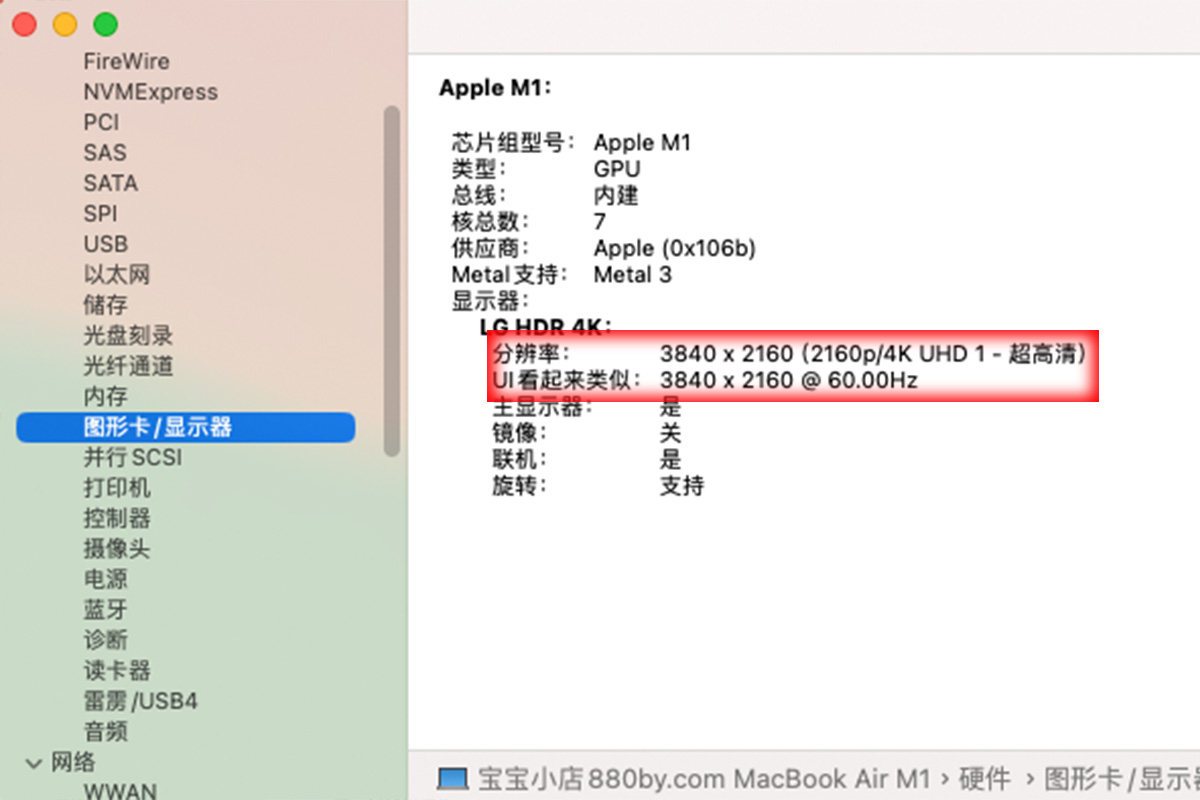

连接显示器实测支持4K 60HZ 。3840×2160 分辨率，（实际上网友实测支持5K 和8K 60HZ ，宝宝无实测环境，此结果持保留意见）

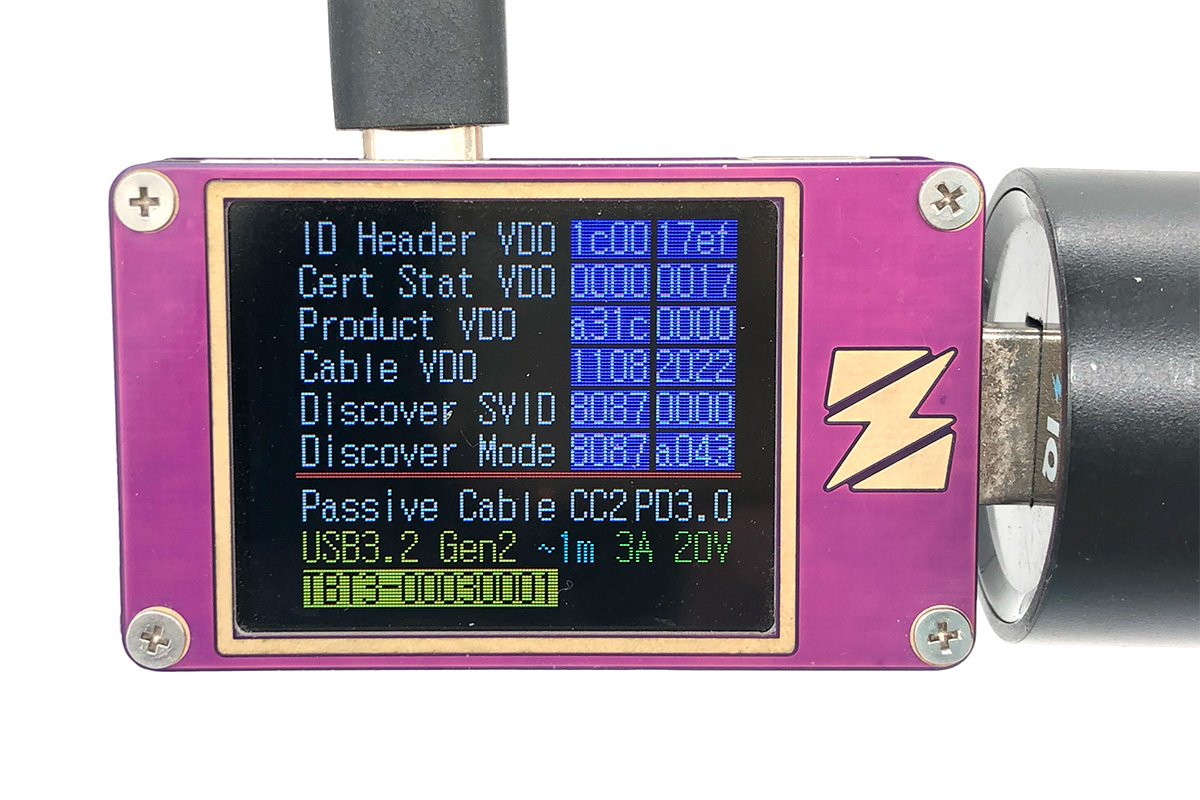

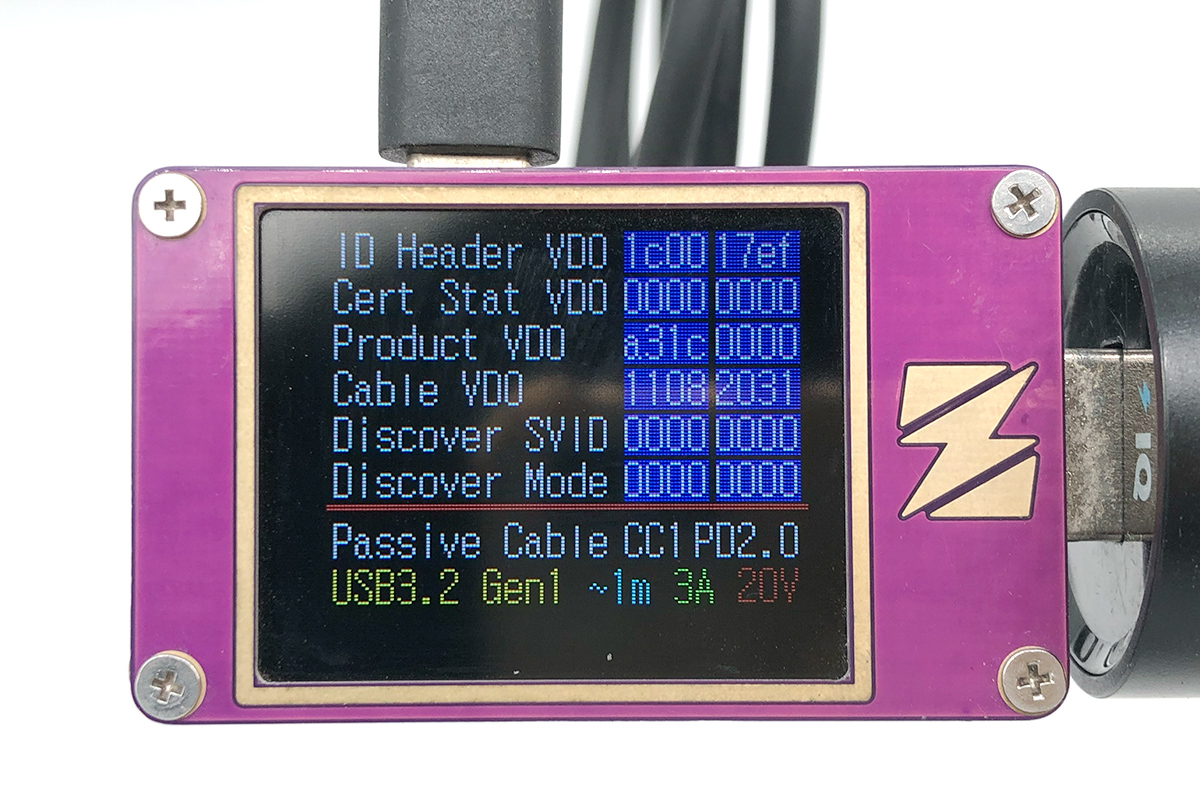

SC10Q89610 03X7451 SC10S97545 03X7610 均为20V 3A 60W 功率，被动式20g ， 支持PD2.0 快充协议。
SC10W67433 实测为雷电3 40g ， 同样为20v 3A. 60瓦充电功率，适用于更高要求的外接雷电3 拓展坞，外置显卡，声卡，视频编辑，雷电3/4/usb4 的移动硬盘盒。传输速度在25g 左右。

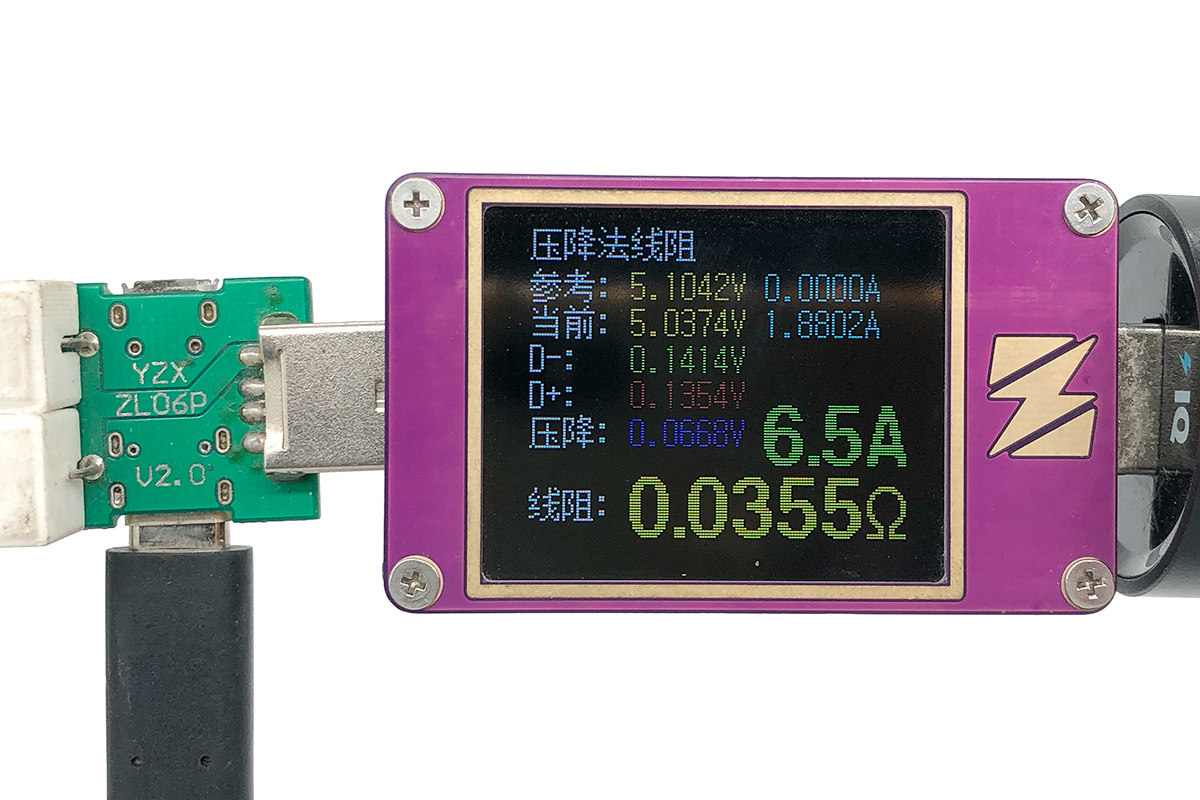

线缆的电阻越小，说明线缆的导电性越好，传输损耗越小。对于额定电流为 6.5A 的线缆，0.035Ω 的电阻是比较小的，可以满足大多数应用的需求。
实物拍摄
线缆比较柔软，缺点也有，容易粘灰尘，清理也简单，用抹布一擦完事，宝宝此次到货为同行送来的，外观有细微灰尘和蹭痕，无伤大雅，也不影响使用，钱多要求高的朋友绕行！

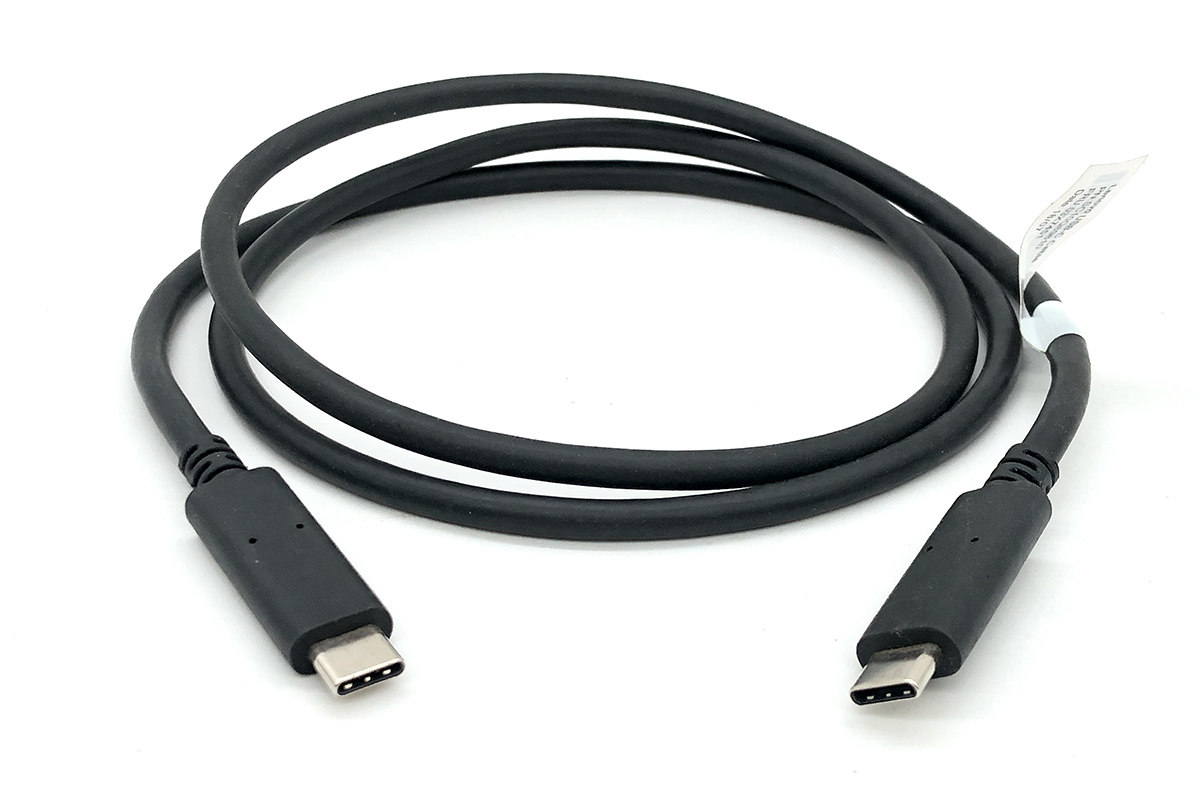

为方便称重，用扎带约束了一下，实测重量44.46g, 长度为1米。

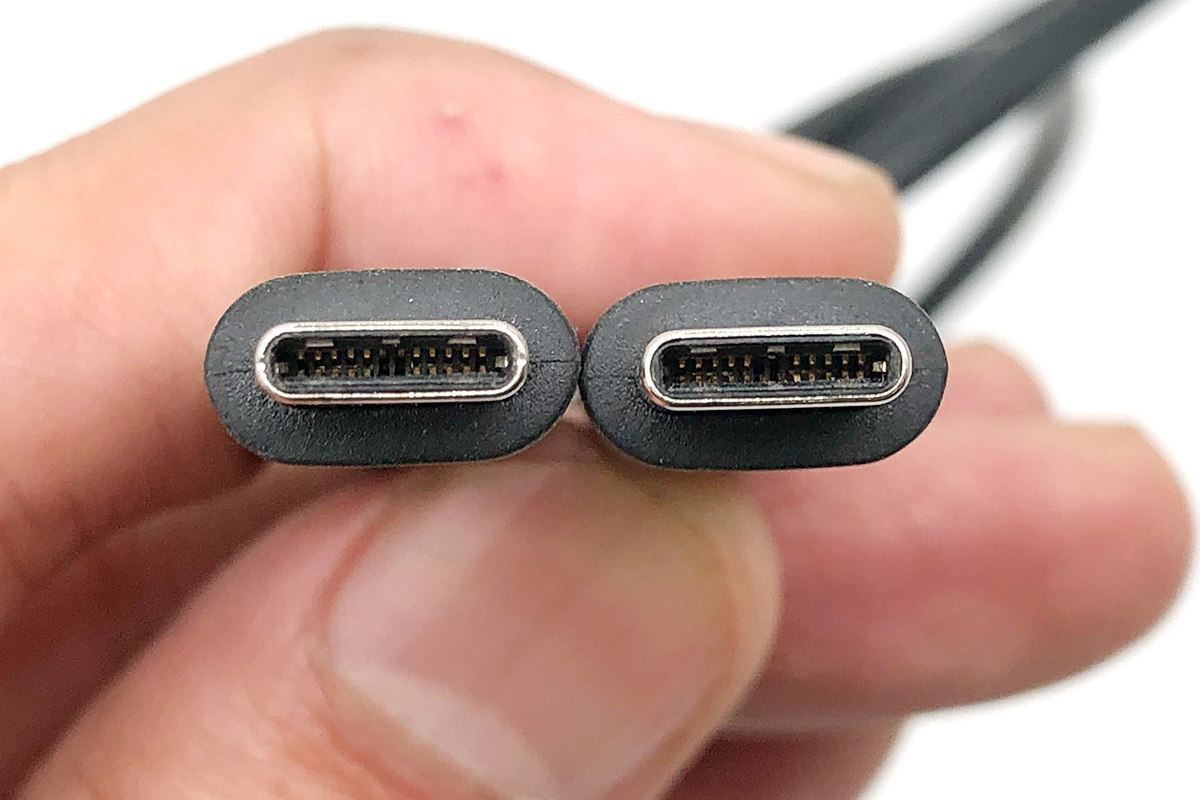

接口特写，看起来像满针，又不像，等下到拆解环节可以验证到底是不是！

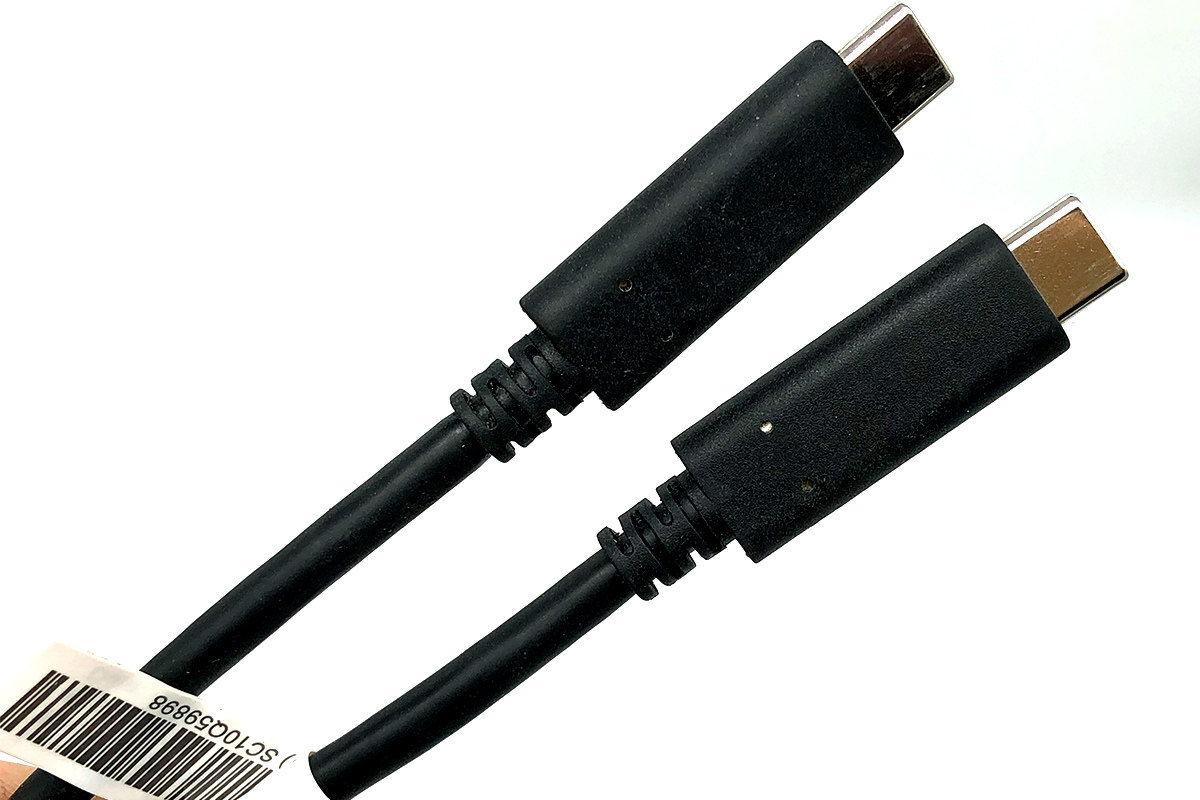

二側接头特写，

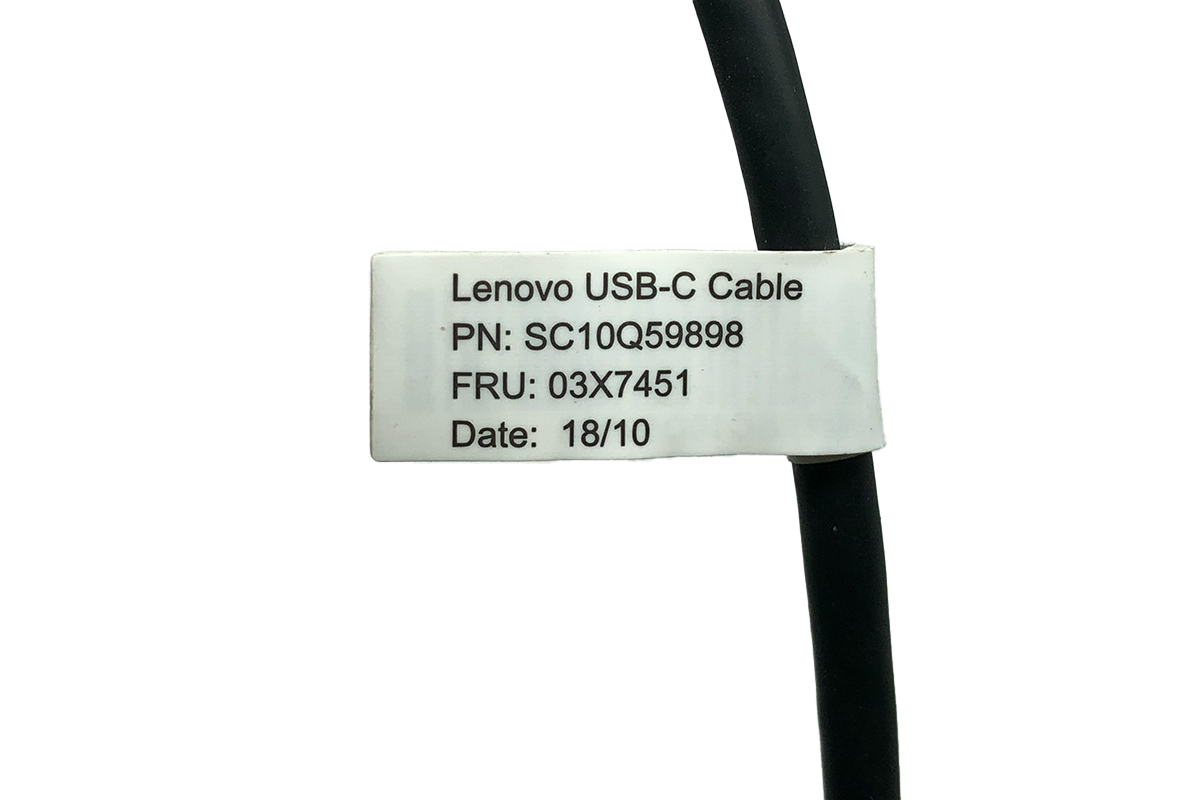

标签正反面特写，另外一个标签03X7610 差别就是数字，生产日期18年/10 月，到19/20年不等。非关键指标，可以忽略！
线缆拆解：

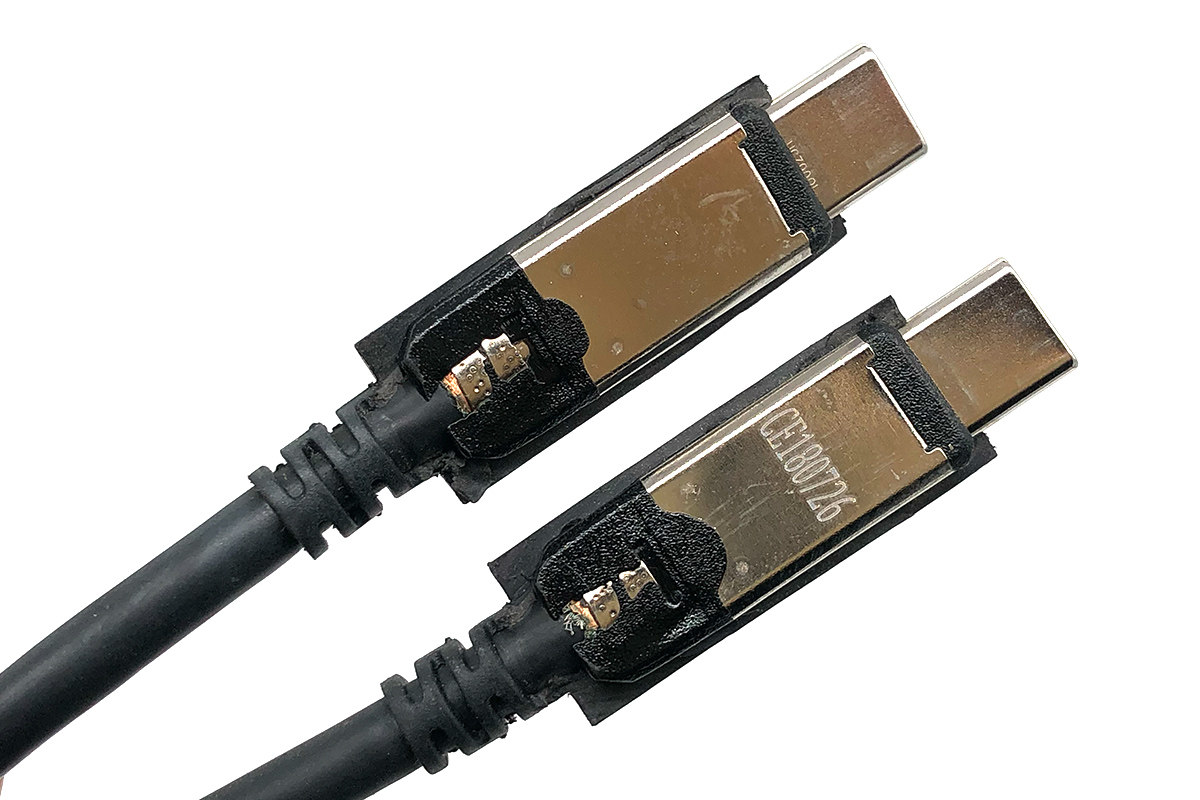

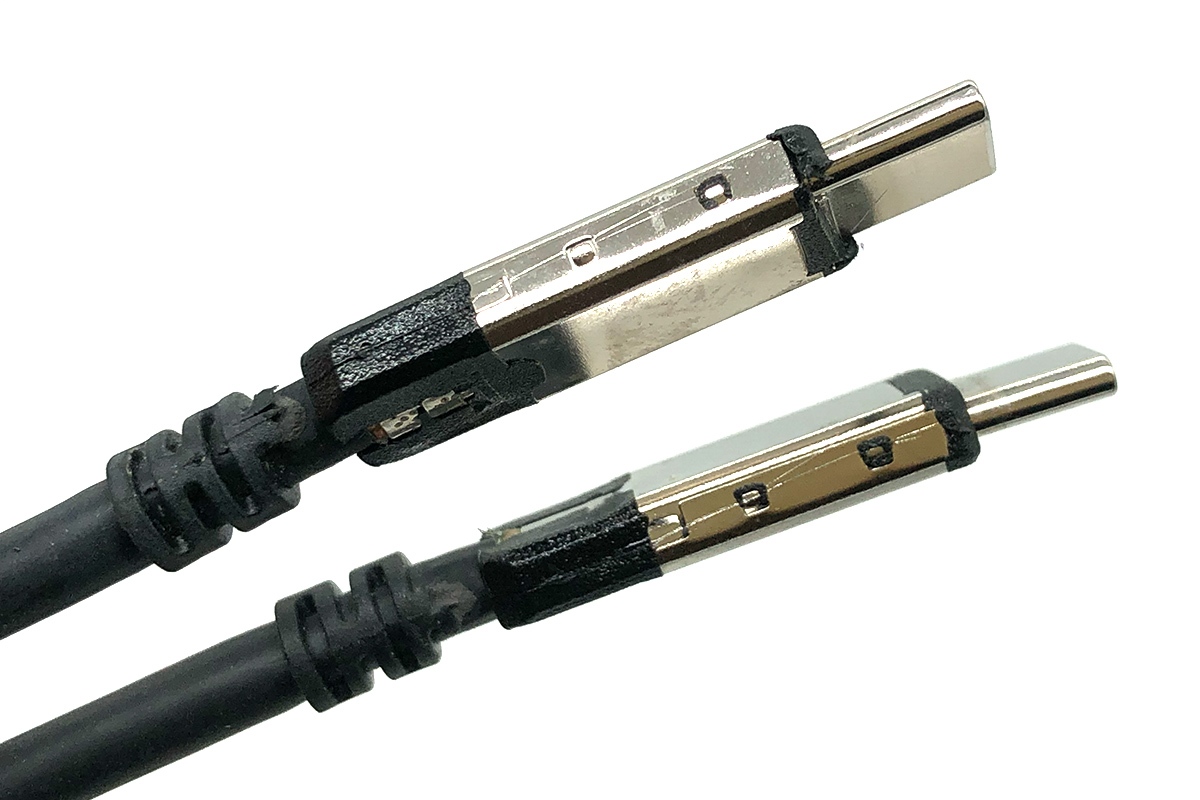

直接进入拆解环节，用美工刀划拉开表面包裹到软橡胶包裹层，接头的横截面如下，内部有一头的接口有明显的刚印代码：CE180726，不知道是不是日期的意思，有熟悉大神欢迎指点。

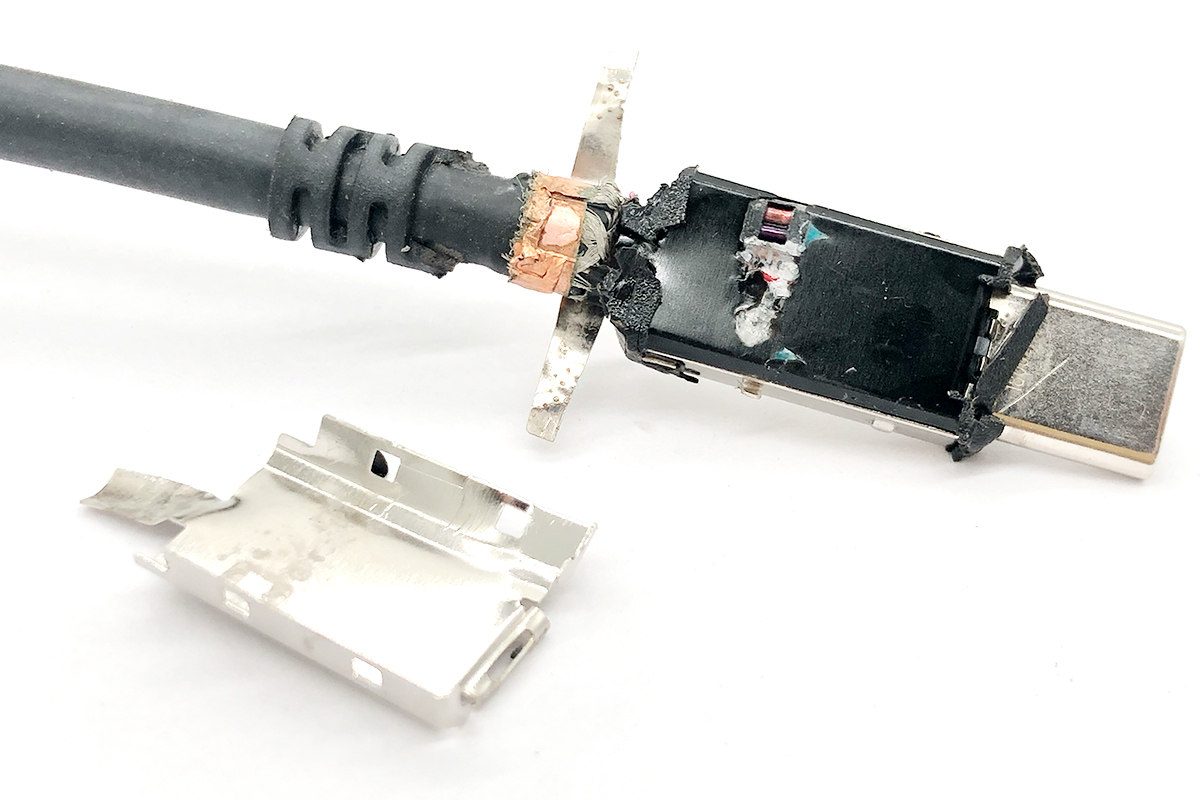

类似合页式的设计，上下二层通过卡扣链接
拆开盖板内部还有黑色的注胶层，清理完黑色胶层，底部是蓝色的固态胶保护层，接口2側都能看到明显刚印代码。
图片下面这条线接口出能看到E_marker 芯片，E-Marker 芯片，全称 Electronically Marked Cable，是一种用于 USB Type-C 线缆的电子标签芯片。它可以存储线缆的相关信息，上面测试部分，读取的就是存在这IC内信息。

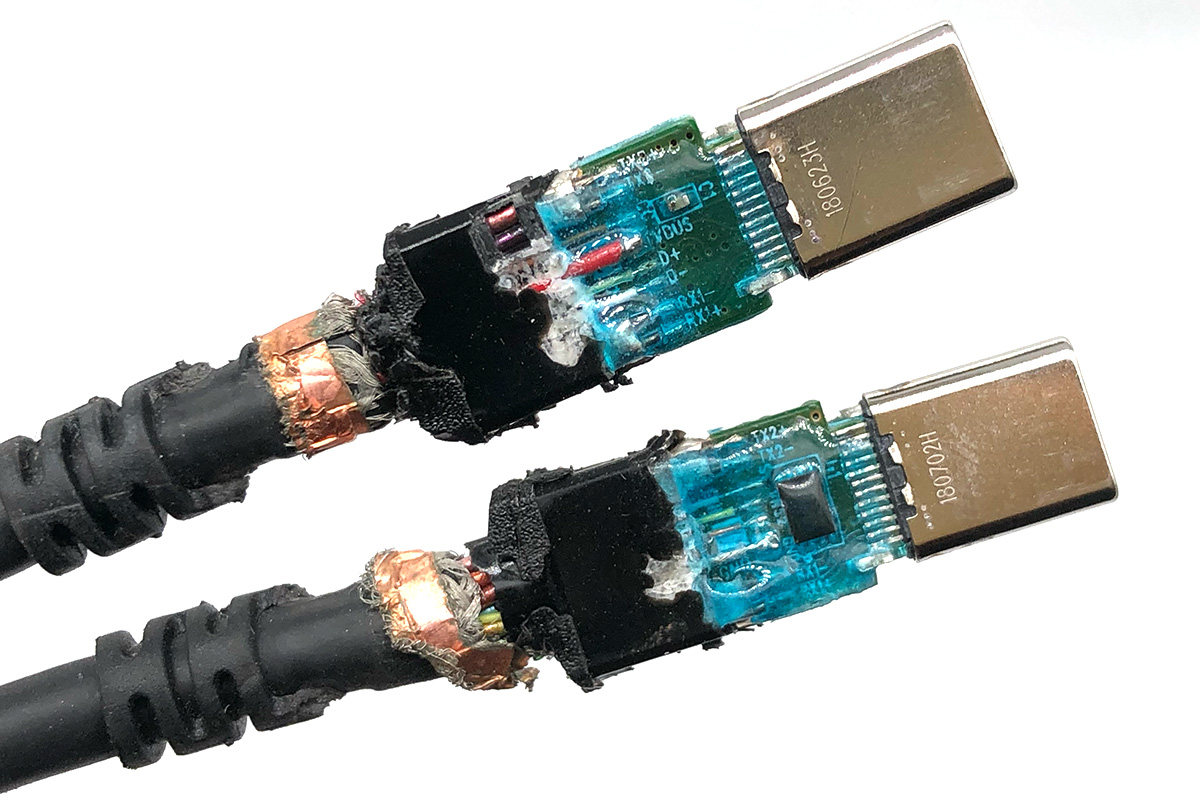

线缆2头同时开拆的，展示的也是2头的背面，正反面均有蓝色的大注胶层保护。

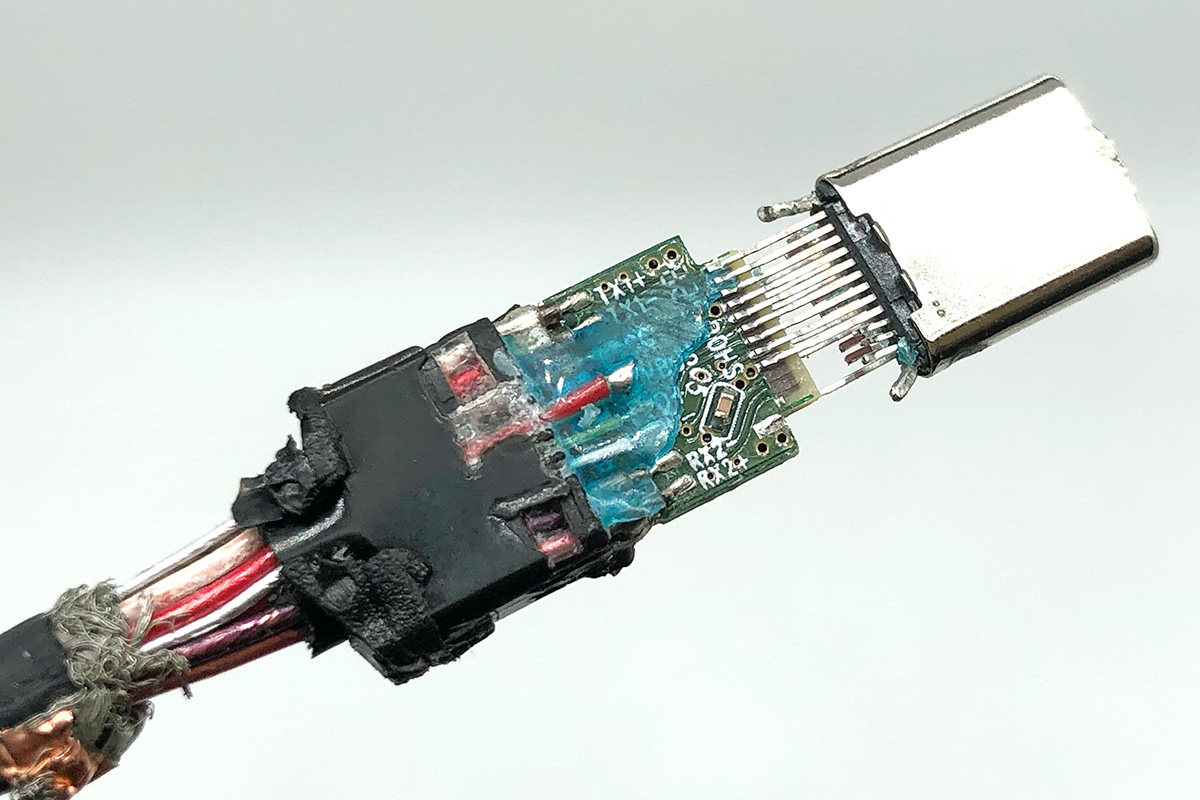

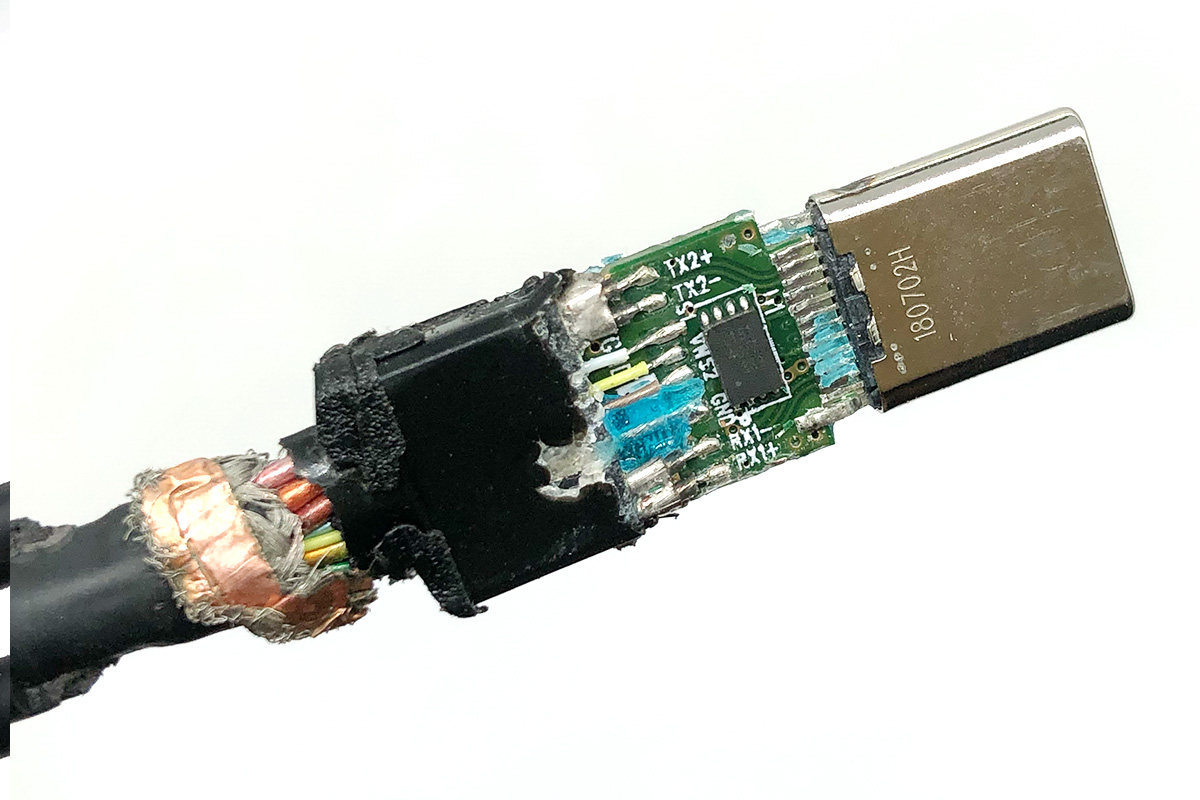

刀片清理掉蓝色的胶层，内部的E-marker 芯片特写，此处可以看到每条线缆的焊接点都比较饱满，非一般小厂能做出来的工艺。
本想拆掉TYPE C 罩子，看下是否满针，用力过猛，连着针脚连根拔起，也能看清楚确实是满针了！

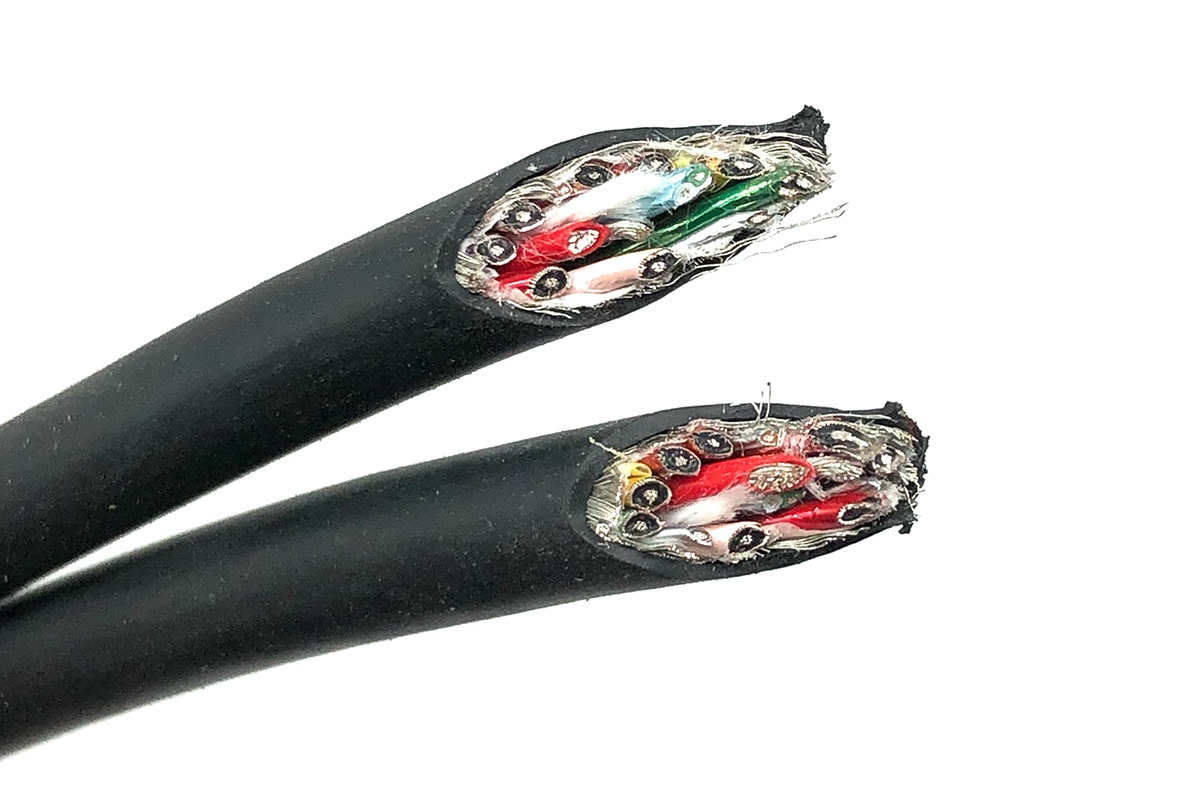

线缆横截面特写，内部线芯一览无遗，红色主供电显得格外粗壮一点，大一点的品牌，在这些细节上一直很在线。

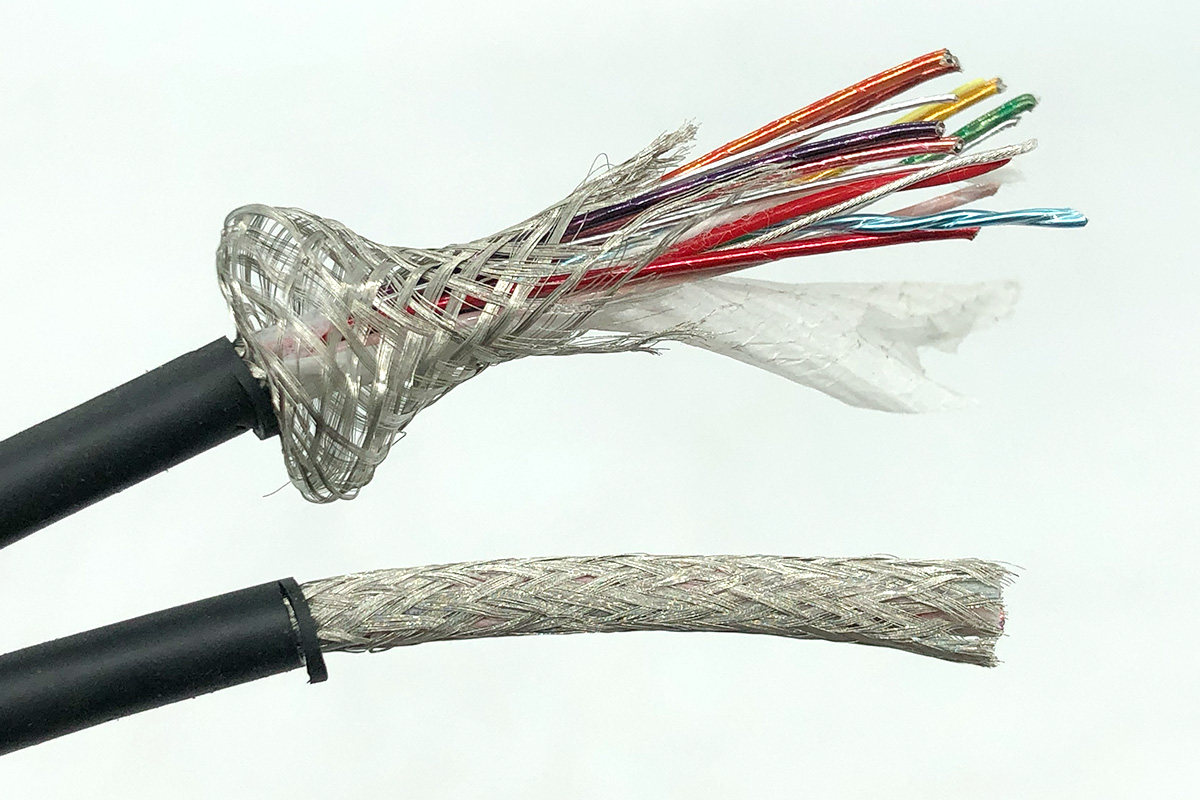

屏蔽线绵密厚实，次之为乳白色包裹层，再次之为同轴线芯。

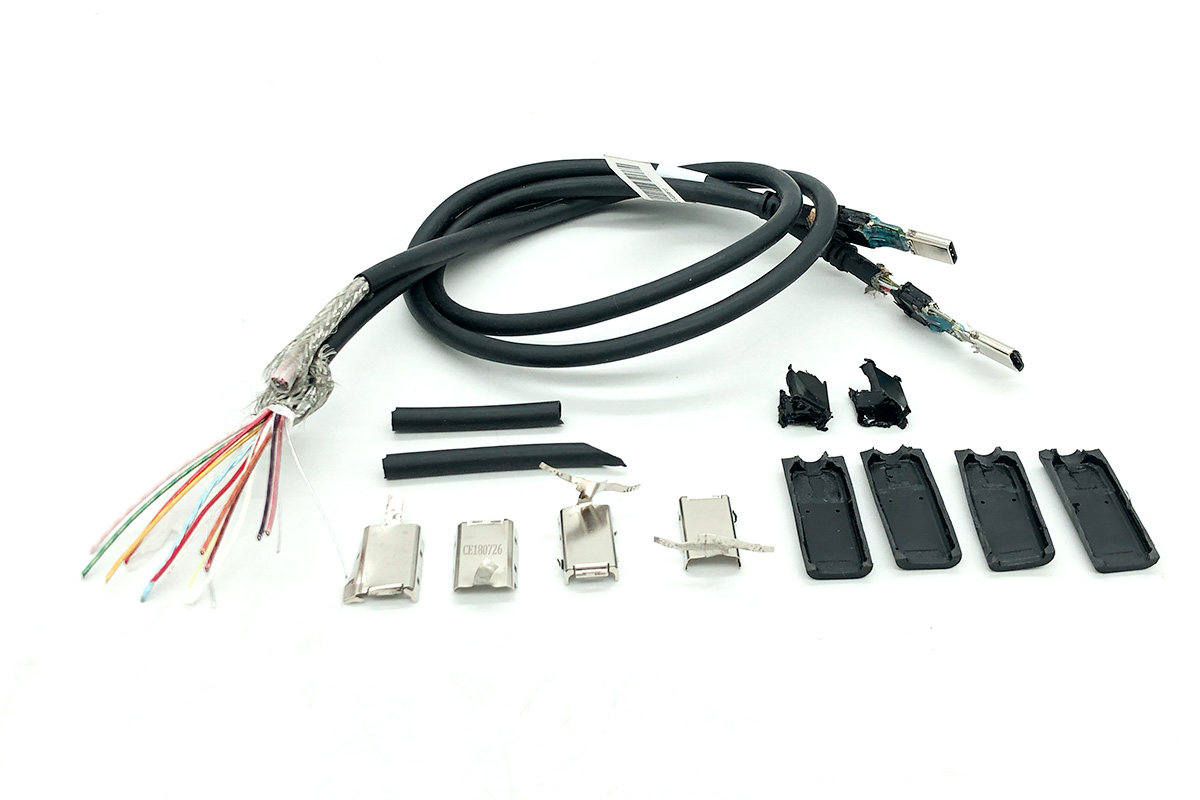

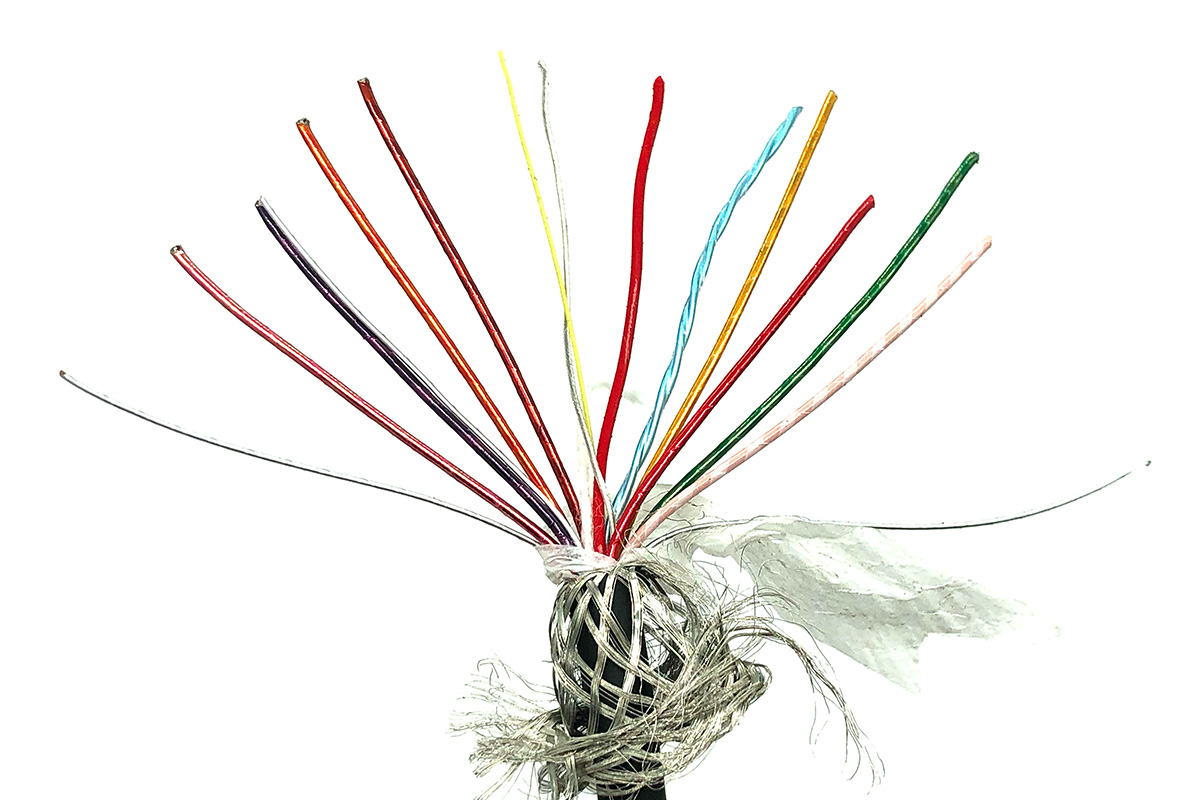

线缆完整展开视角图。

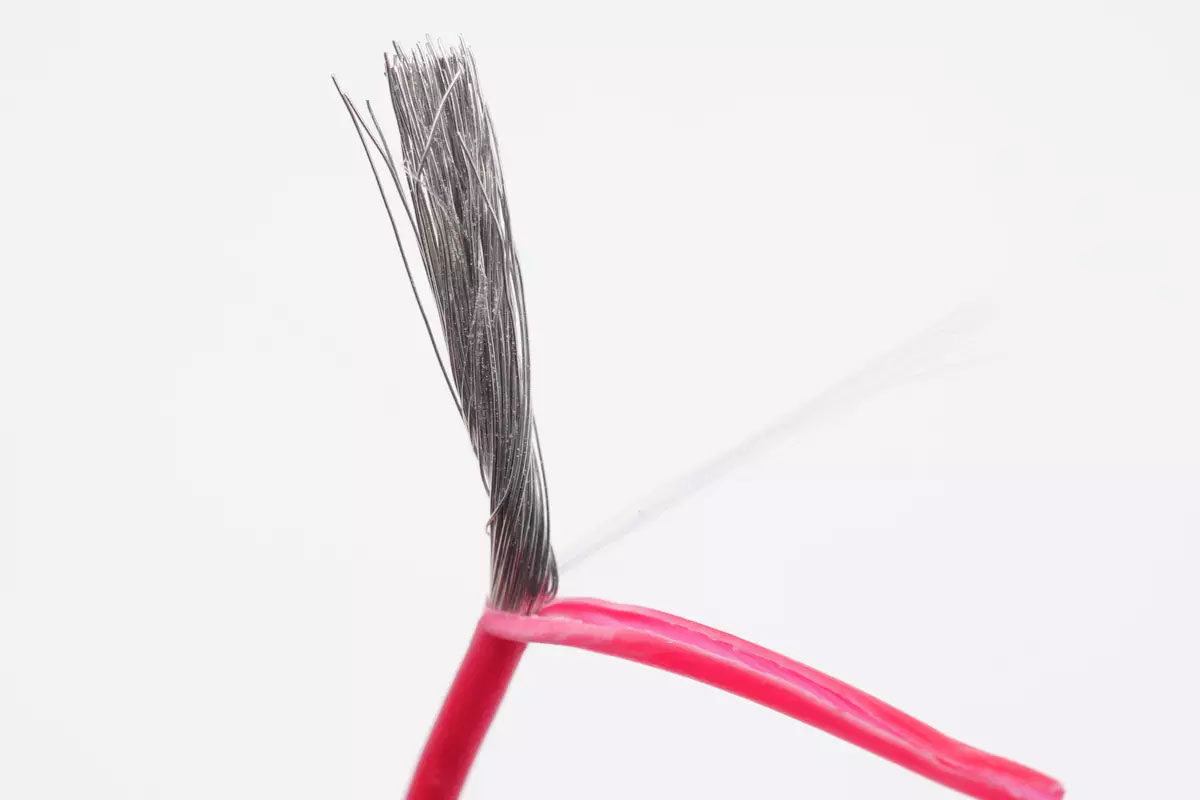

红色主供电线的单独特写，内部线芯多而密，意味可以承载更高的电流电压。
拆解到这里，是什么货，用料如何，大家都有自己的客观判断，宝宝并不生产，仅仅搬运工而已。承蒙错爱，供货的和买货的，也逐渐处成了朋友，又适逢内卷严重，利润低微，如果您收到货，遇到了什么问题，请您及时联系我，宝宝将以看得见的速度来解决！
