全新原装华硕OTG转接线拆解报告 手机秒下图片视频可插U盾Type-C USB-C TO OTG转换线 ASUS USB TO USB DONGLE 1401-01EJ0AS 14016-00250100

新到货少量原装全新库存,华硕备件代码:1401-01EJ0AS, 14016-00250100 ,此批产品为2022年8月18号生产,原标配于ASUS Zenbook S 13 Ryzen 7 ,Vivobook Flip 14 Tp401,华硕灵耀X Fold 等平板和笔记本电脑,实测不区分品牌,通用兼容于手机,平板电脑,ipad, Macbook 等,长度15厘米,轻便小巧,携带方便。

关键词:应用场景 产品外观 实物拆解 常见问答

应用场景

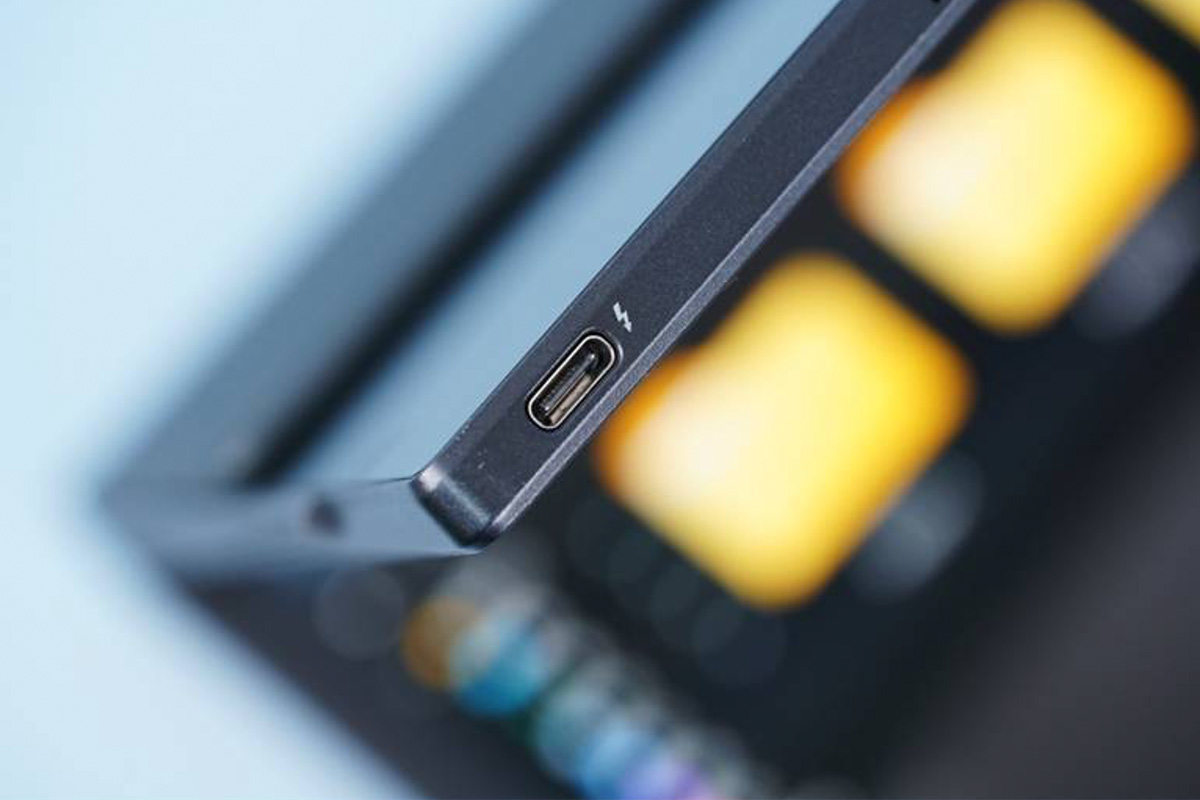

OTG,全称On-The-Go,是一种允许 USB 设备充当主机或从机的标准。大白话就是可以给type c接口手机平板电脑,台式机电脑,拓展USB C转USB A 母口,从而外接键盘鼠标耳机的转接线。请小白童鞋注意,全功能USB C口(也称type c口) 才能正常使用OTG转接线来传输数据,读取图片,视频,拷贝文件。仅用来充电的USB C接口无法使用,请您购买前注意区别。

全新原装华硕OTG转接线拆解报告  手机秒下图片视频可插U盾Type-C USB-C TO OTG转换线 ASUS USB TO USB DONGLE 1401-01EJ0AS 14016-00250100

手机越来越智能,功能越来越强大,但有些时候,还是会遇到一些限制。比如,想要用鼠标来操作手机,或者想要将手机作为移动存储设备,都需要借助外部设备。这时候,OTG转接线就派上用场了。

全新原装华硕OTG转接线拆解报告  手机秒下图片视频可插U盾Type-C USB-C TO OTG转换线 ASUS USB TO USB DONGLE 1401-01EJ0AS 14016-00250100

  • 总结常见OTG 使用范围和场景:
  • 手机可以通过OTG连接U盘,读取U盘、读卡器里的文件
  • 鼠标可以通过OTG的连接来操作手机
  • 部分移动硬盘可以通过OTG的连接,可以读取移动硬盘的文件
  • 可以通过OTG为USB 小风扇、USB台灯等供电。
  • 部摄像机可以通过连接OTG,去读摄像机的照片、视频
  • 部分游戏手柄可以连接OTG
  • 通过OTG给其手机、MP4等充电
  • 键盘可以通过OTG的连接,在手机屏幕上输入文字等信息
  • 数码相机可以使用OTG连接,读取数码相机的照片信息。

产品外观

实物到货如下图,每一个OTG转接线都有透明PE袋封装,您收到货,就是一个牛皮气泡袋包裹此物,别无其它附件。全新原装华硕OTG转接线拆解报告  手机秒下图片视频可插U盾Type-C USB-C TO OTG转换线 ASUS USB TO USB DONGLE 1401-01EJ0AS 14016-00250100

单独拿一个出来做个特写,方便更清楚展示这个产品的细节,二维码做了模糊处理,避免违反平台规则。全新原装华硕OTG转接线拆解报告  手机秒下图片视频可插U盾Type-C USB-C TO OTG转换线 ASUS USB TO USB DONGLE 1401-01EJ0AS 14016-00250100每个透明PE袋上都有条形码,上面有华硕的备件代码:14016-00250100 全新原装华硕OTG转接线拆解报告  手机秒下图片视频可插U盾Type-C USB-C TO OTG转换线 ASUS USB TO USB DONGLE 1401-01EJ0AS 14016-00250100材质为PVC+ABS,类似于光面的处理,出厂时都带有保护膜。全新原装华硕OTG转接线拆解报告  手机秒下图片视频可插U盾Type-C USB-C TO OTG转换线 ASUS USB TO USB DONGLE 1401-01EJ0AS 14016-00250100重量14.67g。全新原装华硕OTG转接线拆解报告  手机秒下图片视频可插U盾Type-C USB-C TO OTG转换线 ASUS USB TO USB DONGLE 1401-01EJ0AS 14016-00250100长度15cm.全新原装华硕OTG转接线拆解报告  手机秒下图片视频可插U盾Type-C USB-C TO OTG转换线 ASUS USB TO USB DONGLE 1401-01EJ0AS 14016-00250100

出厂带的保护膜都在,如果您没有确定收货,请您不要撕掉,提高全民电商素质,从您我做起!​​​​​​​全新原装华硕OTG转接线拆解报告  手机秒下图片视频可插U盾Type-C USB-C TO OTG转换线 ASUS USB TO USB DONGLE 1401-01EJ0AS 14016-00250100

接口的细节特写,USB3.0 蓝色接口,和下图的USB C接口,​​​​​​​全新原装华硕OTG转接线拆解报告  手机秒下图片视频可插U盾Type-C USB-C TO OTG转换线 ASUS USB TO USB DONGLE 1401-01EJ0AS 14016-00250100



实物拆解:

上实物拆解,方便您更清楚了解产品的细节做工,用料,不怕不识货,就怕货比货!

全新原装华硕OTG转接线拆解报告  手机秒下图片视频可插U盾Type-C USB-C TO OTG转换线 ASUS USB TO USB DONGLE 1401-01EJ0AS 14016-00250100

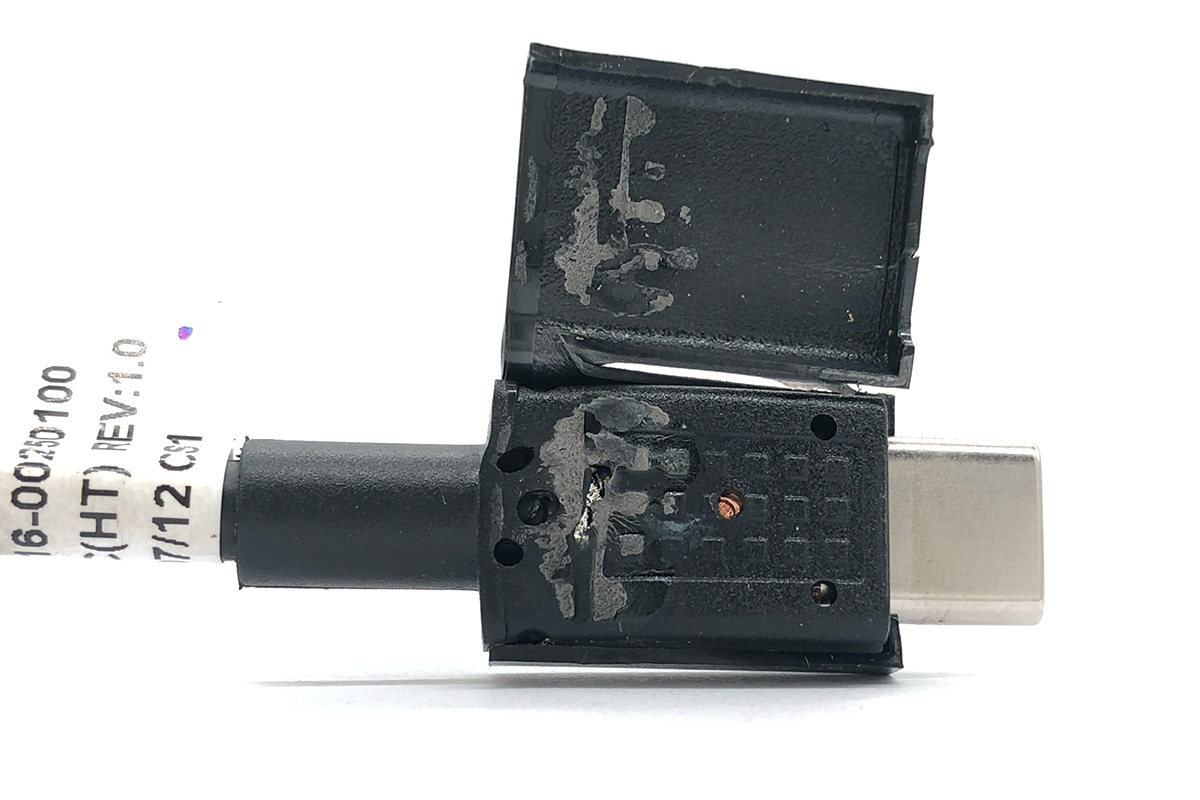

加热用刀片划开PVC+ABS 材质的外壳,内部还有一层黑色注胶保护。

全新原装华硕OTG转接线拆解报告  手机秒下图片视频可插U盾Type-C USB-C TO OTG转换线 ASUS USB TO USB DONGLE 1401-01EJ0AS 14016-00250100

继续加热用美工刀拉开黑色注胶层,内部有铜锡箔纸环绕包裹。

全新原装华硕OTG转接线拆解报告  手机秒下图片视频可插U盾Type-C USB-C TO OTG转换线 ASUS USB TO USB DONGLE 1401-01EJ0AS 14016-00250100

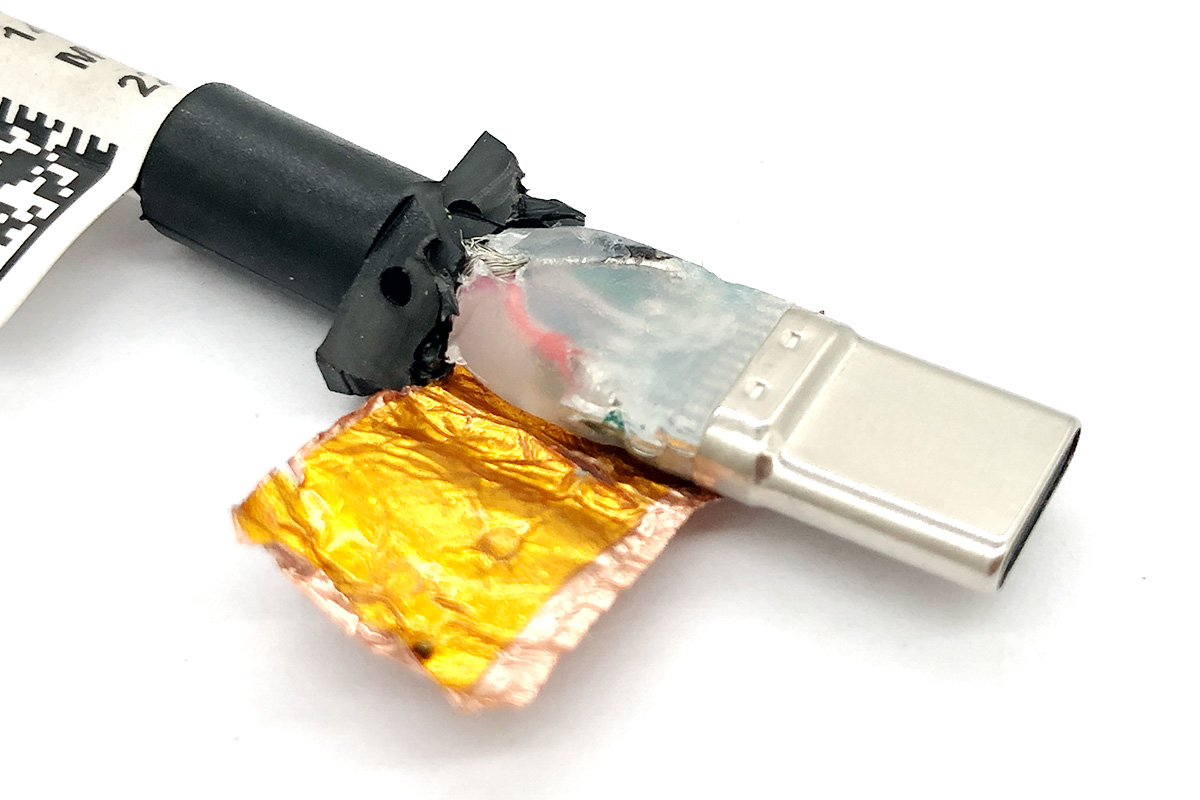

撕开后内部还有一层白色的注胶保护,这里的白色注胶硬度比较高,需用热风枪加热才能安全打开!

全新原装华硕OTG转接线拆解报告  手机秒下图片视频可插U盾Type-C USB-C TO OTG转换线 ASUS USB TO USB DONGLE 1401-01EJ0AS 14016-00250100

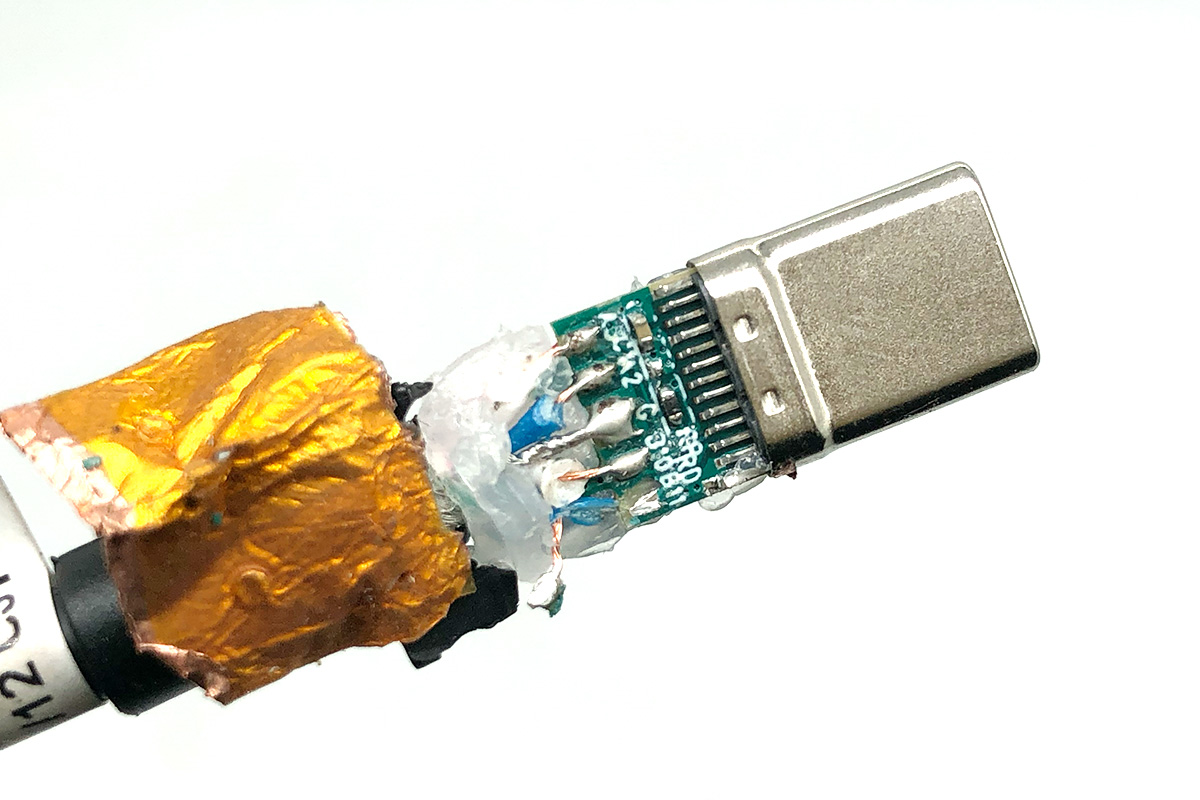

内部线缆焊接在PCB上,接口处有电容和电阻焊接。

全新原装华硕OTG转接线拆解报告  手机秒下图片视频可插U盾Type-C USB-C TO OTG转换线 ASUS USB TO USB DONGLE 1401-01EJ0AS 14016-00250100

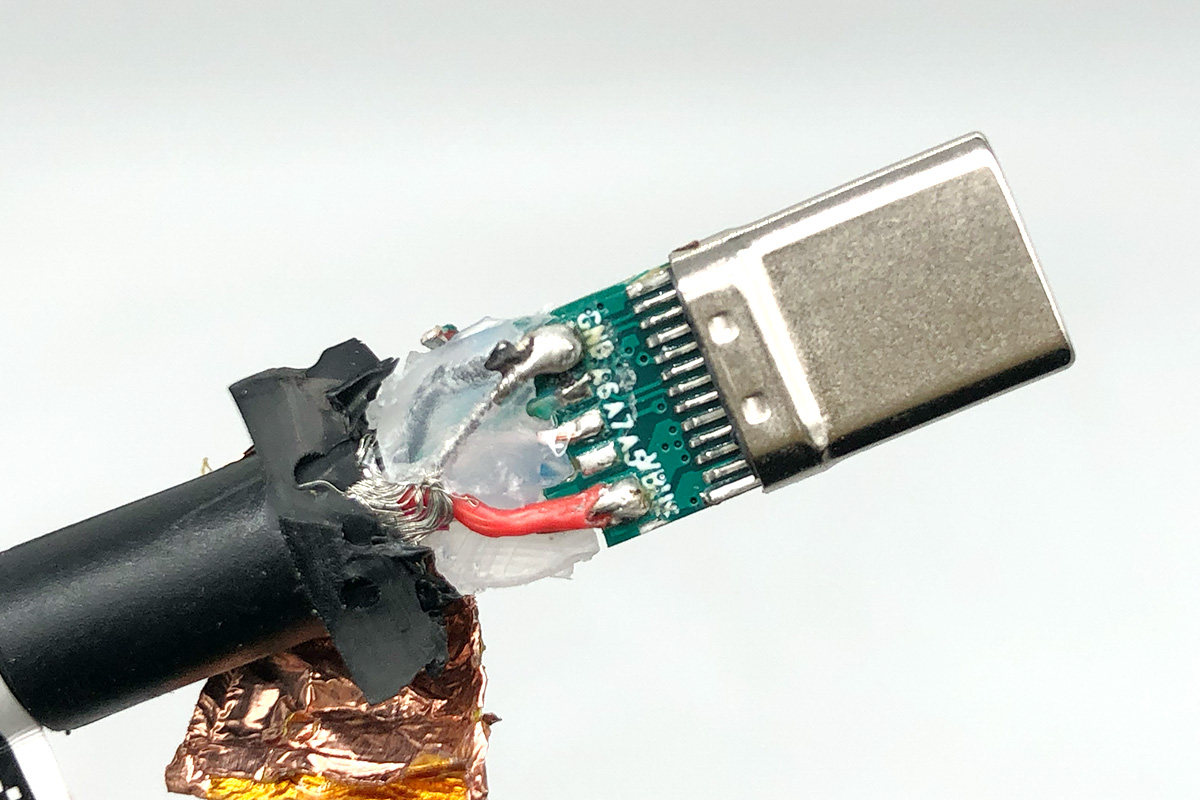

另外一面上电源线和接地线,数据线D_ D+ 电源线红色和接地线黑色,二者肉眼可见的粗大很多,可以承受更大更高电流。

全新原装华硕OTG转接线拆解报告  手机秒下图片视频可插U盾Type-C USB-C TO OTG转换线 ASUS USB TO USB DONGLE 1401-01EJ0AS 14016-00250100

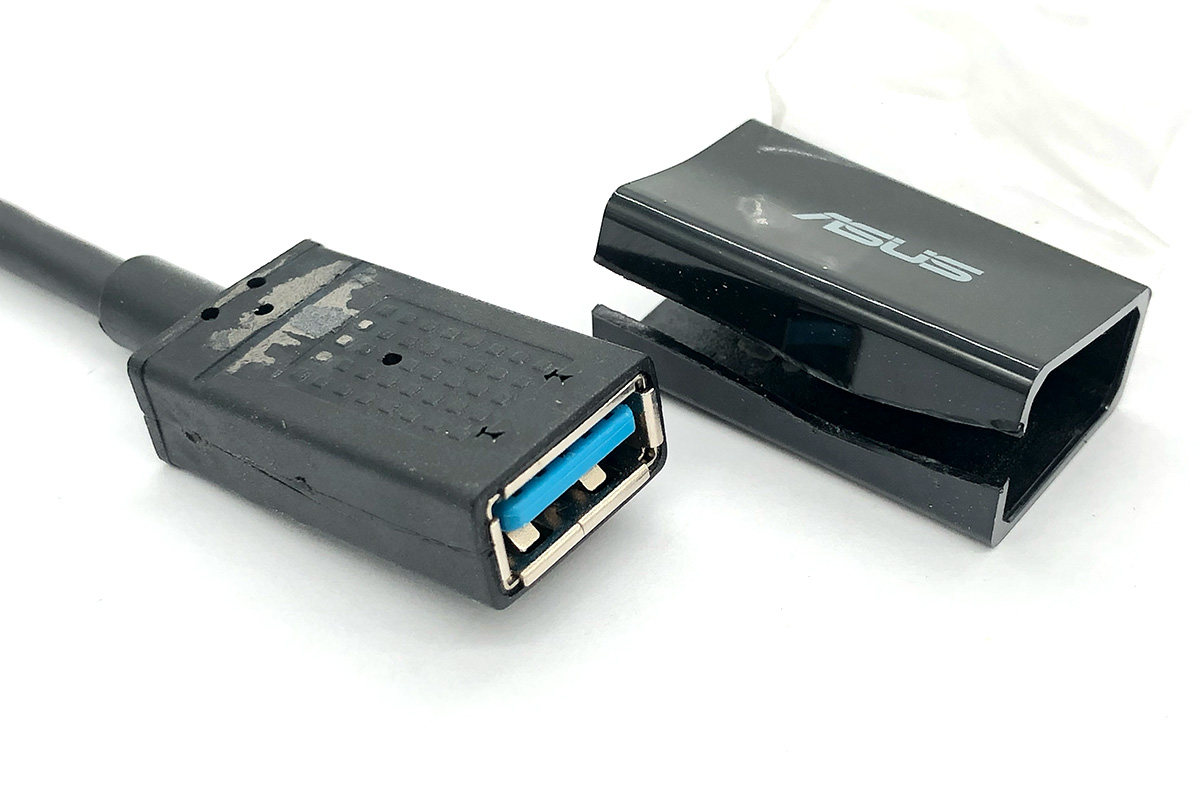

接下来继续拆解另外一头USB3.0 端口,同样的工艺。

全新原装华硕OTG转接线拆解报告  手机秒下图片视频可插U盾Type-C USB-C TO OTG转换线 ASUS USB TO USB DONGLE 1401-01EJ0AS 14016-00250100

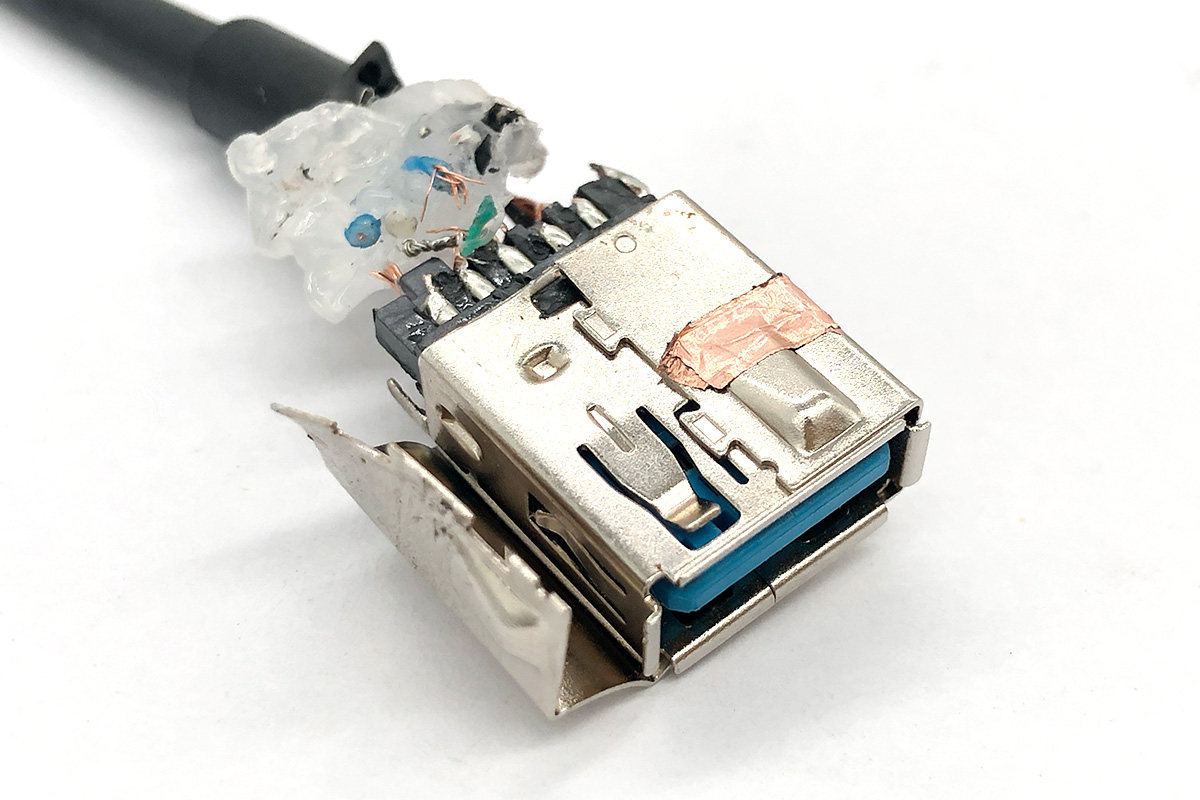

此处采用双层马口铁,大品牌的做工和用料往往体现在这些细节,而且是内部的小细节,不惜工本,好处是有更高的抗压性,耐用性。

全新原装华硕OTG转接线拆解报告  手机秒下图片视频可插U盾Type-C USB-C TO OTG转换线 ASUS USB TO USB DONGLE 1401-01EJ0AS 14016-00250100

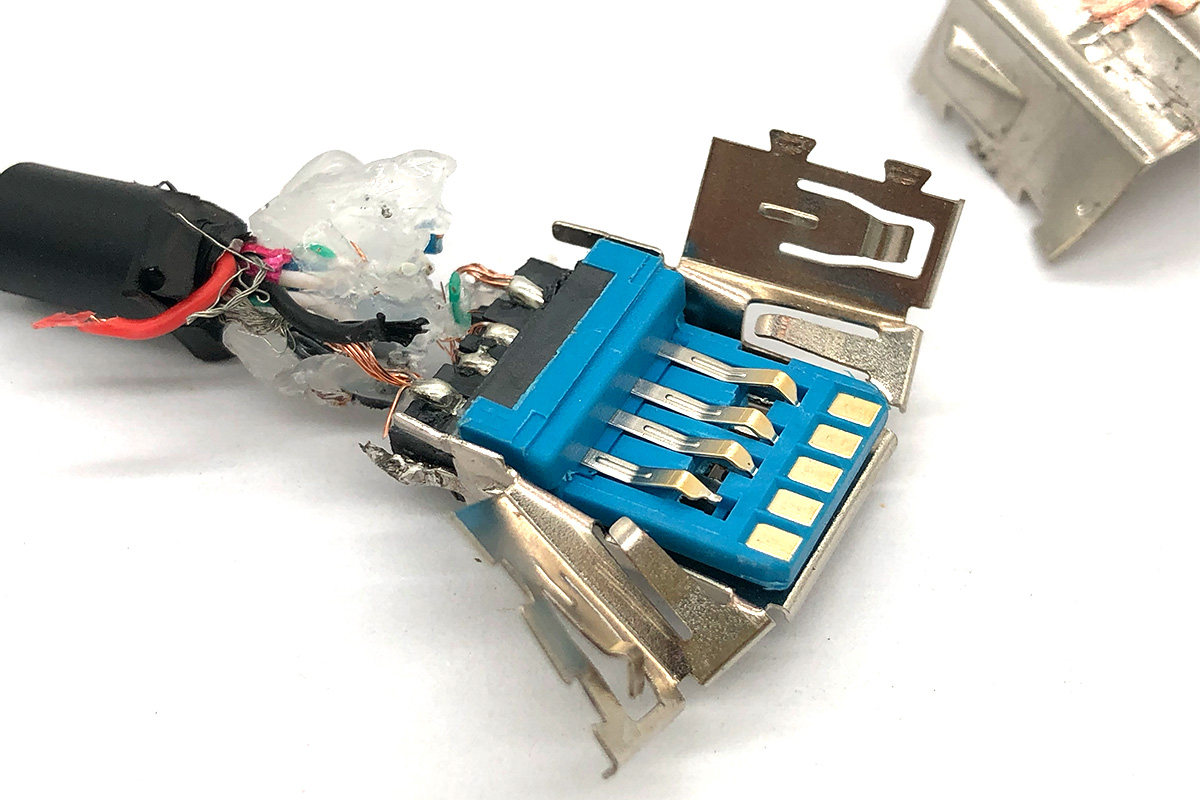

撕开马口铁的盖板,内部镀金触点特写,9线的触点都有一层镀金,观感厚实,用料良心。

全新原装华硕OTG转接线拆解报告  手机秒下图片视频可插U盾Type-C USB-C TO OTG转换线 ASUS USB TO USB DONGLE 1401-01EJ0AS 14016-00250100

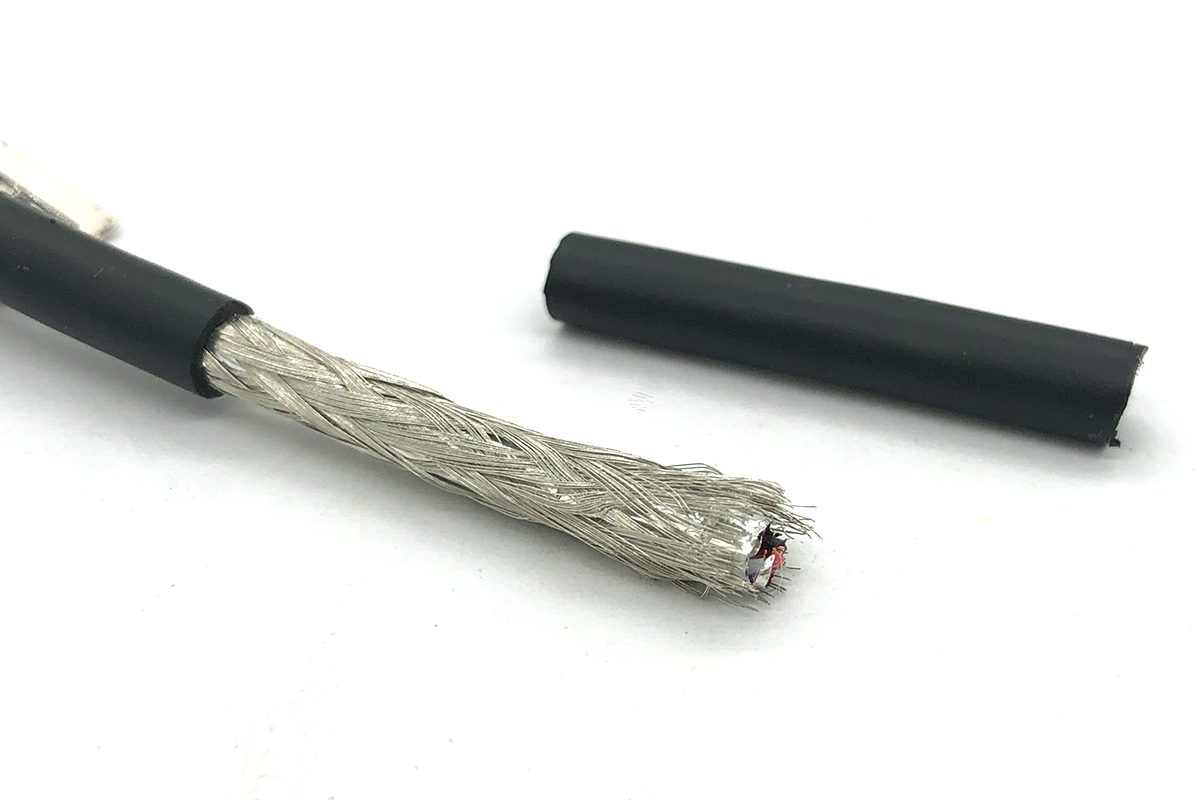

继续拆解看下线缆结构,截断可以看到内部有金属编织层缠绕,可以有效抗拉,延长接口线使用寿命,市面上很多便宜的转接线,就是这些看不见的地方节省成本。这就是为什么你用一段时间,转接线就接触不良,不能用的原因。

全新原装华硕OTG转接线拆解报告  手机秒下图片视频可插U盾Type-C USB-C TO OTG转换线 ASUS USB TO USB DONGLE 1401-01EJ0AS 14016-00250100

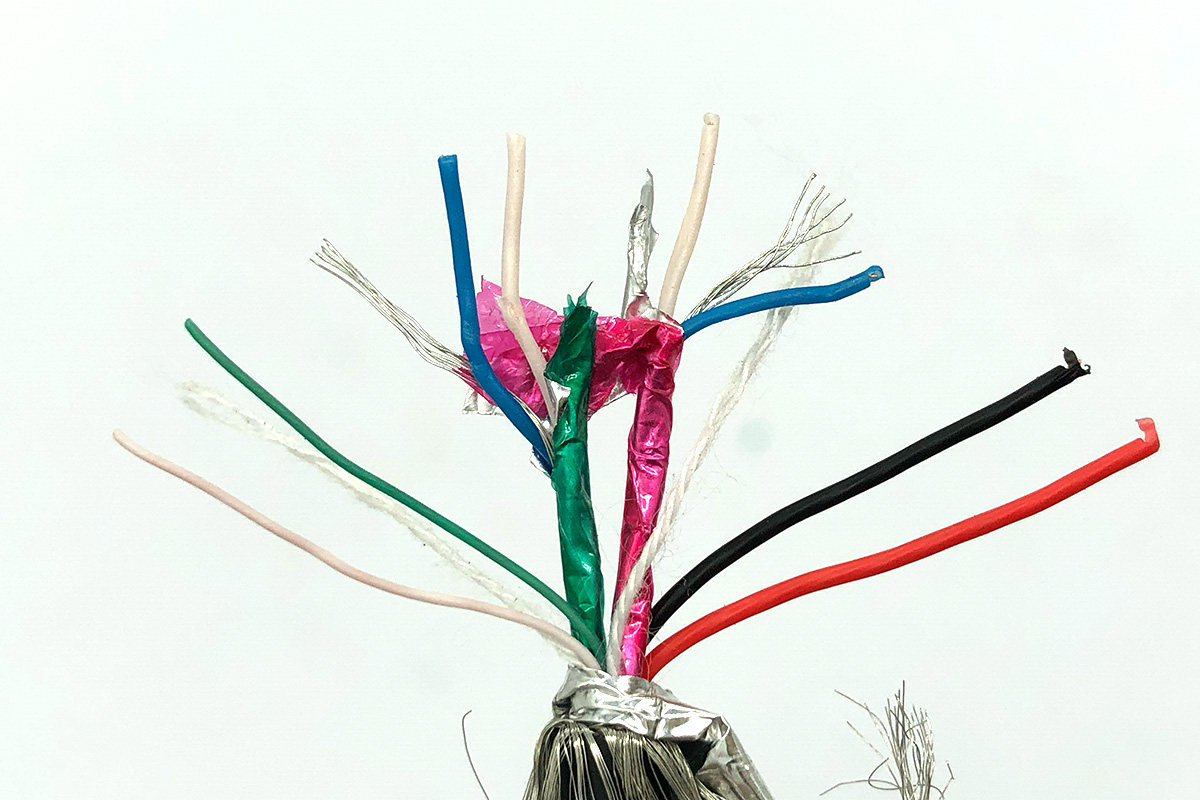

内部线缆特写,8条数据线加接地线,为保持线缆的柔软度,外加了5条棉线,拆解到这里,是什么货,质量如何,大家都有自己的客观判断,宝宝并不生产,只是一个草根搬运工,别家都是美图PS,宝宝坚持用实物拍摄和拆解展现产品,希望能帮到您挑到满意的产品,如果您收到货使用上遇到了什么问题,请您及时联系宝宝处理,切勿随意中差评,感谢!

常见问答:

问题一:质保多久?

答复:7天无理由,30天有任何质量问题直接换新。逾期自行处理。

问题二:要驱动吗?

答复:无需驱动,手机,平板电脑,笔记本电脑,台式机,均可即插即用。
