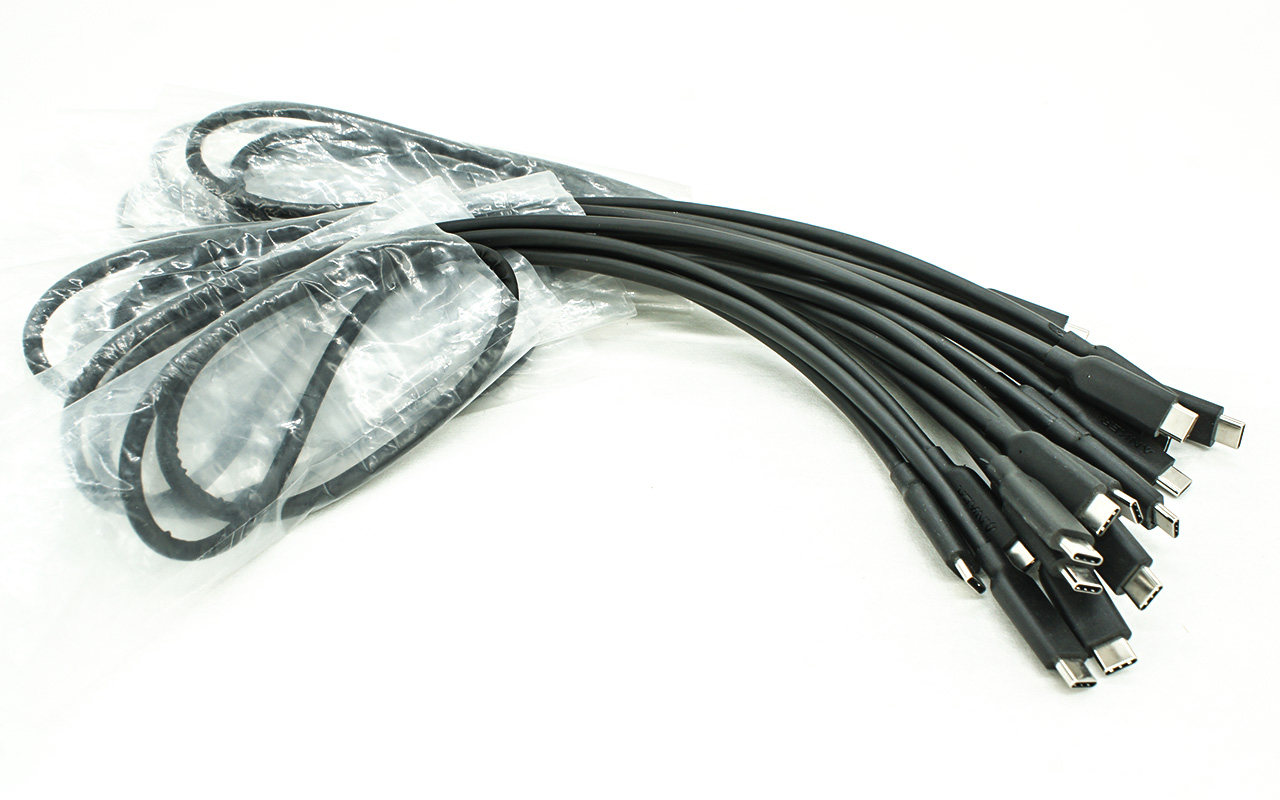

这个是宝宝之前收ANKER库存，2021年2月24日生产，混着几十条，趁着有点闲暇，搜索了一下关键词：ANKER雷电3数据线的拆解，竟然没有，好吧！雷电3数据线本身成本高，多数数码博主心疼，包括宝宝自己，这也是可以理解的，说了一堆题外话，开扒！（老鸟可以直接跳到拆解环节）
性能特点：
- 一线通，全功能线，支持正反向充电100W 5A。
- 同时可以传输超高清4K 5K 8K 60hz视频音频，4K 120HZ ,2K144HZ。
- 支持PD3.0快充协议，向下兼容PD2.0 DP1.2。同时兼容手机充电。
- ANKER PowerLine II 技术 USB-IF认证，安全性可靠性有保障。
- 非常适合 2022Type-C MacBook AIR M1 M2 PRO MAX、戴尔、iPad Air 4、iPad Pro 2020、Pixel、集线器、HP Lenovo ASUS拓展坞站等
- 注意：连接的设备必须能够达到 40 Gbps 的传输速度，才能通过电缆促进此速度。
本文关键词：线缆包装，性能测试， 拆解！

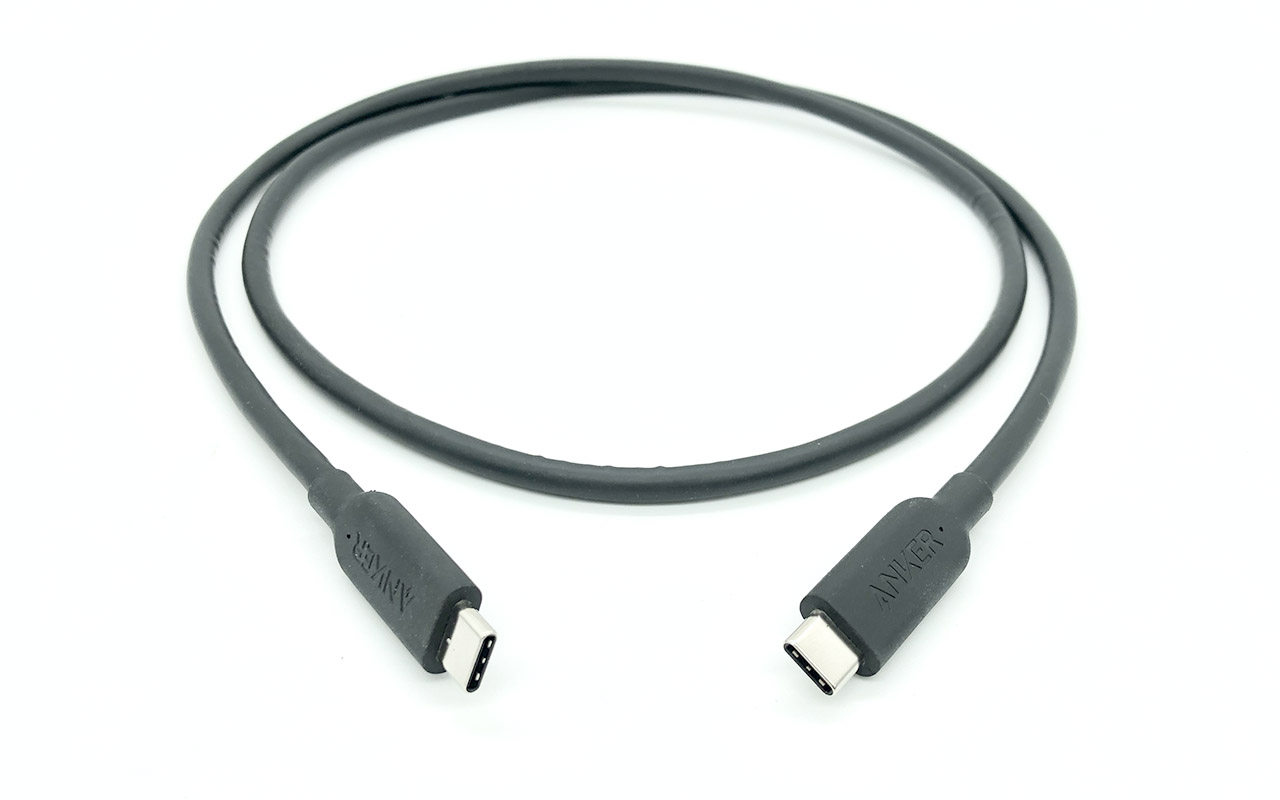

线缆包装
到货有2种材质，一种橡胶包裹层的，弯折并不会有褶皱，另外一种是更薄，更加柔软的TPE包裹层，弯折时有褶皱，如下图：
宝宝实测性能都一样，并无差异，发货随机，不做区分，不接受指定。
性能测试

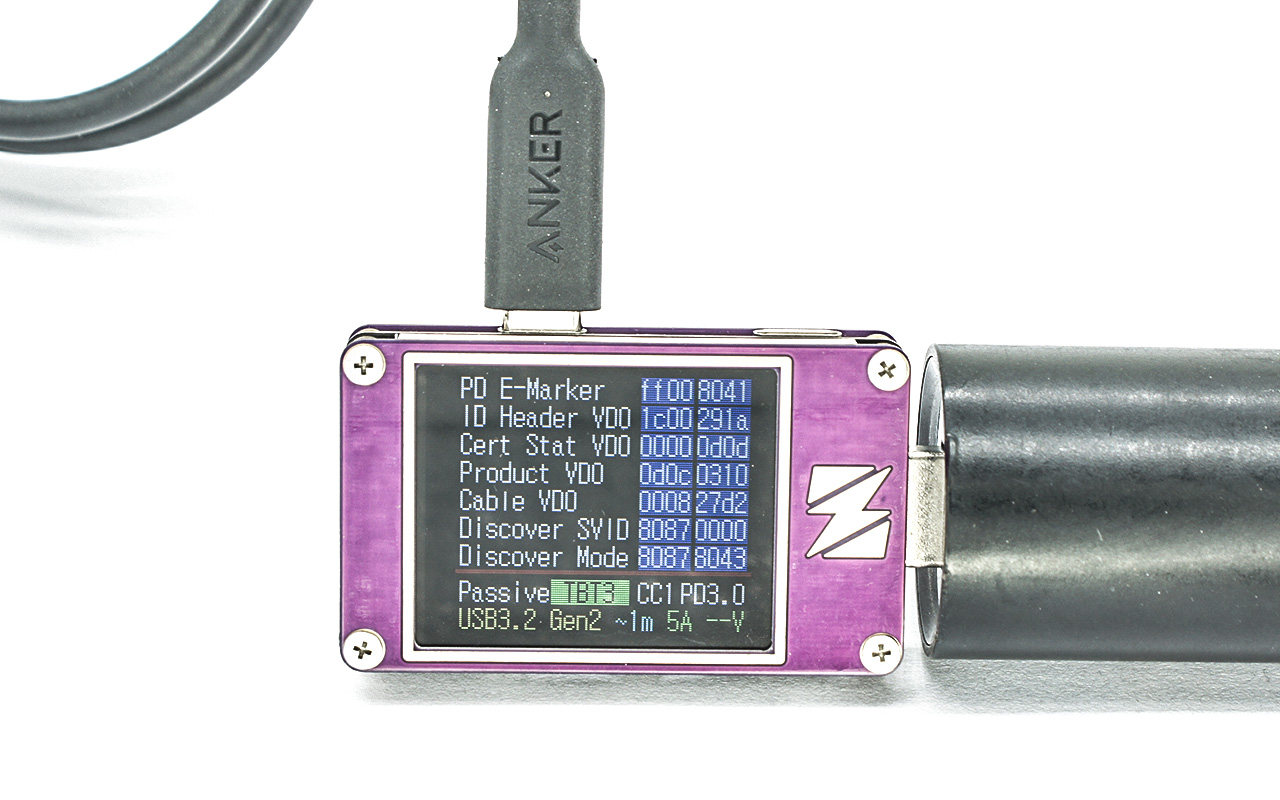

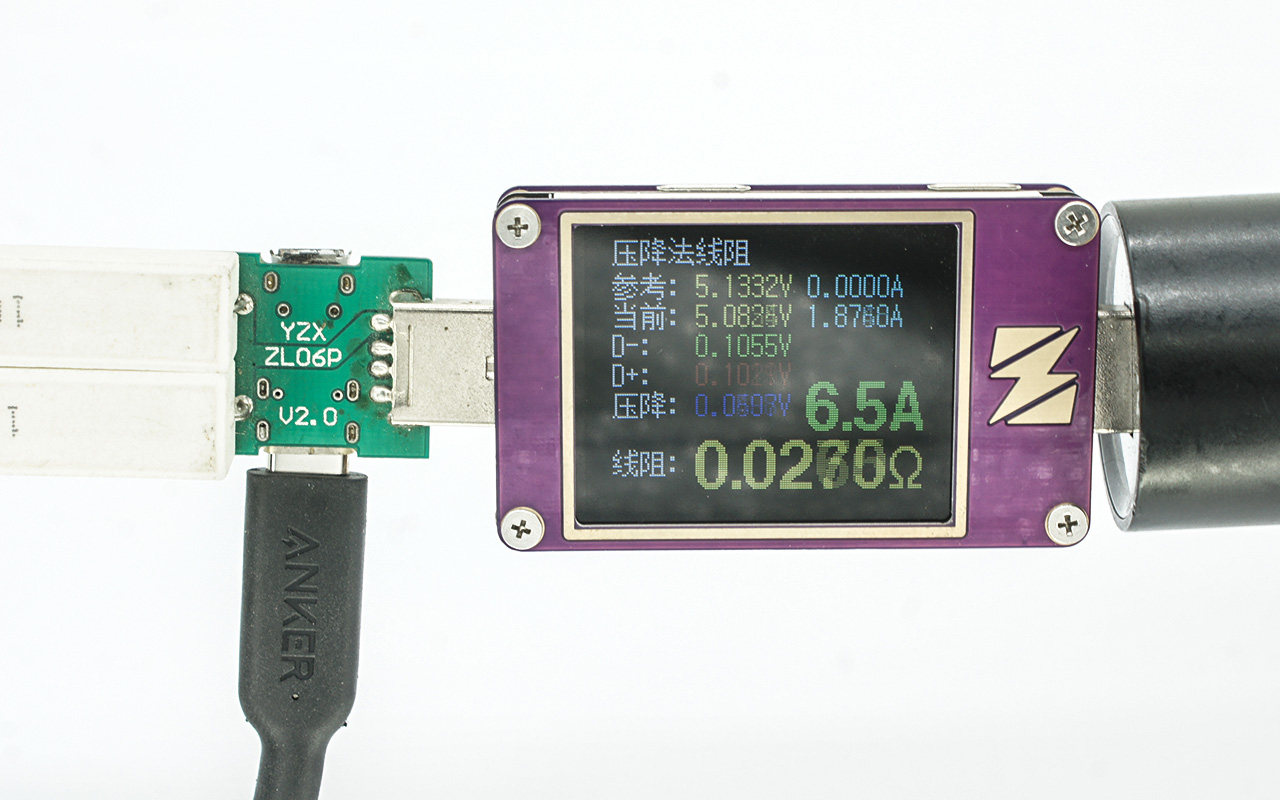

被动式雷电3线， CC 线 PD3.0协议，向下兼容PD2.0 DP1.2。 USB3.2 GEN 2 1M长度 100瓦5A 。打表仪器显示的结果。
压降：可达6.5A，内阻极小，仅0.0270欧，处于行业什么水平，大家自行对比，不吹不黑！

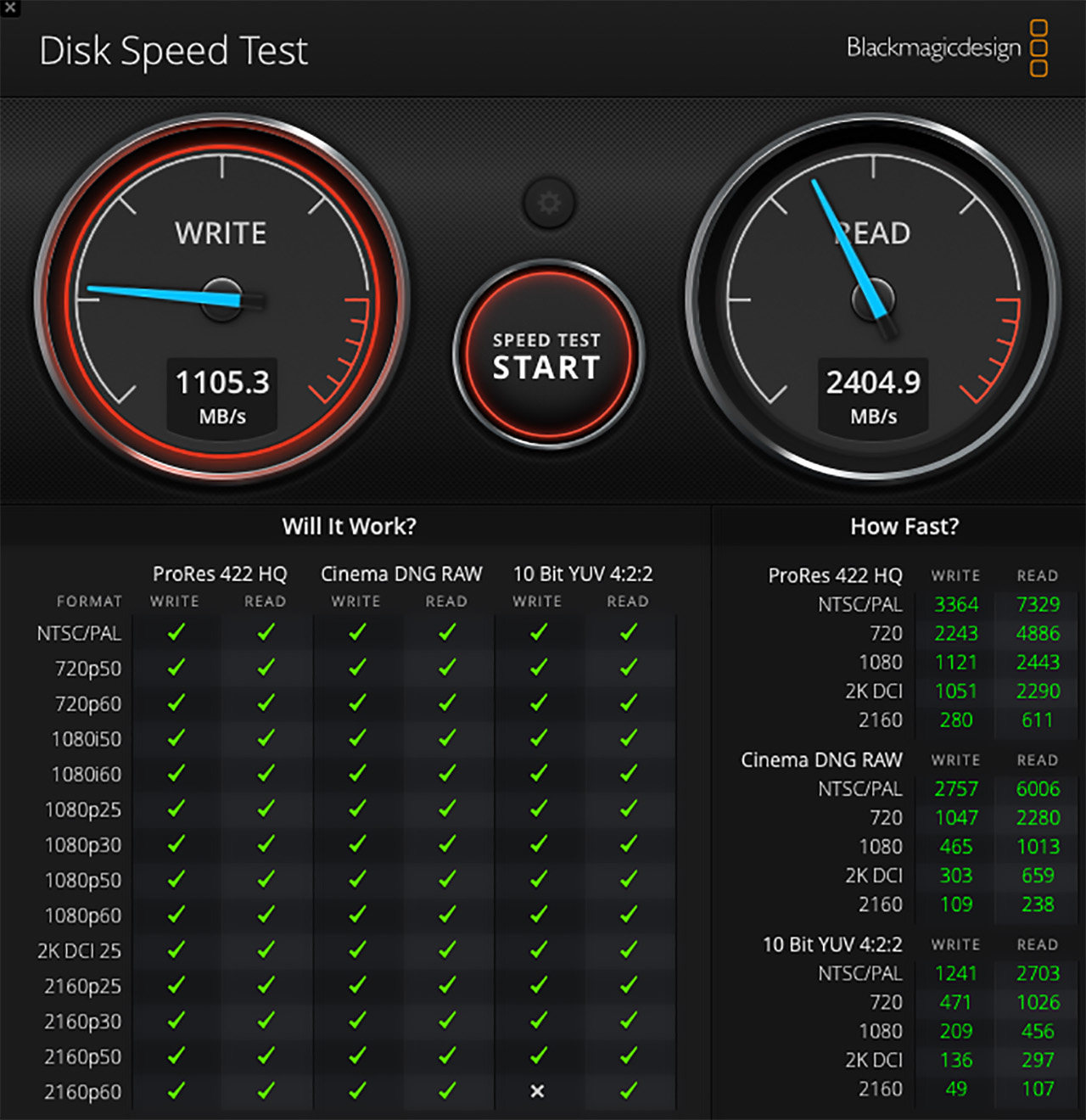

实测速度可以达到22～24g 之间。很多网友问我雷电3不是40G吗？ 为什么只能跑一半？ 雷电3的接口带宽虽然有40Gbps，换算一下能有5GB/s这么高。
但实际上，数据传输的带宽只有22Gbps(≈2750MB/s)，另外18Gbps是留给视频信号的。
Intel在他们的官方文档里有说明Thunderbolt 3的频宽分配方式：
纯Data传输：较大单向可达「22Gbps」；
DisplayPort：40-22=18Gbps。
两者互不占用，也无法“借用”。
所以，20GB的文件，通过雷电3，「理论上」极限 20GB÷2750MB/s=7.44秒。这还是不把「损耗」计算在内的极限值。

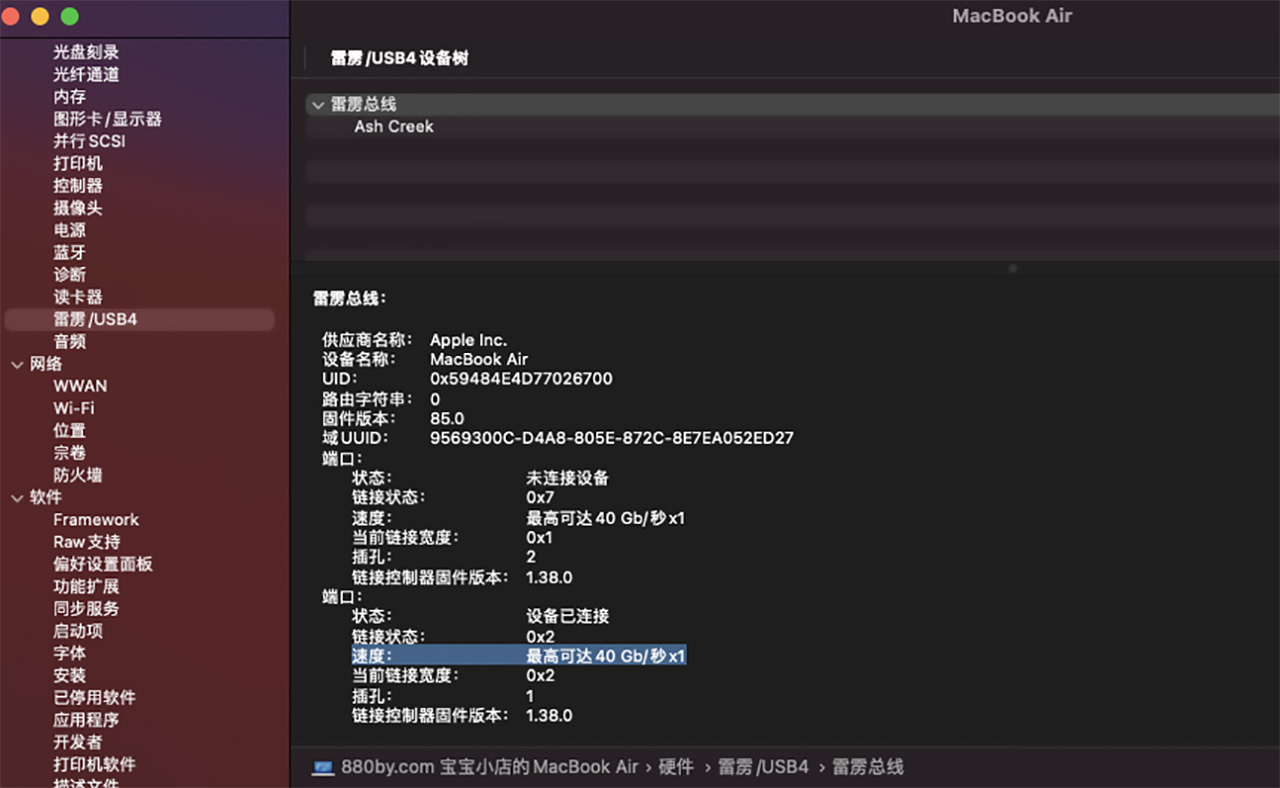

插到宝宝自己用的Macbook Air 2020，雷电3 霹雳3外接自己用的ASH Creek 移动硬盘，识别到速度可达40Gb/秒。

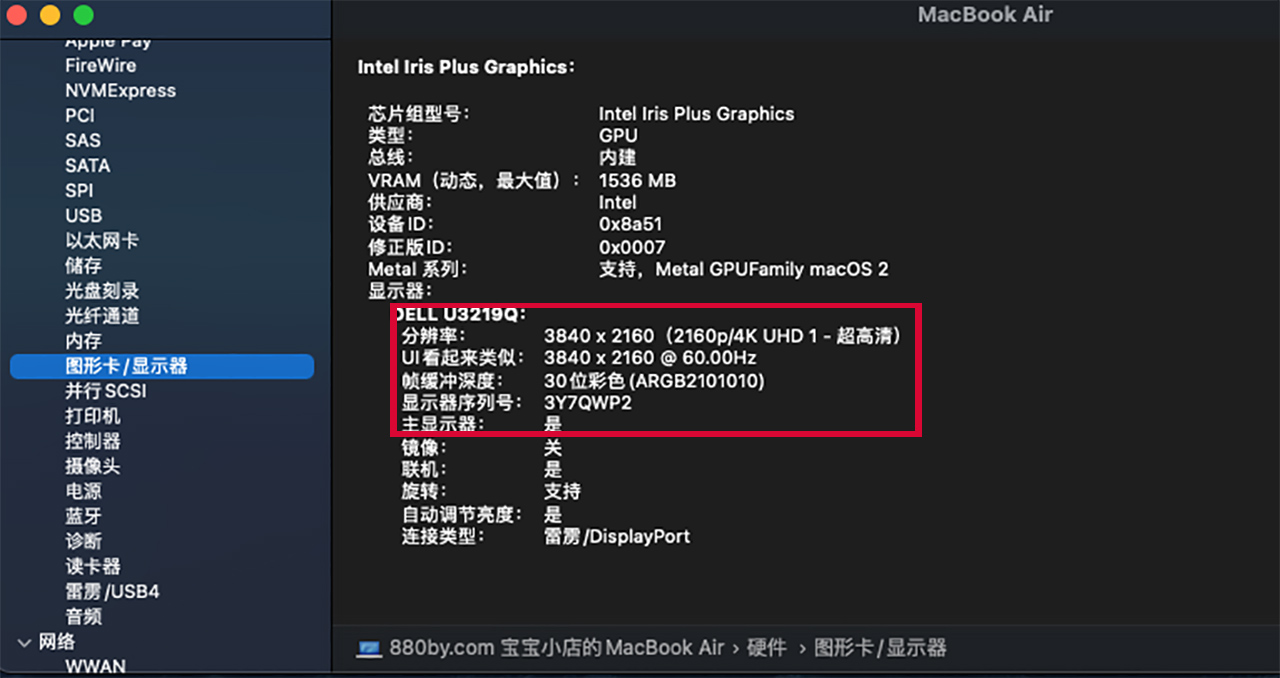

兼容支持：支持4K(3840*2160)@60Hz，向下兼容2K@165Hz, 2K@144Hz, 2K@120Hz, 1080P@60Hz（仅适用于 USB-C 端口支持 DisplayPort 交替模式的设备） 兼容协议 Thunderbolt 3，Thunderbolt 4 ，USB4 , USB 3.0, USB 3.1, PD 3.0 PPS/PD2.0, QC4.0/3.0, AFC, SCP。

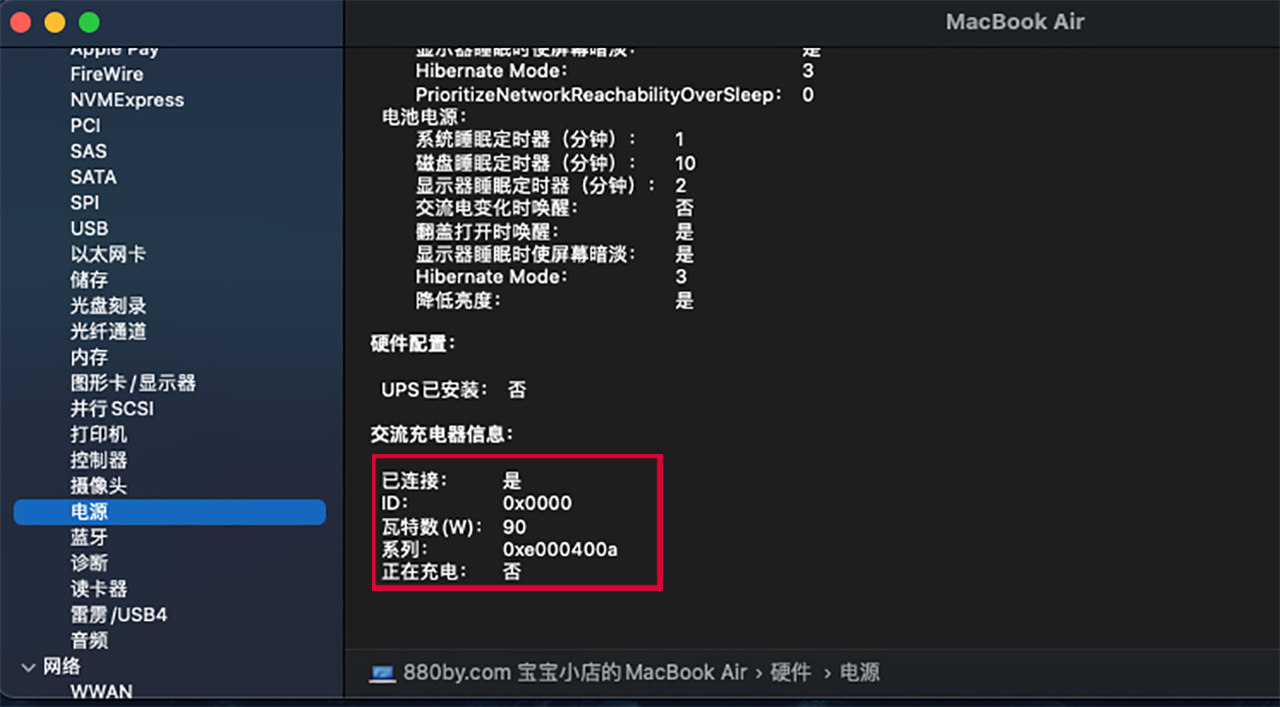

充电功率90W（宝宝只有这么大的充电器，可以判断支持100w 5A）。
拆解
套用网友的一句话，“没有拆解的描述是没有灵魂的”，在拆解的面前，什么魑魅魍魉，迅速打回原形，好东西都是不怕拆解，内部做工是产品使用寿命的最基本保障。国内某些山寨的品牌就是在这些看不见的地方做文章，能省则省，继续开扒！

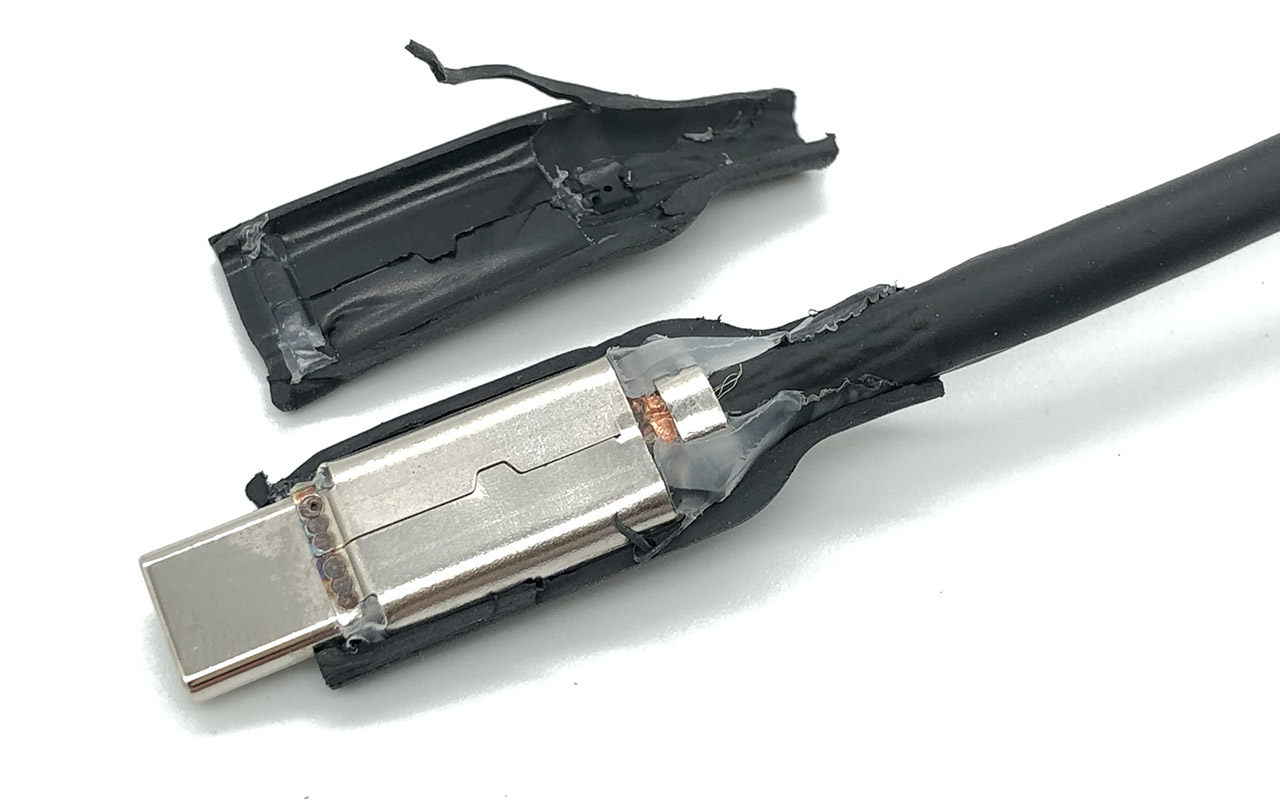

美工刀划开包裹TPE 包裹层，内部的屏蔽罩和激光焊点，后现代工业美学的体现。
另外一面扒掉，线尾部有八字形收口，乳白色为固态胶，别小看这个细节，可以为产品的弯折提供较好的缓冲，有效的延长产品的使用寿命。

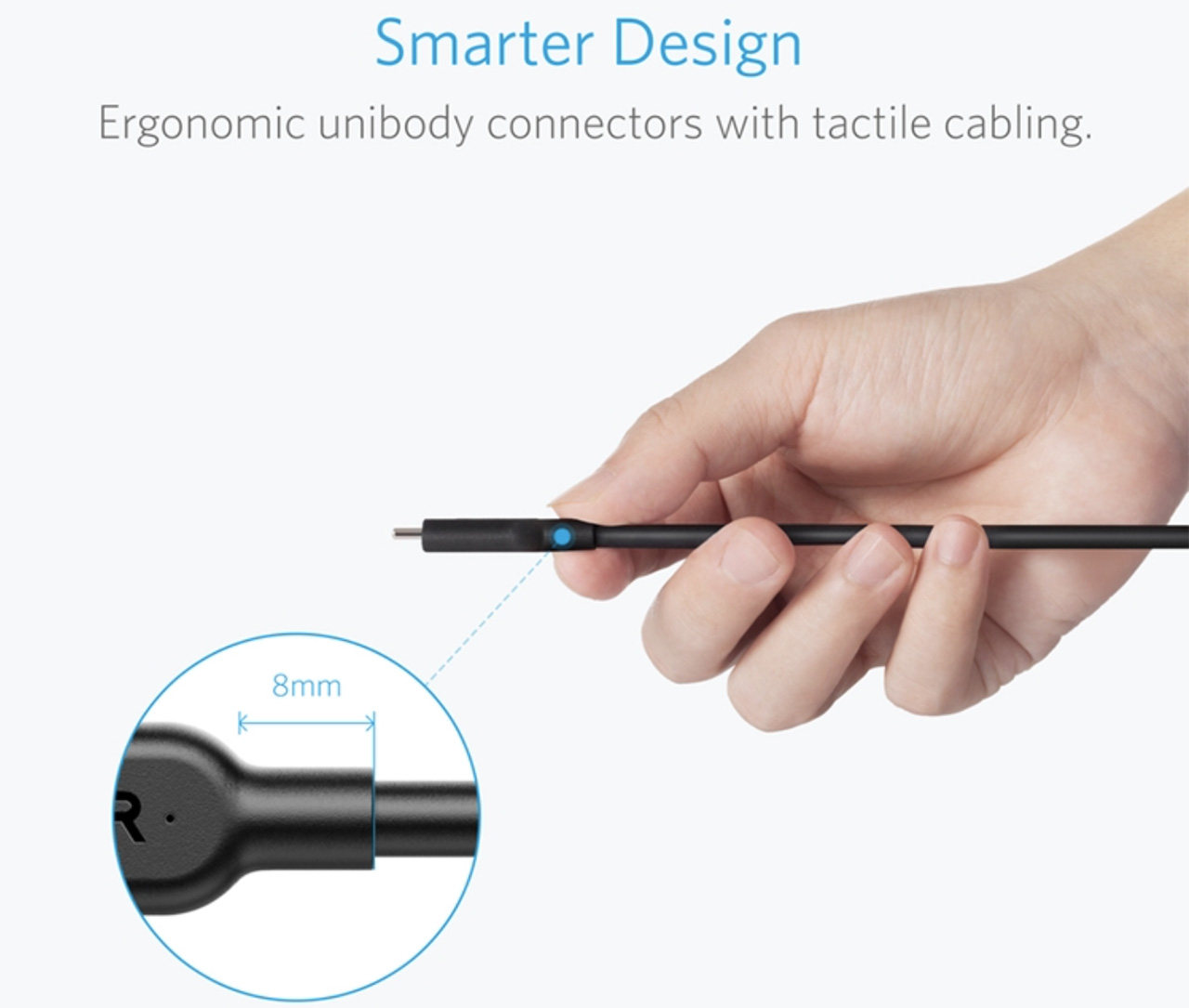

长度8mm, 借用官网的图，更形象一点。

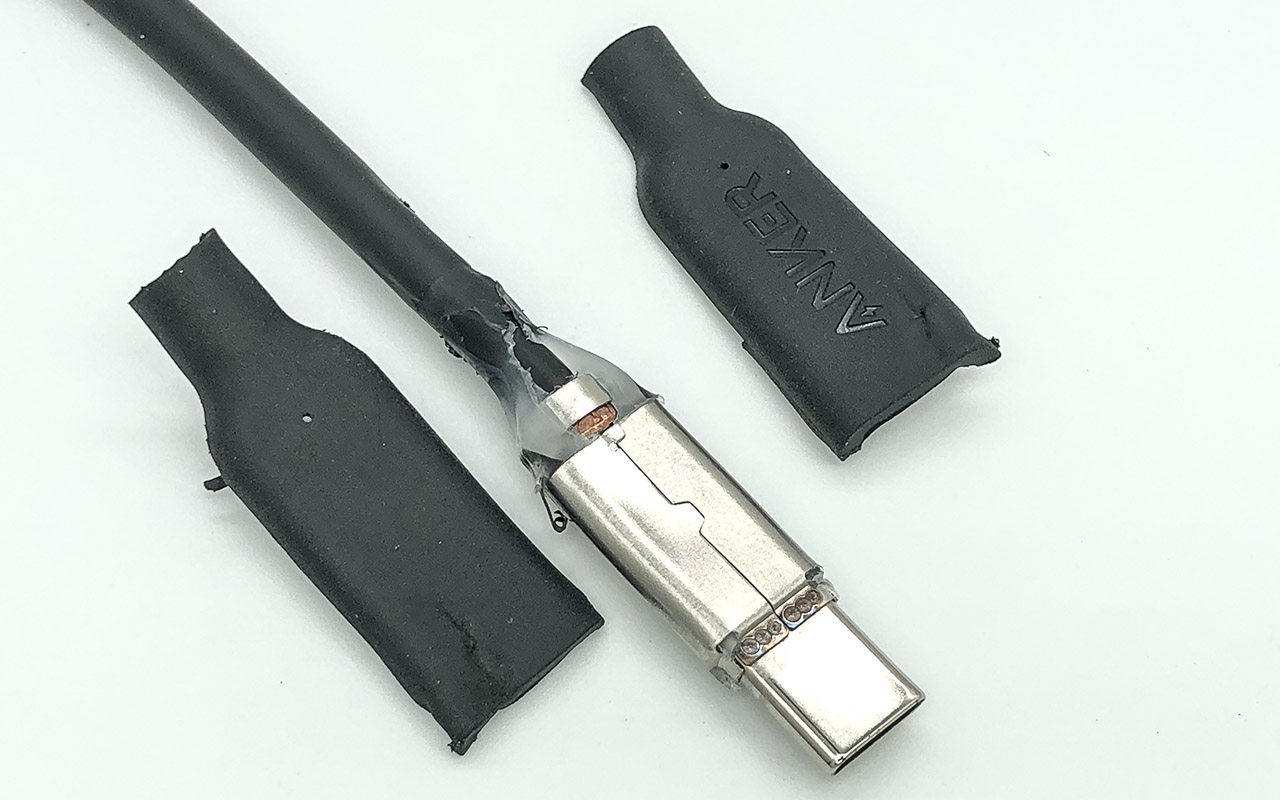

双面的屏蔽罩，每侧6个焊点，光滑整齐。
继续开整，用尖锥钳撕开保护壳，内部乳白色注胶层露出，这样设计的好处，就是防潮，有一定的防水效果。

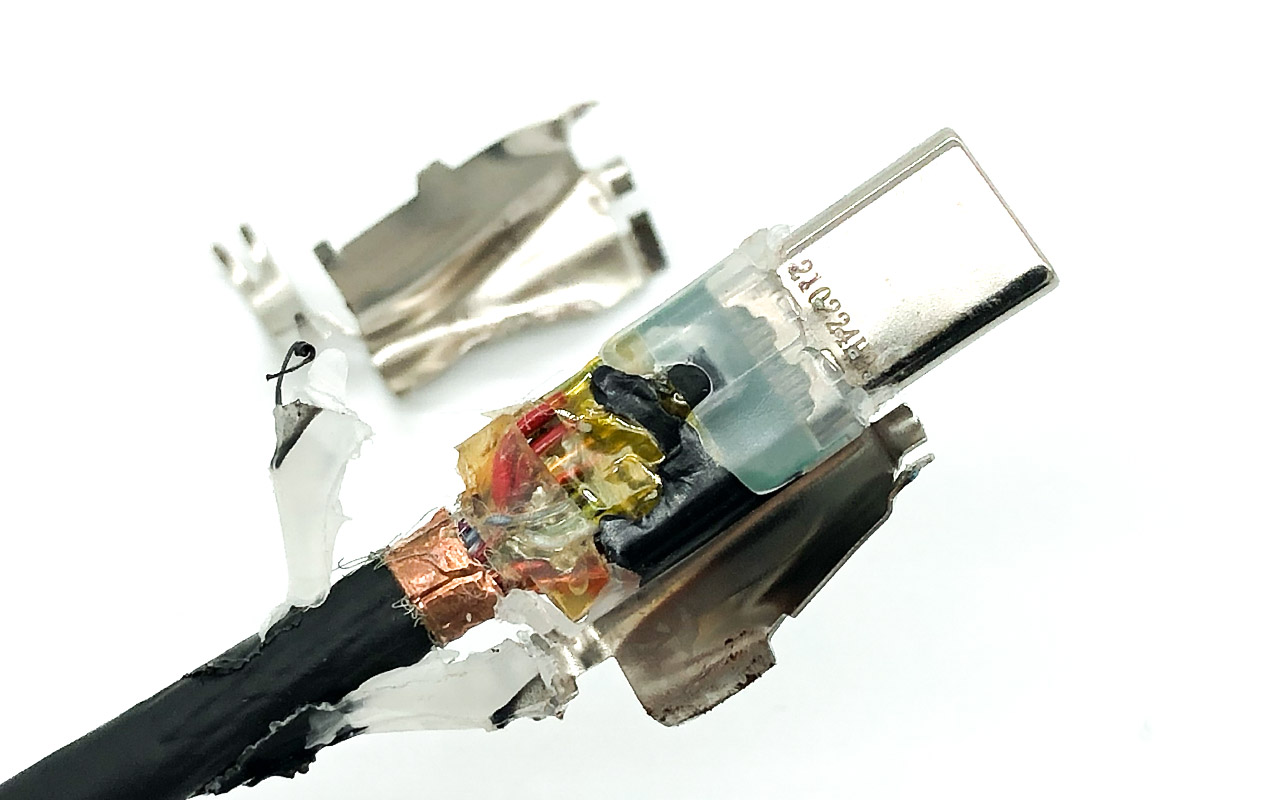

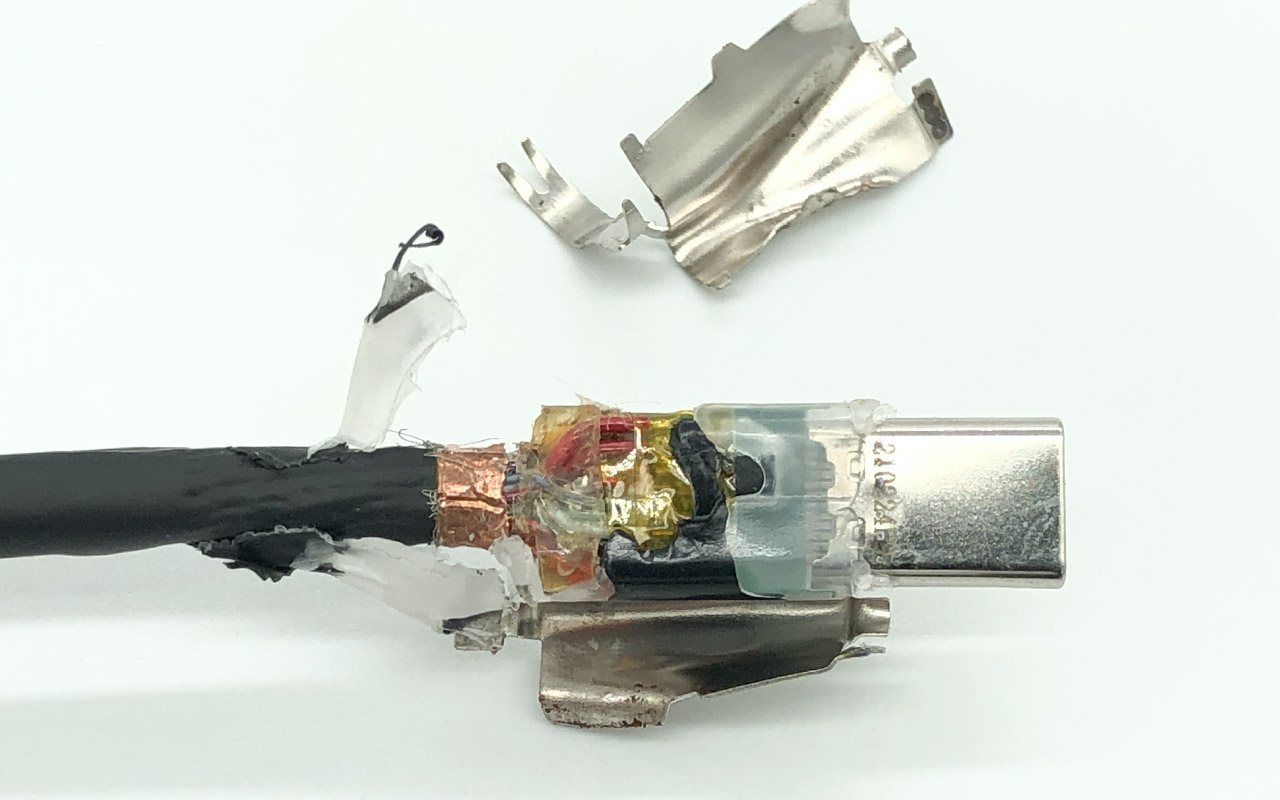

完全扒掉金属屏蔽罩，有210224 的刚印，生产日期上2021年02月24号。
这样看起来日期的标记更加明显一点。剥掉金属罩，用美工刀划掉注胶防水层，视图如下：

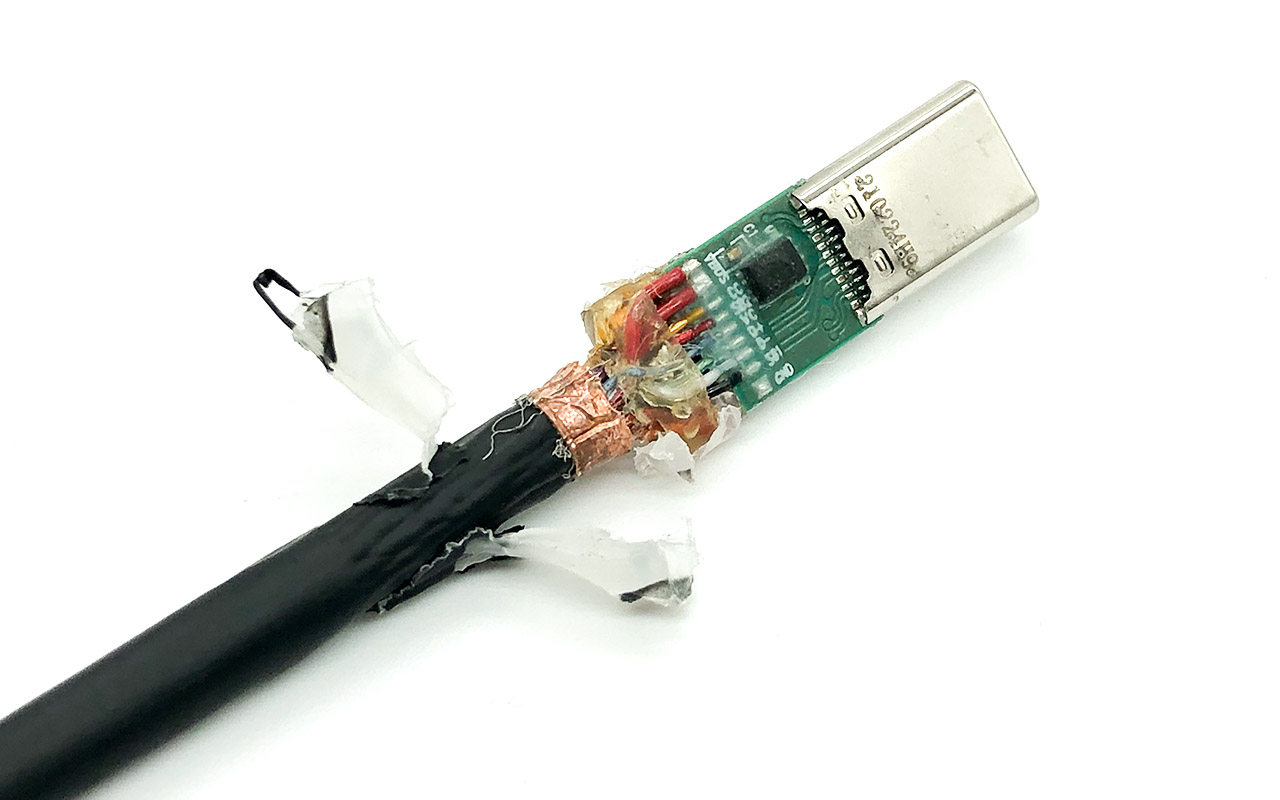

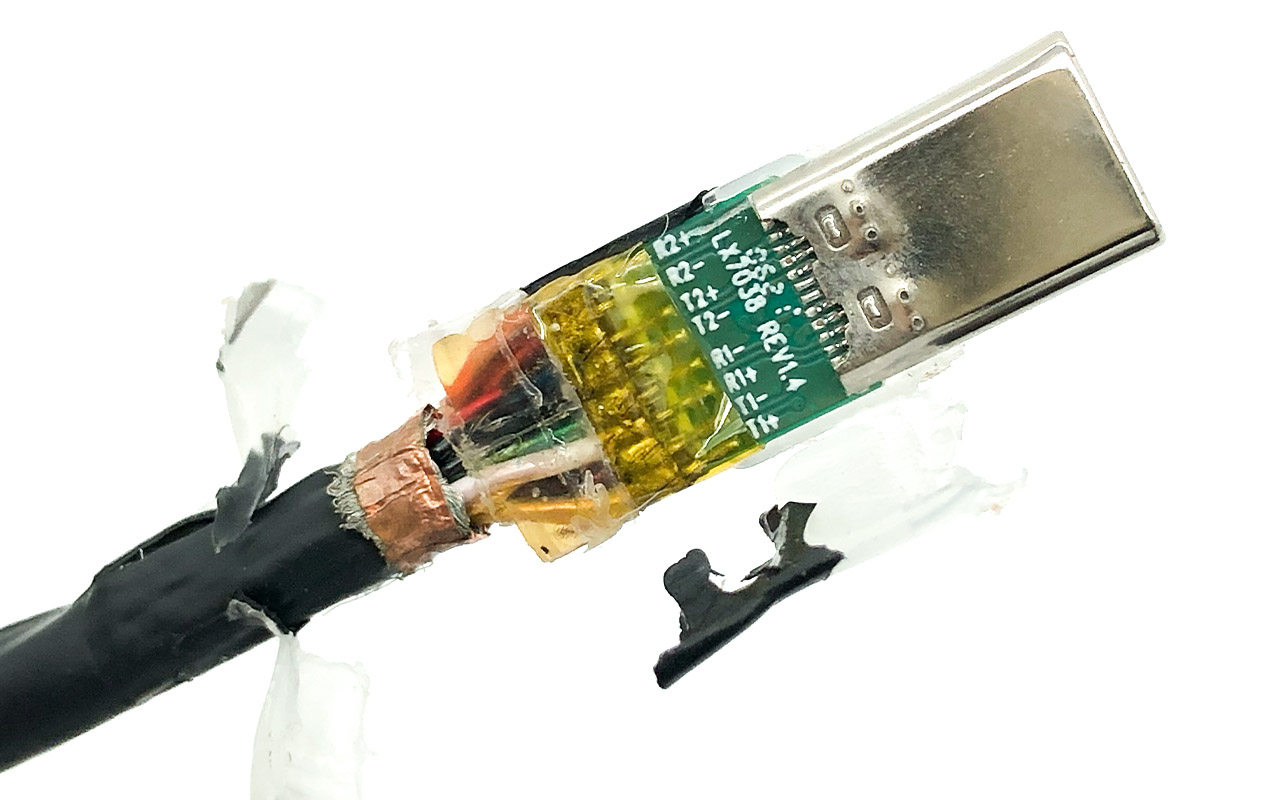

果然，还是立讯精密代工，LX7038 REV1.4 。 每个引脚都有对应的定义，注意黄色的绝缘层，也可以撕掉。
另外一侧，划掉保护的注胶层，下面还有一层乳白色注胶保护层，说产品有一定的防水性能真不是夸张，妥妥的细节做到位，看不见的地方不惜工本，或许ANKER 常年居于北美销量榜首，并不是偶然，用心做产品，自然会受到用户的尊重和认可。
USB-IF协会认证的E-Marker晶片，同样有乳白色透明胶水固定。（有E-Marker晶片的线缆可以支援最大5A电流，无E-Marker晶片的线缆只能支援最大3A电流）。一条全功能的USB-C线缆必需加入E-Marker晶片，因为E-Marker晶片会预先写入各种线缆的规格、电流承载能力、数据传输能力等参数，电子设备也是透过这颗晶片来获取线缆的讯息，从而确定供电或者数据传输模式，达到保护的效果。使用者无法从外观上判断数据线是否能支援100W电力传输，使用POWER USB测试仪可以读取E-Marker的讯息。
同轴线的魅力。

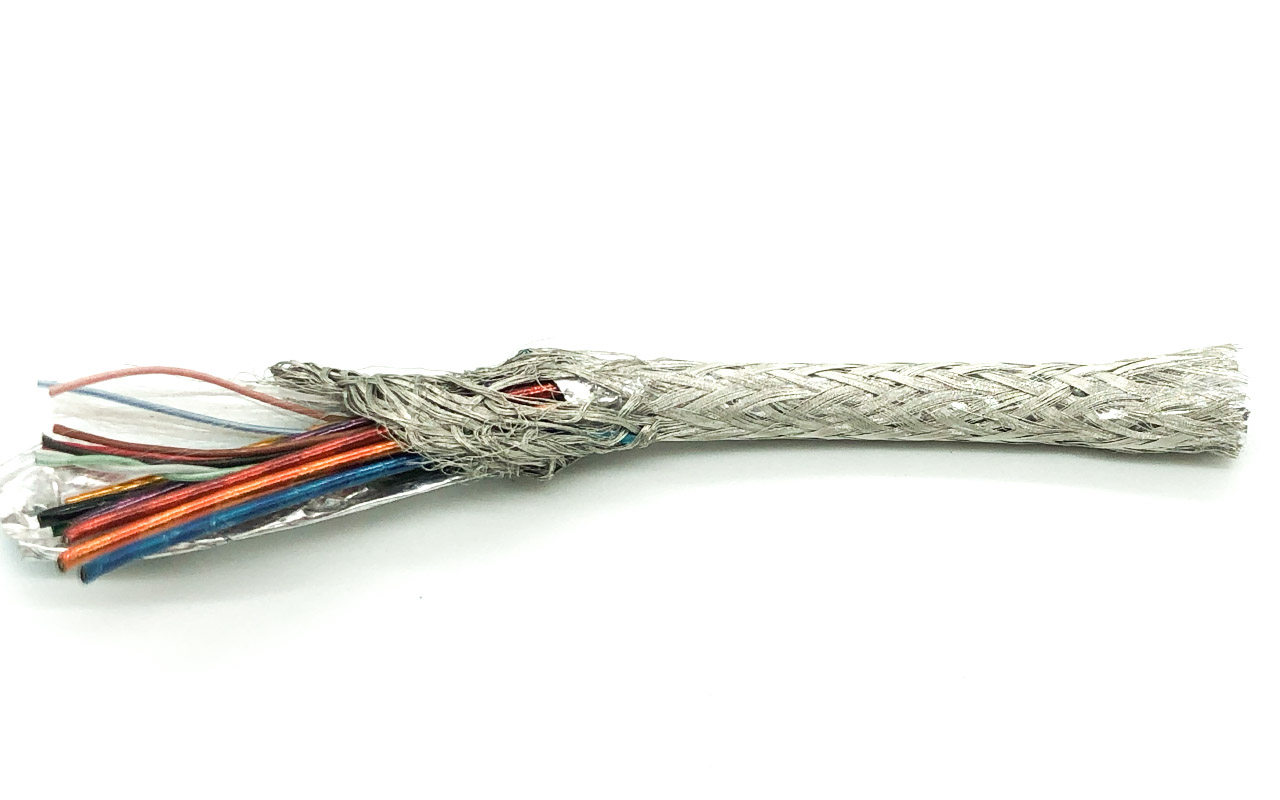

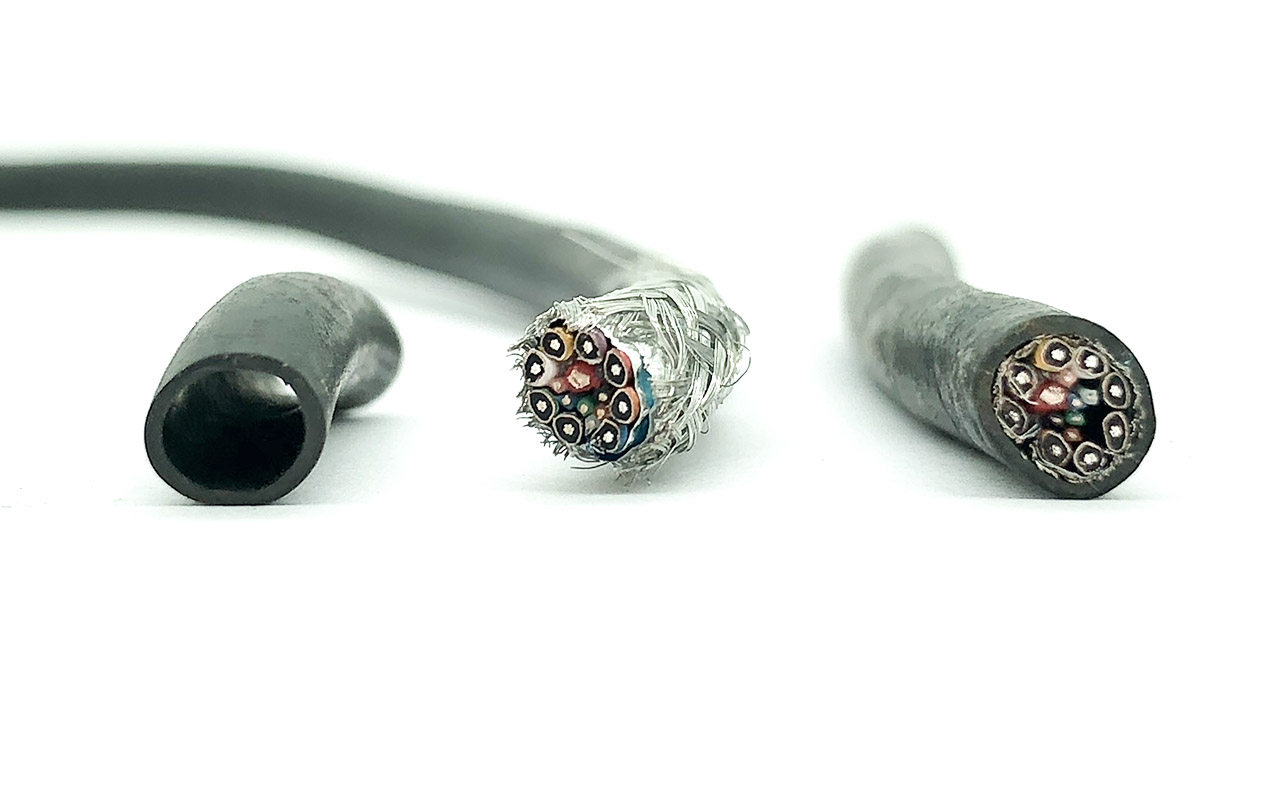

剪掉一截来分解看一下。

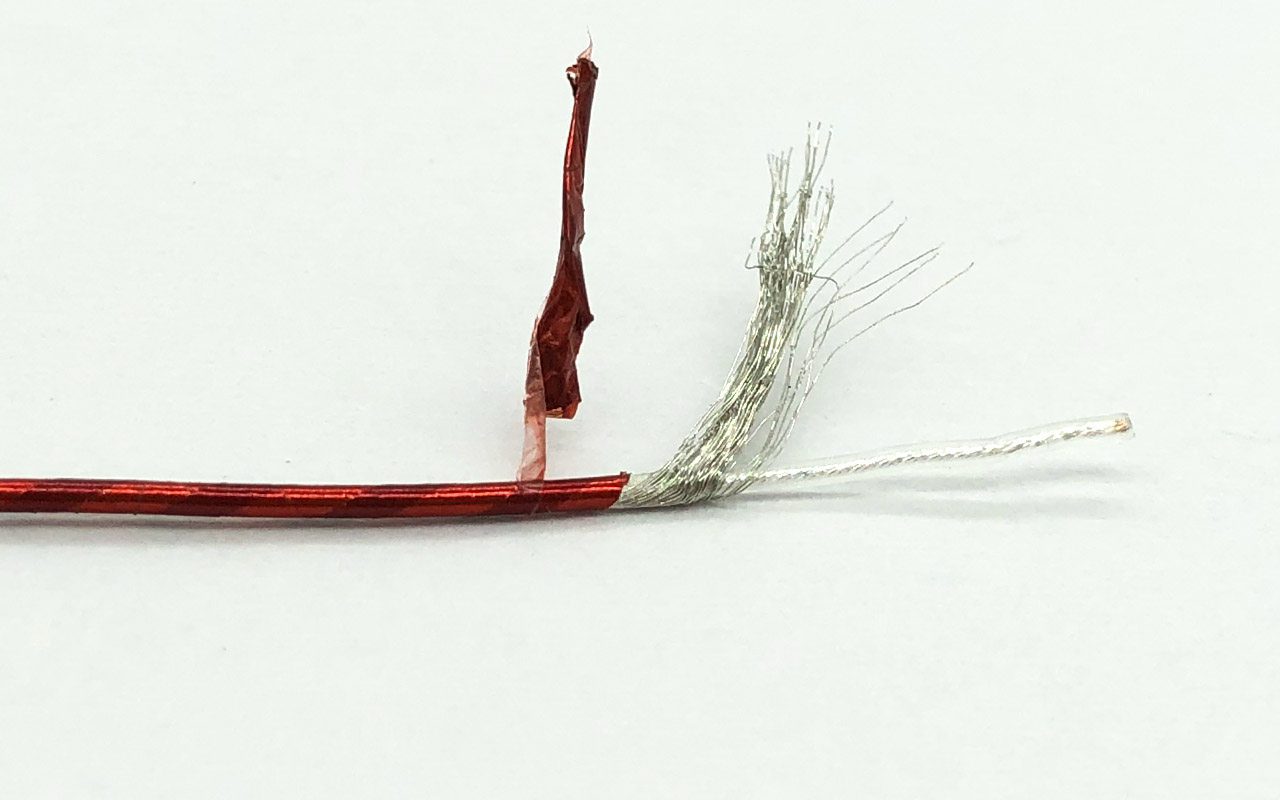

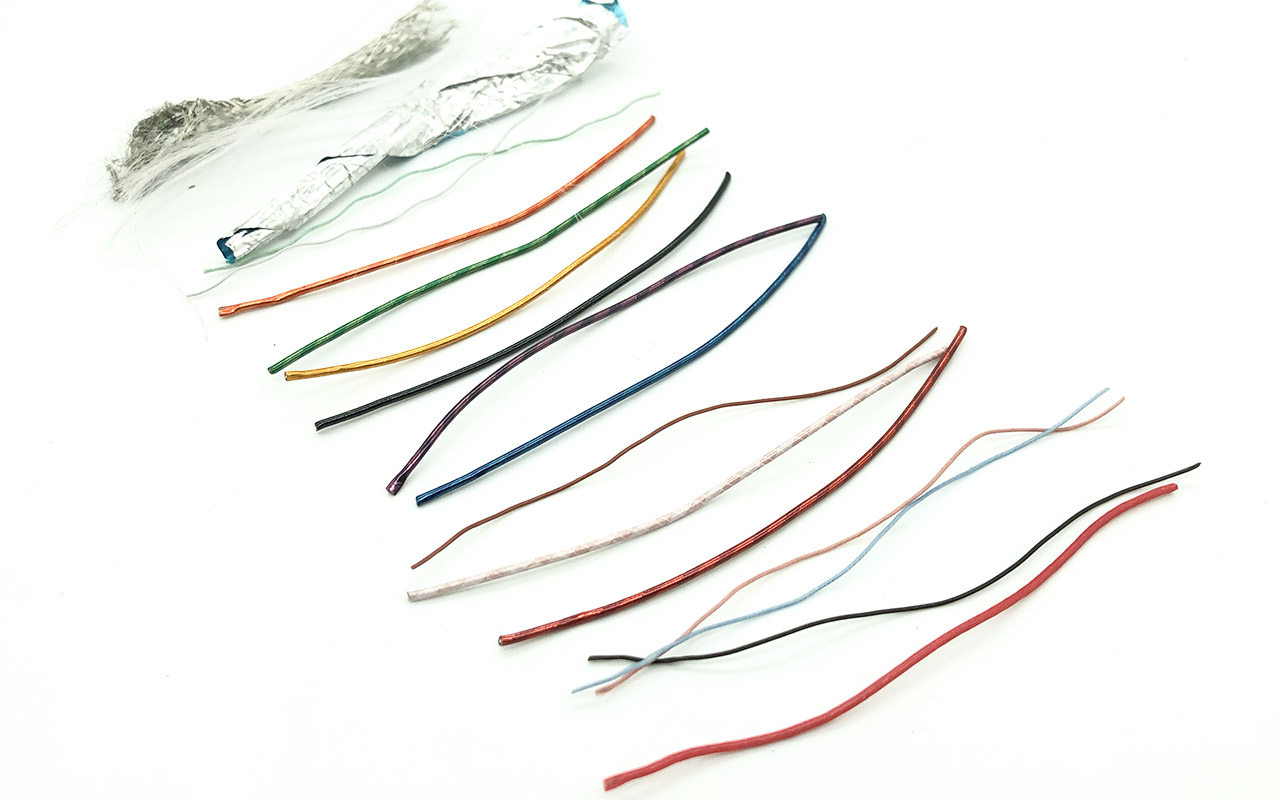

注意同轴线，如下图，每条线同轴线内部还有一条镀银数据线。用透明的胶管包裹， 一条小数据线，里面大文章 。

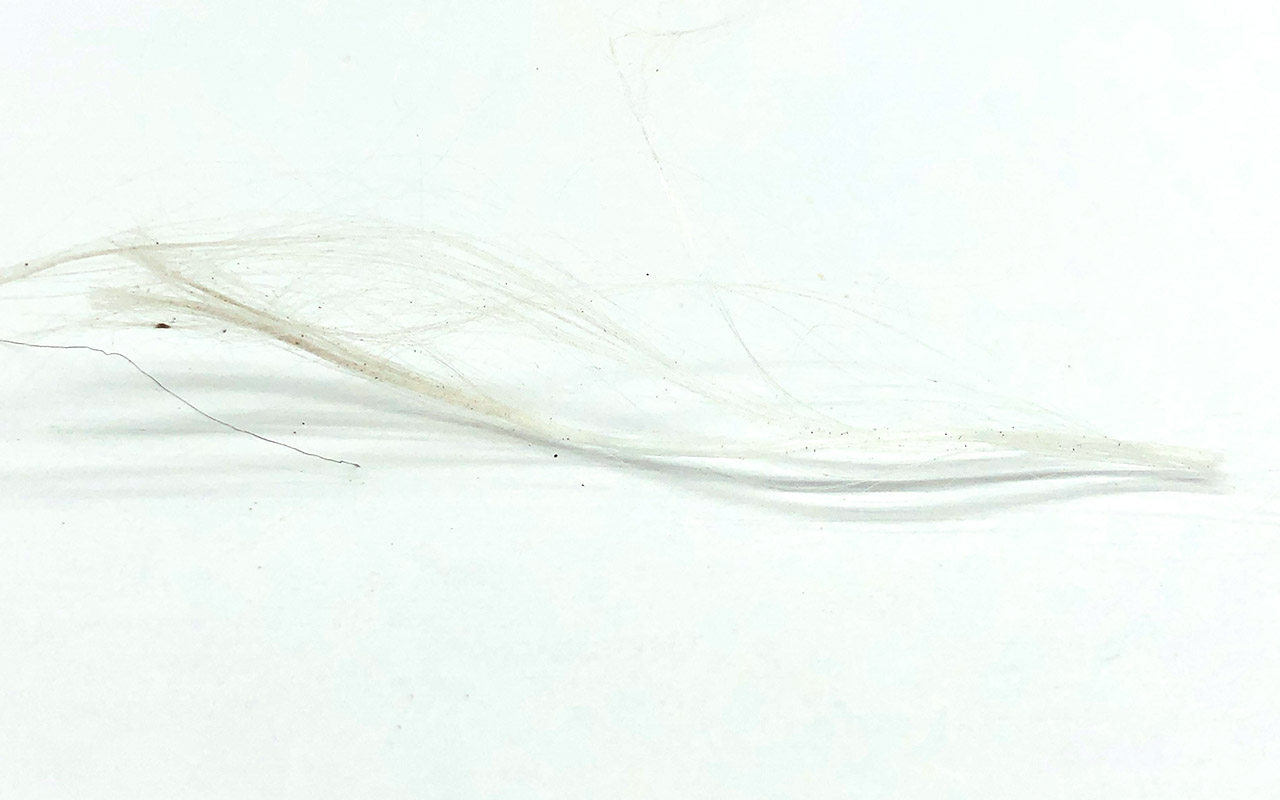

anker芳纶纤维2代， 这样白色背景不明显，单独拿出来拍照。
芳纶纤维全称为”芳香族聚酰胺纤维”,英文为Aramid fiber（杜邦公司的商品名为Kevlar是芳纶纤维的一种，即对位芳纶纤维），是一种新型高科技合成纤维，具有超高强度、高模量和耐高温、耐酸耐碱、重量轻等优良性能,其强度是钢丝的 5～6倍 ，模量为钢丝或玻璃纤维的2～3倍，韧性是钢丝的2倍，而重量仅为钢丝的1/5左右，在560度的温度下，不分解，不融化。它具有良好的绝缘性和抗老化性能，具有很长的生命周期。芳纶的发现，被认为是材料界一个非常重要的历史进程。
总结：ANKER雷电3同轴数据线拆解到这里，内部做工如何，用料怎么样，想必大家已经有了答案. 适应对产品可靠性，耐用性有较高要求的用户，一味追求低价的朋友可以飘过了，看看即可，有兴趣也可以拆了和宝宝这个对比，自行对比差距。
